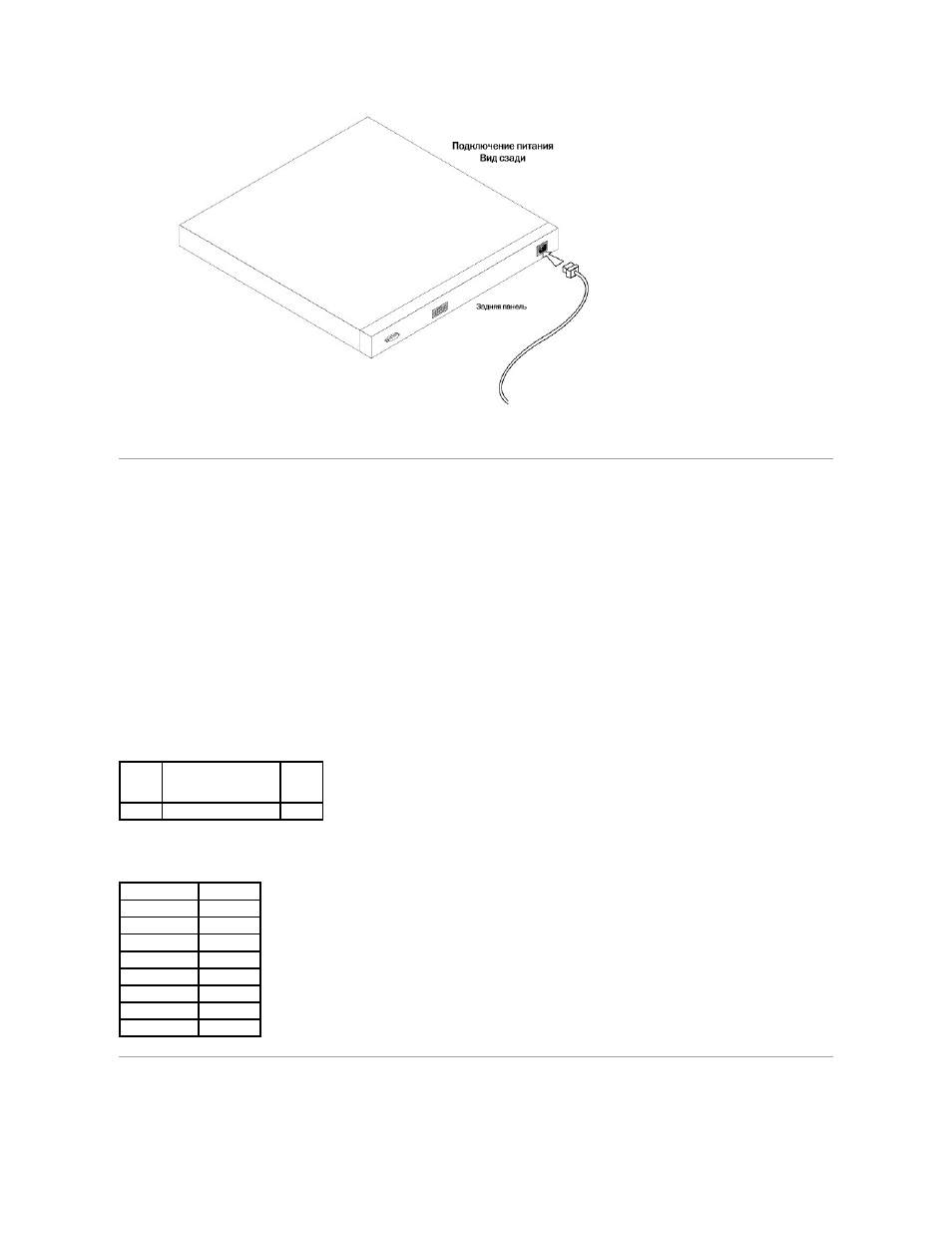

По состоянию индикаторов на передней панели проверьте
, правильно ли подключено и работает устройство.
Подключение портов
, кабели и расположение контактов
В этом разделе описаны физические интерфейсы и содержится информация о подключениях к портам
. Сведения о типах подключений, портах и
кабелях содержатся в разделе «Порты и разъемы и кабели»
. Поддерживаются диагностика медных и оптических трансиверов.
Разъемы
RJ-45 для портов 10/100/1000BaseT
Порты
10/100/1000BaseT предназначены для подключения медных кабелей витой пары.
Чтобы установить соединение с портов для витой пары
, пара Tx на одном кабеле должна быть подключена к паре Rx на другом конце кабеля и
наоборот
. При подключении кабелей таким образом, что Tx на одном конце подключена к Tx на другом конце, а Rx подключена к Rx, соединение не
будет установлено
.
При выборе кабелей для подключения портов устройства к соответствующим сетевым портам
, кабели прямого подключения необходимо использовать
для подключения устройства к станции
, а кроссоверные кабели для подключения одно передающего устройство (коммутатор или концентратор) к
другому
. Кабели прямого подключения и кроссоверные кабели должны быть категории 5.
После подключения порта загорается его индикатор
LINK.
Таблица
3-1. Ports, Connectors and Cables
Номера и назначения штырьков разъема
RJ-45 для портов 10/100/1000BaseT приводится в следующей таблице.
Таблица
3-2. Номера и назначения штырьков разъема RJ-45 для порта 10/100/1000BaseT Ethernet
Настройки порта по умолчанию
Разъем
Порт
/интерфейс
Кабель
RJ-45
Порт
10/100/1000BaseT Кат.5
№
штырька
Функция
1
TxRx 1+
2
TxRx 1-
3
TxRx 2+
4
TxRx 2-
5
TxRx 3+
6
TxRx 3-
7
TxRx 4+
8
TxRx 4-
