Далее приведен пример команд консоли
.
Настройка протокола
Multiple Spanning Tree
Протокол
MSTP сопоставляет сети VLAN в экземплярах STP. Данный протокол обеспечивает другой сценарий выравнивания нагрузки. Например, при
блокировке порта
A в одном экземпляре STP этот порт переходит в состояние Forwarding State (состояние пересылки) в другом экземпляре STP.
Кроме того
, пакеты, назначенные разным VLAN, передаются через разные пути в областях MST. Областями являются один или несколько мостов Multiple
Spanning Tree, по которым передаются кадры. Чтобы открыть страницу
(Параметры MSTP), выберите Switch (Коммутатор)® Spanning
Tree (Протокол STP)®
MSTP Settings (Настройка области MSTP) на панели дерева.
Рис

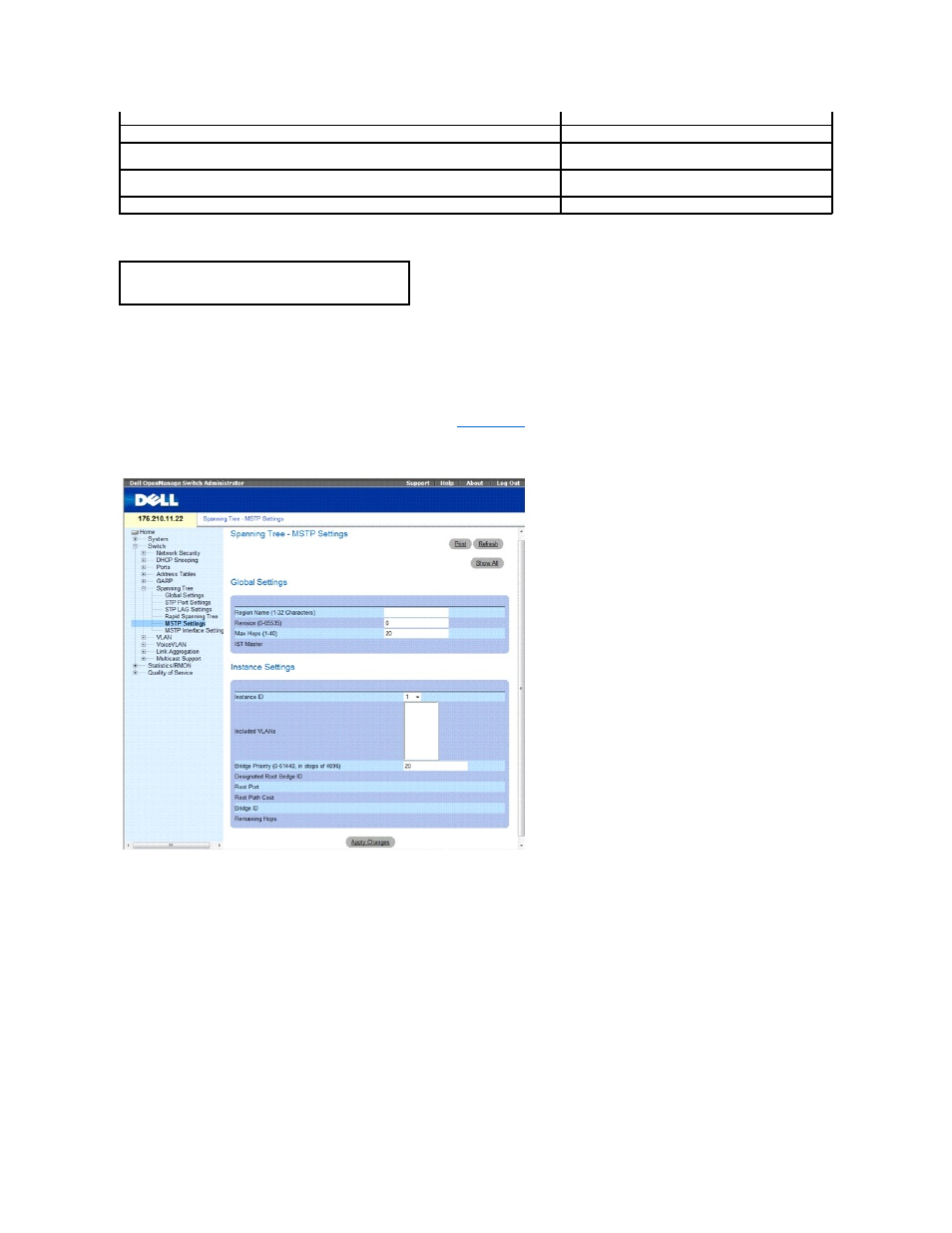

. 7-36. Страница MSTP Settings (Параметры MSTP)
l
Region Name (1-32) (Имя области). Указывает имя области MSTP, определяемое пользователем.
l
Revision (0-65535) (Версия). Указывает 16-битное число без знака, определяющее версию текущей настройки MST. Номер версии необходим
для настройки
MST. Возможные значения поля: 0-65535.
l
Max Hops (1-40) (Максимальное число узлов). Указывает общее число узлов, возникающих в определенной области, перед тем как пакеты BPDU
будут отброшены
. После того как пакеты BPDU будут отброшены, срок хранения информации о порте истечет. Возможные значения поля: 1-40.
Значение по умолчанию
: 2 узла.
l
IST Master (Мастер IST). Указывает идентификатор мастера Internal Spanning Tree. IST Master (Мастер IST) - корень указанного экземпляра.
l
Instance ID (Идентификатор экземпляра). Определяет экземпляр протокола MSTP. Диапазон значений поля: 0-15.
l
Included VLANs (Включаемые VLAN). Привязка выбранных VLAN к выбранному экземпляру. Каждая сеть VLAN принадлежит одному экземпляру.
l
Bridge Priority (0-61440, in steps of 4096) (Приоритет моста). Указывает приоритет устройства для выбора экземпляра протокола STP.
Диапазон значений поля
: 0-61440.
l
Designated Root Bridge ID (Идентификатор назначенного корневого моста). Указывает идентификатор моста с самой низкой стоимостью пути к
идентификатору экземпляра
.
l
Root Port (Корневой порт). Указывает корневой порт выбранного экземпляра.
l
Root Path Cost (Стоимость пути к корю). Указывает стоимость пути выбранного экземпляра.
Команда консоли
Описание
spanning-tree link-type {point-to-point | shared}
Переопределяет тип связи по умолчанию
.
spanning tree mode {stp | rstp}
Настраивает работающий в данный момент протокол
STP.
clear spanning-tree detected-protocols [ethernet интерфейс | port-channel
номер
_канала_порта]
Перезапускает процесс миграции протоколов
.
show spanning-tree [ethernet интерфейс | port-channel номер_канала_порта]
Отображает конфигурацию протокола
STP.
Console (config)# interface ethernet g5
Console(config-if)# spanning-tree link-type shared
