Forbidden VLANS:
Classification rules:
Protocol based VLANs:
Mac based VLANs:
Subnet based VLANs:
Определение параметров портов
VLAN
Страница
(Параметры VLAN для порта) содержит поля для управления портами, входящими в группу VLAN. Идентификатор Port
Default VLAN ID (PVID) настраивается на странице
(Параметры VLAN для порта). Все непомеченные пакеты, поступающие на
устройство
, маркируются идентификатором PVID портов.
(Параметры VLAN для порта), выберите Switch (Коммутатор)®
VLAN®
Port Settings (Параметры порта) на
панели дерева
.
Рис

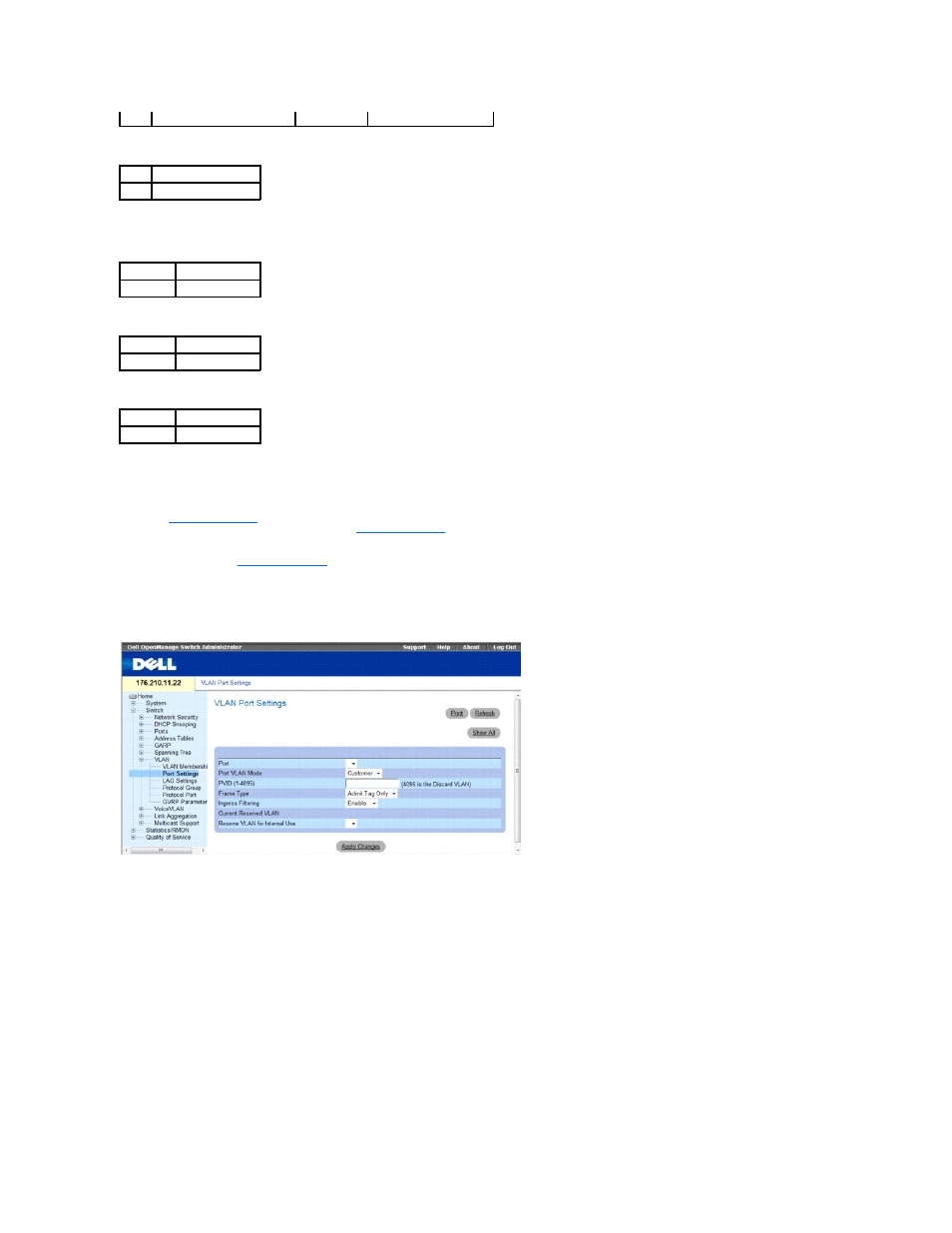

. 7-42. Страница VLAN Port Settings (Параметры порта VLAN)
l
Port (Порт). Номер порта, входящего в VLAN.
l
Port VLAN Mode (Режим порта VLAN). Режим работы порта. Возможные значения:
¡
General (Общий). Порт принадлежит нескольким группам VLAN, каждая из них определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
¡
Access (Доступен). Порт принадлежит к одной непомеченной группе VLAN. Когда порт находится в режиме доступа (Access), типы
пакетов
, которые принимаются на порт, нельзя назначить. Невозможно включить или отключить входящий фильтр на порте доступа.
¡
Trunk (Транк). Порты принадлежат группе VLAN, в которой все порты помечаются (кроме одного порта, который может остаться
непомеченным
).
¡
Customer (Настраиваемый). Порт принадлежит к группе VLAN. Когда порт находится в режиме Customer (Настраиваемый),
дополнительная метка является для каждого клиента идентификатором
VLAN (VLAN ID), что обеспечивает частный характер сетевого
трафика и его изолированность
.
l
PVID (1-4095). Присваивает идентификатор VLAN непомеченным пакетам. Возможны следующие значения: 1-4094. VLAN 4095 определяется в
соответствии со стандартом и принятой практикой в отрасли
, как «discard VLAN». Пакеты, определенные в эту группу «Игнорируемая VLAN»,
опускаются
.
l
Frame Type (Тип кадра). Тип пакетов, принимаемый портом. Возможные значения:
¡
Admit Tag Only (Разрешить только помеченные). Порт принимает только помеченные пакеты.
100
100
Untagged
Static
Vlan
Name
----
-----------------------
Group ID
Vlan ID
--------
------------------
Group ID
Vlan ID
--------
------------------
Group ID
Vlan ID
--------
------------------
