Определение параметров группы
LAG группы VLAN
На странице
(Параметры LAG для порта) приведены параметры для управления группами LAG, входящими в состав VLAN. Сети VLAN
состоят из отдельных портов или групп
LAG. Непомеченные пакеты, поступающие на устройство, помечаются с помощью идентификатора групп LAG в
соответствии с идентификатором
PVID. Чтобы открыть страницу
(Параметры группы LAG сети VLAN), выберите Switch (Коммутатор)
® VLAN® LAG Settings (Параметры группы LAG) на панели дерева.
Рис

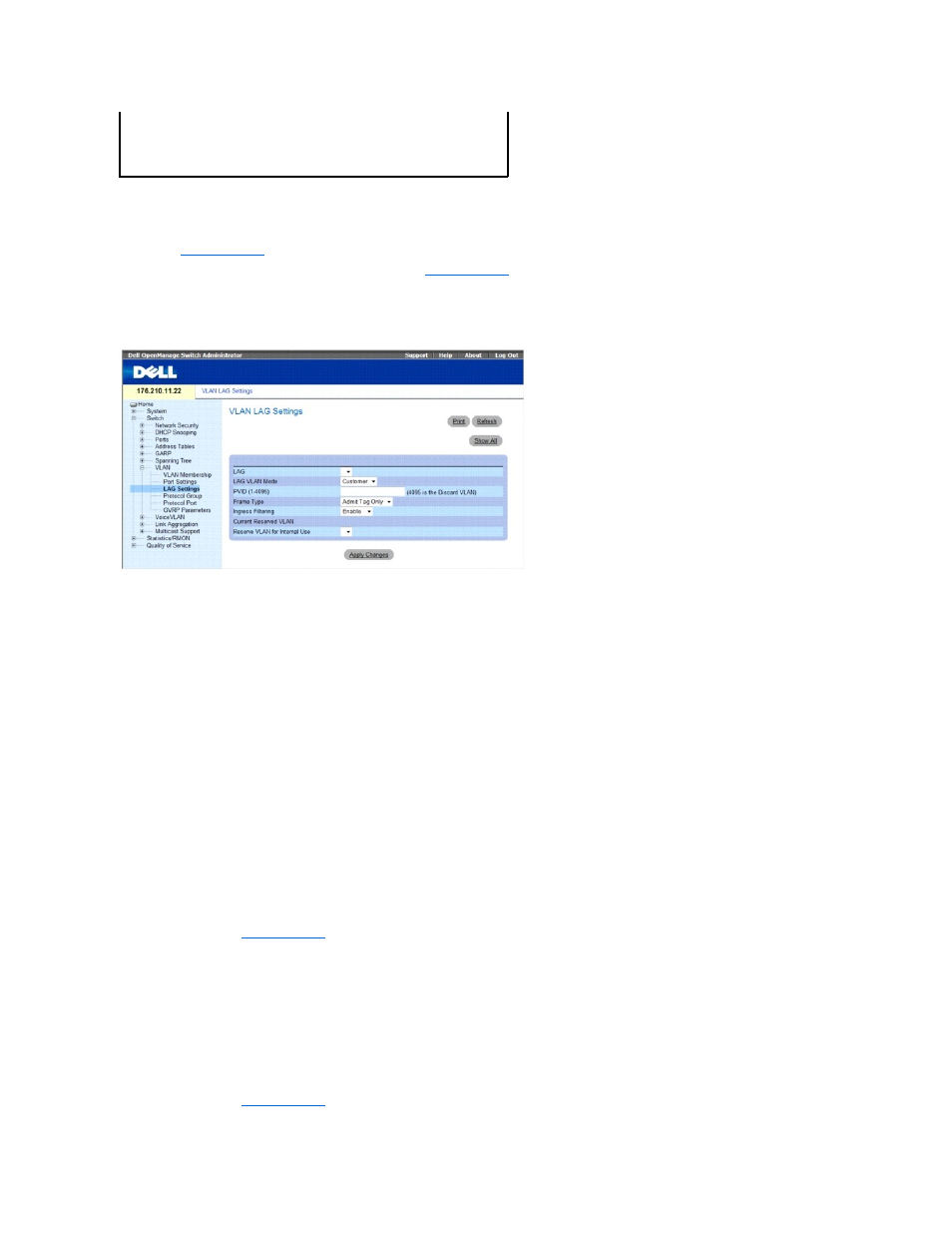

. 7-44. Страница VLAN LAG Setting (Параметры группы LAG сети VLAN)
l
LAG. Номер LAG, входящей в сеть VLAN.
l
LAG VLAN Mode (Режим LAG VLAN). Режим VLAN LAG. Возможные значения:
¡
General (Общий). Порт принадлежит нескольким группам VLAN, каждая из них определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
¡
Access (Доступна). Группа LAG принадлежит одной непомеченной группе VLAN.
¡
Trunk (Транк). LAG принадлежит группе VLAN, в которой все порты помечаются (кроме необязательной «родной» VLAN).
l
PVID. Присваивает идентификатор VLAN непомеченным пакетам. Возможные значения: 1-4095. VLAN 4095 определяется в соответствии со
стандартом и принятой практикой в отрасли
, как «discard VLAN». Пакеты, определенные в эту группу VLAN, опускаются.
l
Frame Type (Тип кадра). Тип пакетов, принимаемый группой LAG. Возможные значения:
¡
Admit Tag Only (Разрешить только помеченные). Группа LAG принимает только помеченные пакеты.
¡
Admit All (Разрешить все). Группа LAG принимает и помеченные, и непомеченные пакеты.
l
Ingress Filtering (Фильтрация на входе). Включает или отключает фильтрацию на входе для LAG. При фильтрации на входе отклоняются
пакеты
, предназначенные для групп VLAN, к которым не принадлежит определенный порт.
l
Current Reserve VLAN (Текущая резервная группа VLAN). группа VLAN в настоящее время выделенная в качестве резервной группы VLAN.
l
Reserve VLAN for Internal Use (Резервная группа VLAN для внутреннего использования). Группа VLAN, назначенная в качестве резервной
группы
VLAN после выполнения сброса устройства.
Назначение параметров группы
LAG группы VLAN:
1.
Откройте страницу
(Параметры группы LAG сети VLAN).
2.
Выберите
LAG в раскрывающемся меню LAG и заполните поля на странице.
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры группы
LAG сети VLAN будут определены, а устройство обновлено.
Отображение таблицы групп
LAG для VLAN
1.
Откройте страницу
(Параметры группы LAG сети VLAN).
Console (config-if)# switchport general pvid 234
Console (config-if)# switchport general allowed vlan add 1,2,5,6 tagged
Console (config-if)# switchport general ingress-filtering disable
