Системные индикаторы – Инструкция по эксплуатации Dell PowerConnect 5448
Страница 26

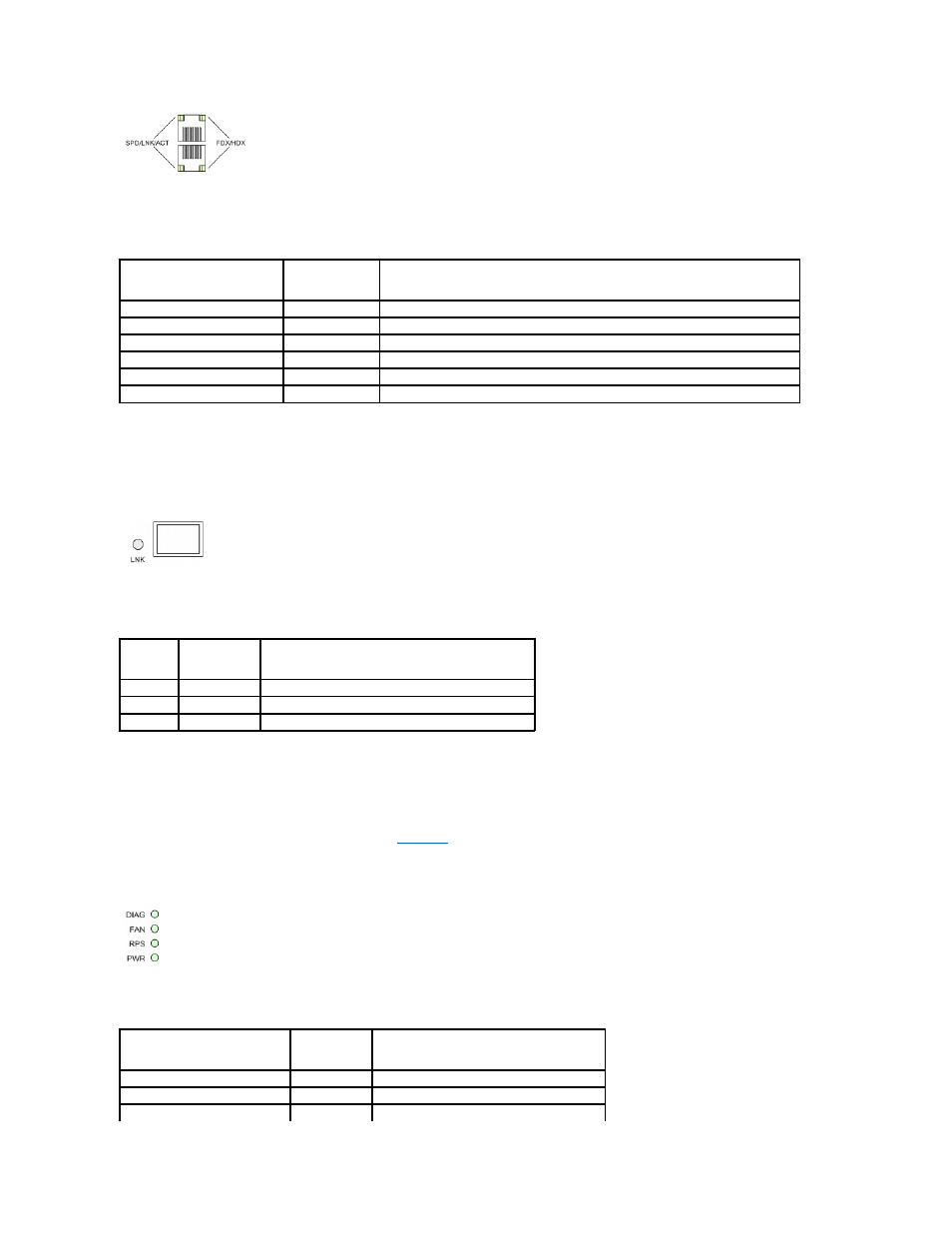

Описание показаний индикаторов порта
RJ-45 приведено в следующей таблице.
Табл
. 2-1. Показания индикатора порта 10/100/1000 Base-T с разъемом RJ-45 (с медными проводниками)
Индикаторы
SFP
У каждого порта
SFP имеется один индикатор, помеченный как LNK.
Рис
. 2-5. Индикатор порта SFP
Описание показаний индикаторов порта
SFP приведено в следующей таблице.
Табл
. 2-2. Показания индикаторов порта SFP
Когда порт
SFP подключен, индикатор дуплексного режима соответствующего комбинированного порта для медного провода горит зеленым.
Системные индикаторы
Системные индикаторы
, расположенные с левой стороны передней панели, предоставляют информацию об источниках питания, вентиляторах,
температурных условиях и диагностическую информацию
.
изображены системные индикаторы.
Рис
. 2-6. Системные индикаторы
Описание показаний индикаторов приведено в следующей таблице
.
Табл
. 2-3. Показания системных индикаторов
Индикатор
Цвет
Описание
Левый индикатор
Горит зеленым
Установлена связь с портом на скорости
1000 Мбит/с.
Мигает зеленым
Через порт осуществляется прием или передача данных на скорости
1000 Мбит/с.
Горит оранжевым
Установлена связь с портом на скорости
10 или 100 Мбит/с.
Мигает оранжевым
Через порт осуществляется прием или передача данных на скорости 10 или 100 Мбит/с.
Правый светодиондый индикатор
Зеленый
Порт осуществляет передачу в полном дуплексном режиме
.
Не горит
Порт работает в полудуплексном режиме
.
Индикатор
Цвет
Описание
SFP
Горит зеленым
Порт работает
.
Мигает зеленым
Через порт осуществляется прием или передача данных.
Не горит
Порт не работает
.
Индикатор
Цвет
Описание
Диагностика
(DIAG)
Мигает зеленым
В системе запущен диагностический тест.
Горит зеленым
Система прошла диагностический тест
.
Горит красным
Система не прошла диагностический тест
