Использование Dell OpenManage Switch Administrator
Руководство пользователя систем Dell™ PowerConnect™ 54xx
Использование кнопок программы
Доступ к устройству с помощью консоли
В этом разделе представлено описание интерфейса пользователя
.
Элементы интерфейса
Домашняя страница содержит следующие панели
:
l
Панель дерева
. Расположена в левой части домашней страницы и представляет собой развертываемое дерево параметров и их компонентов.
l
Панель устройства
. Расположена с правой стороны домашней страницы и отображает вид устройства, информационную или табличную
область и инструкции по настройке
.

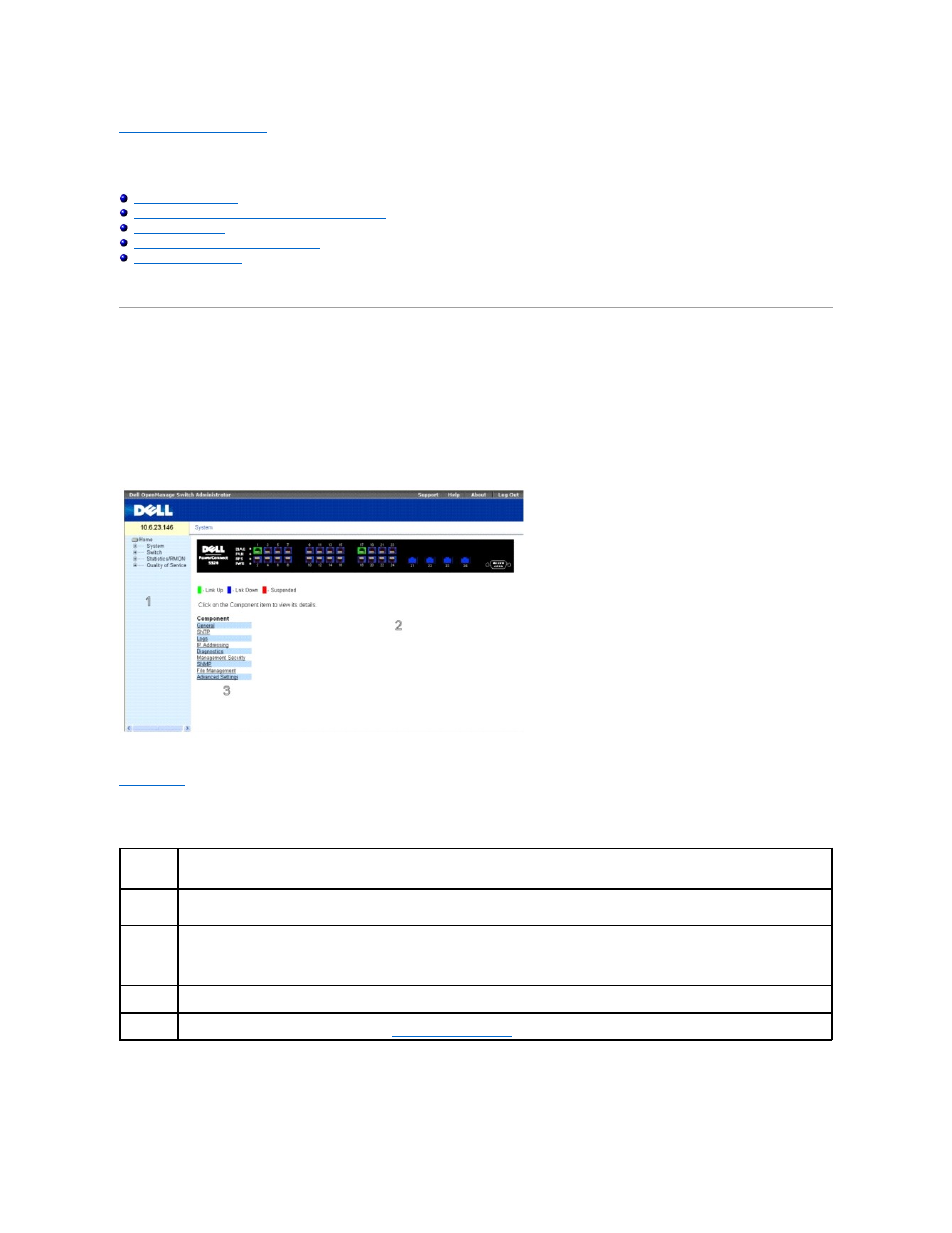

Рис
. 5-1. Компоненты программы Switch Administrator
приведен список компонентов интерфейса с соответствующими номерами.
Табл
. 5-1. Компоненты интерфейса
Представление устройства
Домашняя страница
PowerConnect содержит рисунок передней панели устройства.
Компонент
Название
1
Панель дерева содержит список различных параметров устройства
. Ветви дерева можно раскрывать для просмотра всех компонентов
параметра или сворачивать
, скрывая эти компоненты. Чтобы расширить панель дерева для просмотра полного названия компонента,
перетащите вертикальную полосу прокрутки вправо
.
2
На панели устройства приведены сведения о портах устройства
, текущей настройке и состоянии устройства, табличная информация и
компоненты параметров
.
В зависимости от выбранного параметра
, в нижней области панели устройства отображается прочая информация об устройстве и
диалоговые окна для настройки параметров
.
3
В списке компонентов приведен список компонентов параметров
. Компоненты также можно просмотреть, раскрыв параметр на панели
дерева
.
4
Информационные кнопки предоставляют доступ к сведениям об устройстве
, а также доступ на веб-узел поддержки Dell.
Дополнительную информацию см
. в разделе
