В следующей таблице приведены эквивалентные команды консоли для настройки групп протоколов
.
Таблица
7-30. Команды консоли для определения групп протоколов VLAN
Следующий пример протокол
ip-arp назначается для группы «213»:
Добавление портов в протокол
Страница
(Порт протокола) используется для добавления интерфейса в группу протоколов. Чтобы открыть страницу
(Порт
протокола
) , выберите Switch (Коммутатор)® VLAN® Protocol Port (Порт протокола) на панели дерева.
Рис

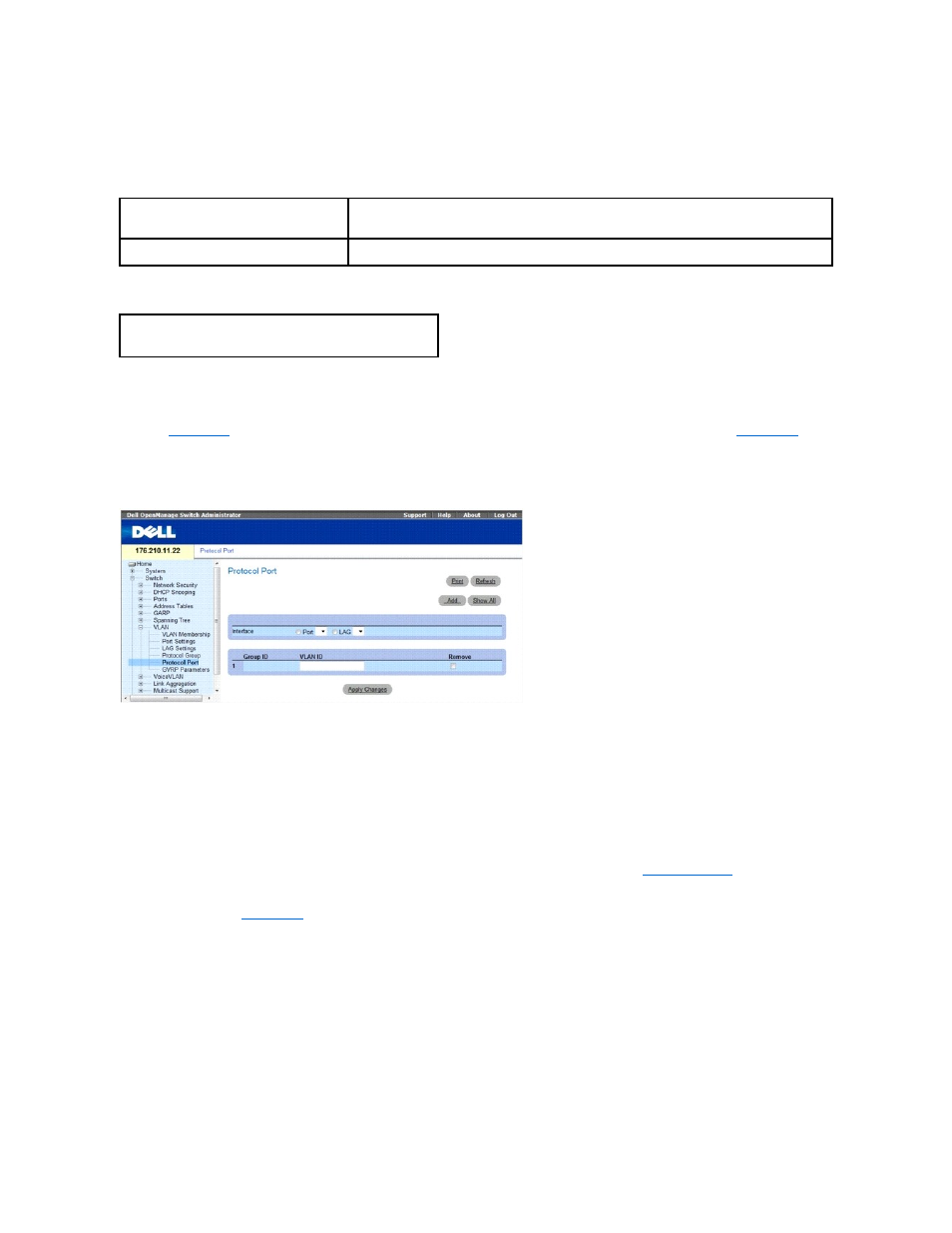

. 7-46. Страница Protocol Port (Порт протокола)
l
Interface (Интерфейс). Номер порта или группы LAG добавляемых в группу протоколов.
l
Group ID (Идентификатор группы). Идентификатор группы протоколов, в которую добавляется интерфейс. Идентификатор группы протоколов
определяется в таблице группы протоколов
.
l
VLAN ID (1-4095) (Идентификатор сети VLAN). Связывает интерфейс с определенным пользователем идентификатором VLAN. Идентификатор
VLAN определяется на странице Create a New VLAN (Создание новой VLAN). Порт протокола может быть добавлен с использованием
идентификатора
VLAN или имени VLAN.
Добавление нового порта протокола
Порты протокола можно определить только на портах
, которые определены как общие (General) на странице
(Параметры VLAN
для порта
).
1.
Откройте страницу
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add Protocol Port (Добавление порта протокола).
3.
Введите значения в полях диалогового окна
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Новая группа протоколов
VLAN будет добавлена в Protocol Port Table (Таблица группы протоколов), а устройство обновлено.
Определение портов протокола с помощью команд консоли
Команда консоли
Описание
map protocol протокол [инкапсуляция]
protocols-group группа
Выполняет привязку протокола к группе протоколов
. Группы протоколов используются для
назначения группы
VLAN, основанной на протоколах.
Console (config)# vlan database
Console (config-vlan)#
map protocol ip-arp protocols-group 213
