Инструкция по эксплуатации Dell PowerConnect 5448
Страница 100
l

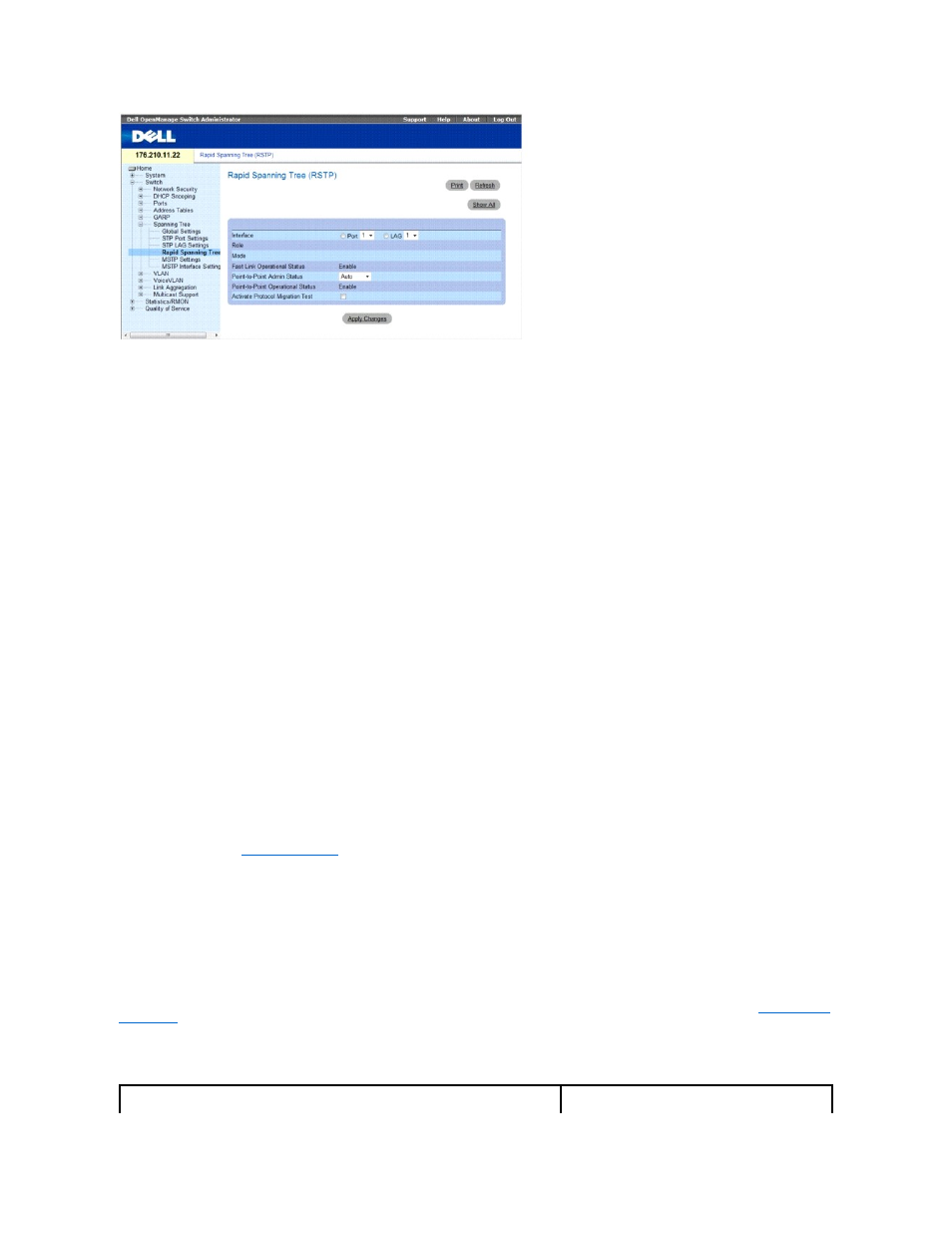

Interface (Интерфейс). Порт или LAG, для которого включен протокол RSTP.
l
Role (Роль). Роль порта, назначаемого алгоритмом STP для указания для путей STP. Ниже указаны возможные значения.
¡
Root (Корневой). Предоставляет путь с наименьшими затратами для пересылки пакетов в корневое устройство.
¡
Designated (Назначенный). Порт или группа LAG, с помощью которых назначенное устройство подключено к LAN.
¡
Alternate (Альтернативный). Предлагает альтернативный путь к корневому устройству из корневого интерфейса.
¡
Backup (Резервный). Предлагает резервный путь к указанному пути порта к «листьям» протокола STP. Резервные порты требуется только
в том случае
, когда два порта соединены в петлю. Резервные порты также необходимы, когда LAN имеет два или более соединений к
сегменту с общим доступом
.
¡
Disabled (Отключено). Порт не участвует в соединении по протоколу STP (соединение порта закрыто).
l
Mode (Режим). Отображение режима включения протокола STP на устройстве. Ниже указаны возможные значения.
¡
Classic STP (Классический STP). Включает классический STP на устройстве. Это значение по умолчанию.
¡
Rapid STP (Быстрый STP). Включает быстрый STP на устройстве.
l
Multiple STP (Протокол MSTP). Включает множественный STP на устройстве.
l
Fast Link Operational Status (Рабочее состояние быстрой связи). Указывает, включен или выключен режим быстрой связи для порта или LAG.
Если для порта включен режим быстрой связи
, то он автоматически переводится в состояние пересылки.
l
Point-to-Point Admin Status (Состояние администрирования соединения «точка-точка»). Включает или отключает для устройства возможность
установки соединения «точка
-точка» или определяет возможность автоматического соединения «точка-точка».
Чтобы установить связь через соединение «точка
-точка», PPP сначала посылает пакеты LCP (Link Control Protocol) и настройки для проверки
соединения канала передачи данных
. После установки соединения согласовывается дополнительное оборудование в соответствии с требованиями
протокола
LCP, PPP источника посылает пакеты Network Control Protocols (NCP) для выбора и настройки одного или нескольких уровней протокола
уровня сети
. После настройки каждого из выбранных протоколов уровня сети пакеты с каждого протокола уровня сети могут посылаться по каналу
связи
. Канал остается настроенным для связи до тех пор, пока он не будет закрыт с помощью пакетов LCP или NCP или не произойдет некоторое
внешнее событие
. Это реальный тип соединения порта устройства. Он может отличаться от административного состояния.
l
Point-to-Point Operational Status (Рабочее состояние соединения «точка-точка»). Показывает рабочее состояние соединения «точка-точка».
l
Activate Protocol Migrational Test (Активизировать тест миграции протокола). если установлен этот флажок, то PPP разрешено посылать
пакеты
LCP (Link Control Protocol) для проверки и настройки соединения для передачи данных.
Включение
RSTP
1.
Откройте страницу
2.
Определите поля
Point-to-Point Admin, Point-to-Point Oper и Activate Protocol Migration.
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Протокол
Rapid STP будет включен, а устройство будет обновлено.
Определение параметров
Rapid STP с помощью команд консоли
В следующей таблице приведены эквивалентные команды консоли для определения параметров
Rapid RSTP, как показано на странице
Таблица
7-22. Команды консоли для определения параметров Rapid STP
