Страница 25: Индикаторы портов
Порты
SFP
Порт
SFP - это компактный оптический модульный трансивер, поддерживающий горячую замену и обеспечивающий высокую скорость передачи
данных
. Он назначен как 1000Base-SX или LX.
Порт консоли
RS-232
Один разъем
DB-9 для последовательного соединения терминала, использующийся для отладки программ, загрузки программного обеспечения и т.д.
Скорость передачи данных по умолчанию
9600 бод. Скорость передачи данных можно настроить в диапазоне от 2400 до 38400 бод.

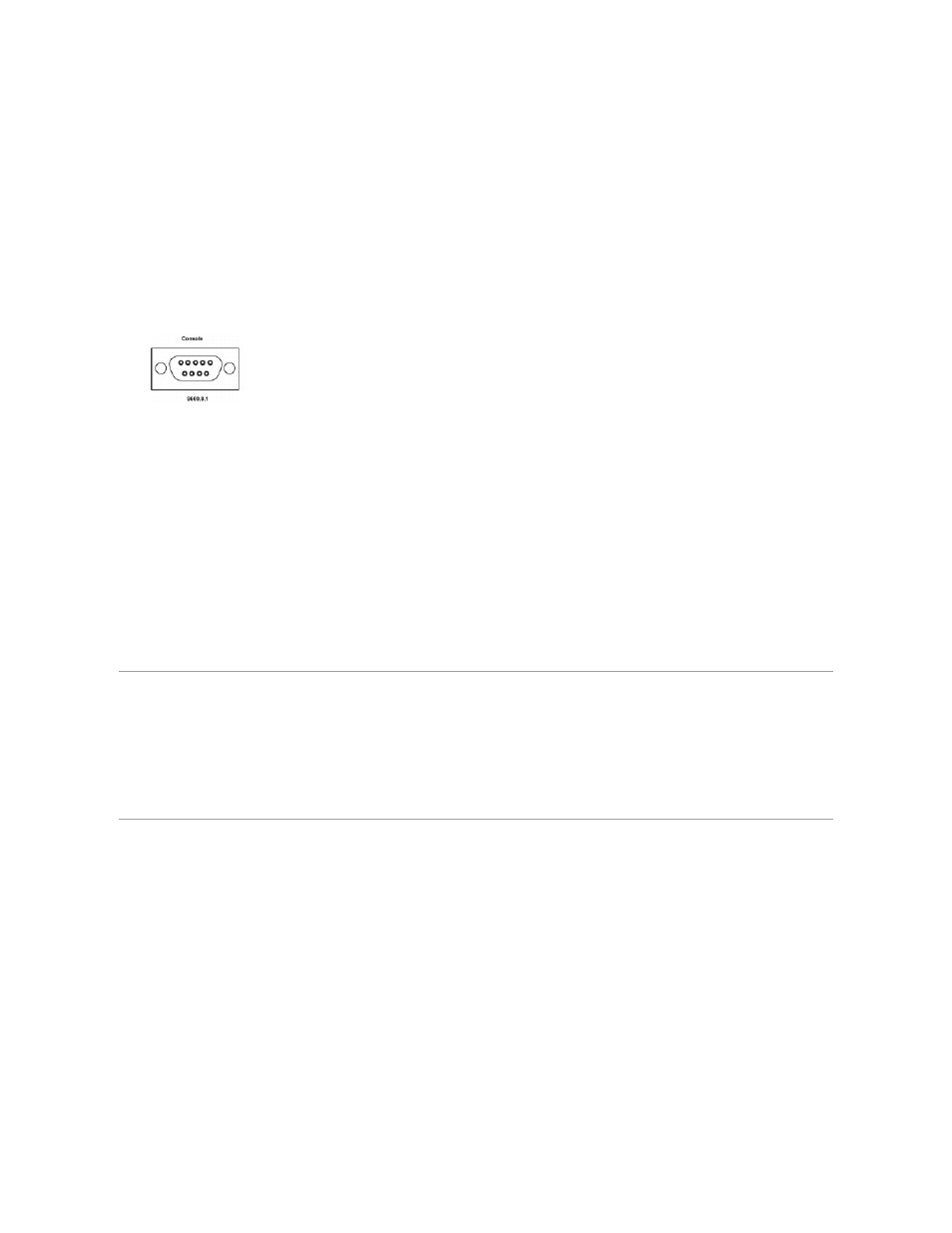

Рис
. 2-3. Порт консоли
Комбинированные порты
Комбинированный порт представляет собой один логический порт
, имеющий два физических подключения.
l
Разъем
RJ-45 для подключения кабеля медной витой пары
l
Разъем
SFP для подключения различных оптоволоконных модулей
В комбинированном порту одновременно можно использовать только одно из двух физических соединений
. Функции порта и доступные элементы
управления портом определяются используемым физическим соединением
.
Система автоматически определяет устройство
, подключенное к комбинированному порту, и использует эту информацию для всех операций и
интерфейсов управления
.
Если имеются порты
RJ-45 и SFP и разъем подключен к порту SFP, порт SFP активен, если только медный разъем порта Base-T с таким же номером не
подключен и не установлено соединение
.
Переключение с разъема
RJ-45 на SFP (или наоборот) возможно без перезагрузки системы или сброса.
Фактические размеры
Устройство имеет следующие физические размеры
.
l
Высота
- 44 мм (1,73 дюйма)
l
Ширина
- 440 мм (17,32 дюйма)
l
Длина
- 255 мм (10,03 дюйма)
Описания индикаторов
На передней панели находятся светодиоды
(индикаторы), которые показывают состояние связи, питания, вентиляторов и системы диагностики.
Индикаторы портов
Индикаторы порта
10/100/1000 Base-T
У каждого порта
10/100/1000 Base-T имеется два индикатора. Параметры скорости/соединения/активности указываются на левом индикаторе, а
дуплексный режим
- на правом индикаторе.
Рис
. 2-4. Индикаторы порта RJ-45 10/100/1000 BaseT
