105
3702167m
8
7
6
5
4
3
2
1
16
15
14
13
12
11
10
9
24
23
22
21
20
19
18
17
X X X X X X
А

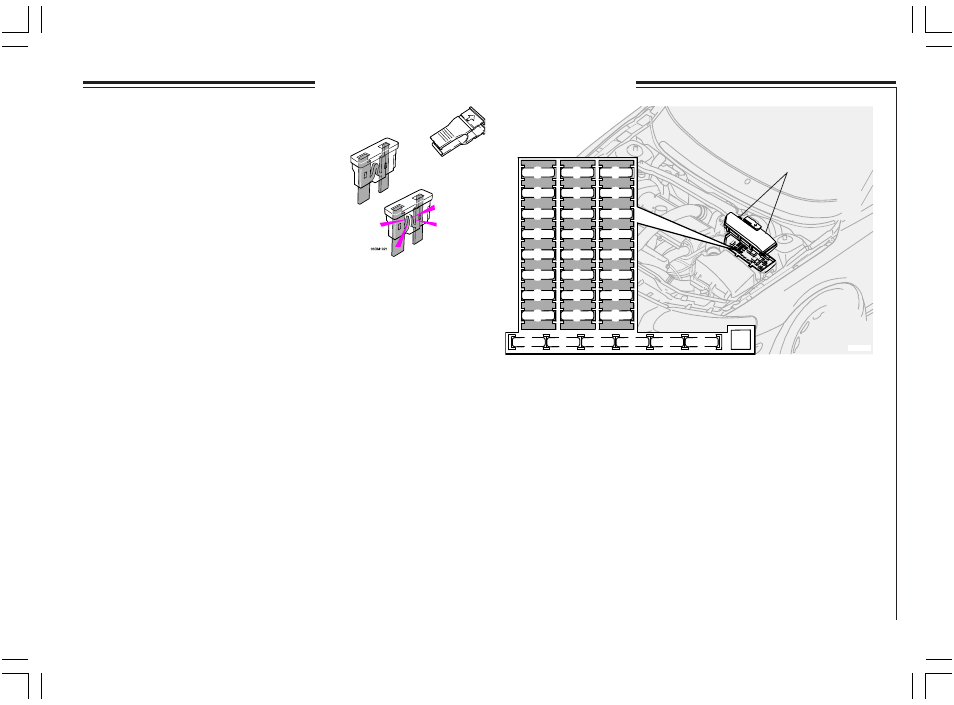

Предохранители в моторном отсеке
Объединенный блок
реле/предохранителей
в моторном отсеке
В блоке предохранителей в моторном отсеке име-
ется место для 8 главных предохранителей и 21
обычного предохранителя. Никогда самостоятельно
не заменяйте главные предохранители. Доверьте
это персоналу уполномоченной станции техобслу-
живания. Остальные предохранители при необхо-
димости Вы можете заменить самостоятельно.
Обязательно убедитесь, что устанавливаемый
вместо перегоревшего новый предохранитель
имеет такой же цвет и рассчитан на такую же
силу тока.
Щипцы для
предохранителей
Предохранители в моторном отсеке
Номер Ампер
1. Стояночный отопитель (дополнтиельное оборудование) ............................ 25
2. Дополнительный свет (дополнительное оборудование) ............................. 20
3. .......................................................................................................................
4. Кислородные зонды, блок управления двигателем (дизель),
клапан высокого давления (дизель) .......................................................... 20
5. Обогреватель вентиляции картера, магнитные клапаны
распределитель топлива (Bi-Fuel) .............................................................. 10
6. Расходомер воздуха, блок управления двигателем,
инжекторные клапаны ................................................................................ 15
Расходомер воздуха (дизель) ....................................................................... 5
7. Дроссель ................................................................................................... 10
8. Компрессор кондиционера, датчик педали газа,
электронный блок вентилятора .................................................................. 10
9. Рожок звукового сигнала ........................................................................... 15
10. .......................................................................................................................
11. Компрессор кондиционера, катушки зажигания,
магнитные клапаны (дизель) ...................................................................... 20
12 Контакт тормозных сигналов ....................................................................... 5
13 Стеклоочистители лобового стекла ........................................................... 25
14 ABS/STC/DSTC ........................................................................................... 30
15 Клапан газового бака (двух топливный двигатель) .................................... 15
16 Омыватели лобового стекла и стеклоочистители фар .............................. 15
17 Ближний свет (правая сторона) ................................................................. 10
18 Ближний свет (левая сторона) ................................................................... 10
19 ABS/STC/DSTC ........................................................................................... 30
20 Дальний свет (левая сторона) .................................................................. 15
21 Дальний свет (правая сторона) ................................................................. 15
22 Стартер ...................................................................................................... 40
23 Блок управления двигателем ....................................................................... 5
24 .......................................................................................................................
А. Вдавите пластмассовые фиксаторы на задней стороне коробки и
потяните крышку вверх.
Перегоревший
предохранитель
Целый
предохранитель
