2. Ïåpåìåñòèòå pû÷àã 1 (рис. 9.38) стояночного òîpìîçà â
êpàéíåå ïåpåäíåå положение.
3. Поднимите äîìêpàòîì автомобиль со ñòîpîíû заднего
колеса.
4. Çàâåpíèòå påãóëèpîâî÷íûé винт так, чтобы òîpìîçíîé
áàpàáàí усилием póêè íå ïpîâîpà÷èâàëñÿ.
5. Îòâåpíèòå påãóëèpîâî÷íûé винт 10 на 4-6 щелчков
(1/3-1/2 îáîpîòà), чтобы áàpàáàí свободно âpàùàëñÿ.
Ðåãóëèpîâêó длины троса ïpîèçâîäèòü в следующей после-
довательности:
1. Поставьте pû÷àã 1 òîpìîçà â êpàéíåå ïåpåäíåå положение.
2. Îòâåpíóòü êîíòpãàéêè påãóëèpîâî÷íîé вилки 7,
pàñøïëèíòóéòå и выньте палец, соединяющий вилку и pû÷àã
ïpèâîäà òîpìîçà.
3. Выберите все çàçîpû â ïpèâîäå, âpàùàÿ påãóëèpîâî÷íóþ
вилку.
4. Îòâåpíèòå påãóëèpîâî÷íóþ вилку на 1,5-2 îáîpîòà,
совместите îòâåpñòèÿ в вилке и pû÷àãå, поставьте палец,
зашплинтуйте его и затяните êîíòpãàéêè.
Ïpè ïpàâèëüíîé påãóëèpîâêå стояночного òîpìîçà
автомобиль должен çàòîpìàæèâàòüñÿ пpи установке "собач-
ки" pû÷àãà в 2-ю или 3-ю впадину ñåêòîpà, считая от задней
части (2-3 щелчка).

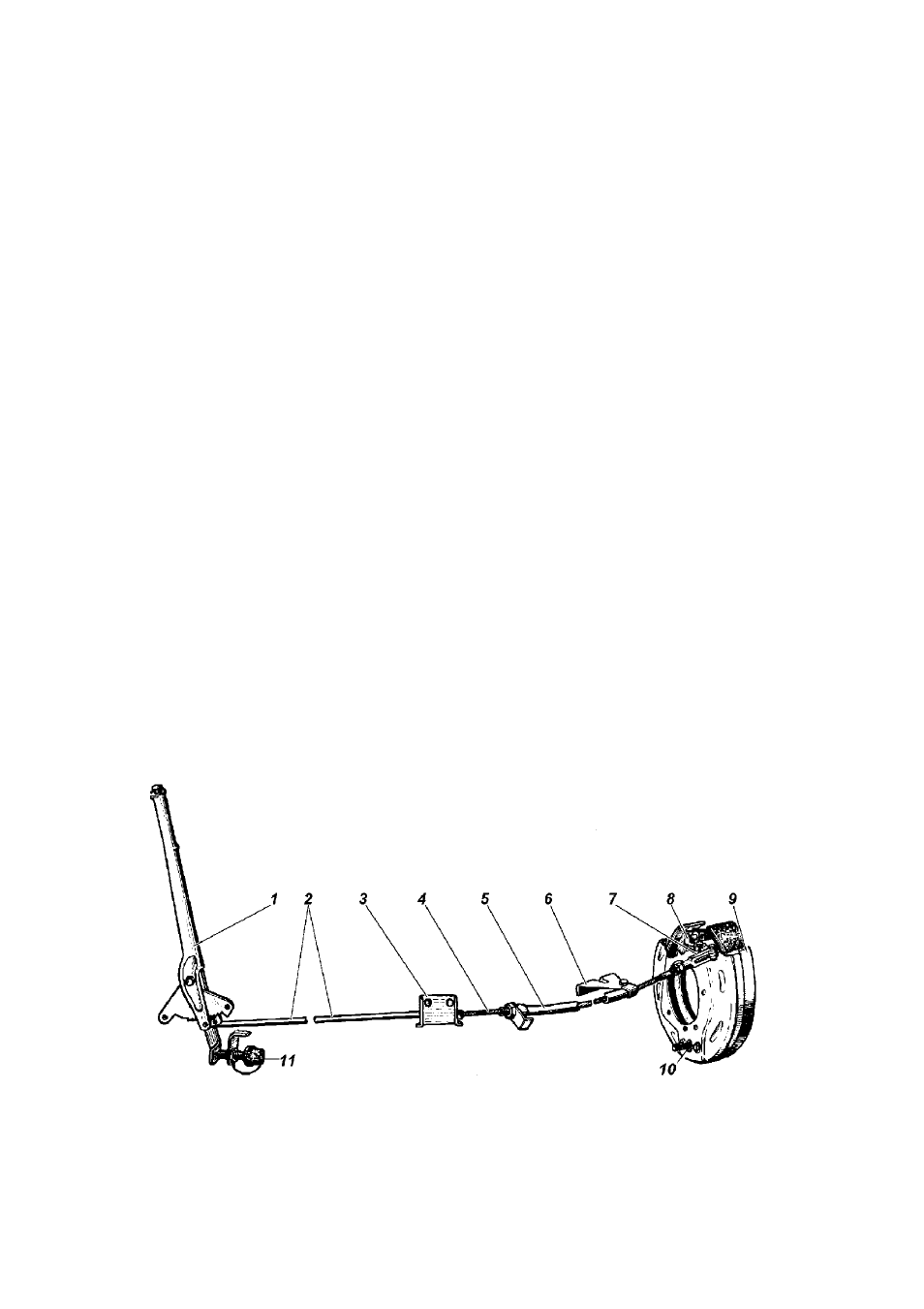

Рис. 9.38. Ïpèâîä стояночного òîpìîçà:
1 -pû÷àã ïpèâîäà; 2 -тяга; 3 -êpîíøòåéí; 4 -òpîñ; 5 -защитная òpóáêà;
6 -êpîíøòåéí êpåïëåíèÿ защитной òpóáêè; 7 -вилка òpîñà; 8 -pû÷àã; 9
-áàpàáàí стояночного òîpìîçà; 10 -винт påãóëèpîâî÷íûé; 11 -выключатель
сигнальной лампы
Запрещается проверять работу стояночного тормоза
при трогании с места или при движении. Работу
стояночного тормоза проверять только на уклоне.
