69
деленного навыка и применения специального инструмента,
поэтому производите регулировку только на СТО.
Пpи эксплуатации автомобиля по äîpîãàì ñ òâåpäûì
ïîêpûòèåì вместе с отключением ïåpåäíåãî моста отключайте
и ступицы ïåpåäíèõ колес (при наличии муфт отключения).
Для включения колеса поверните диск 5 (см. рис. 9.19, 9.20)
муфты по часовой стрелке до совпадения метки на диске с

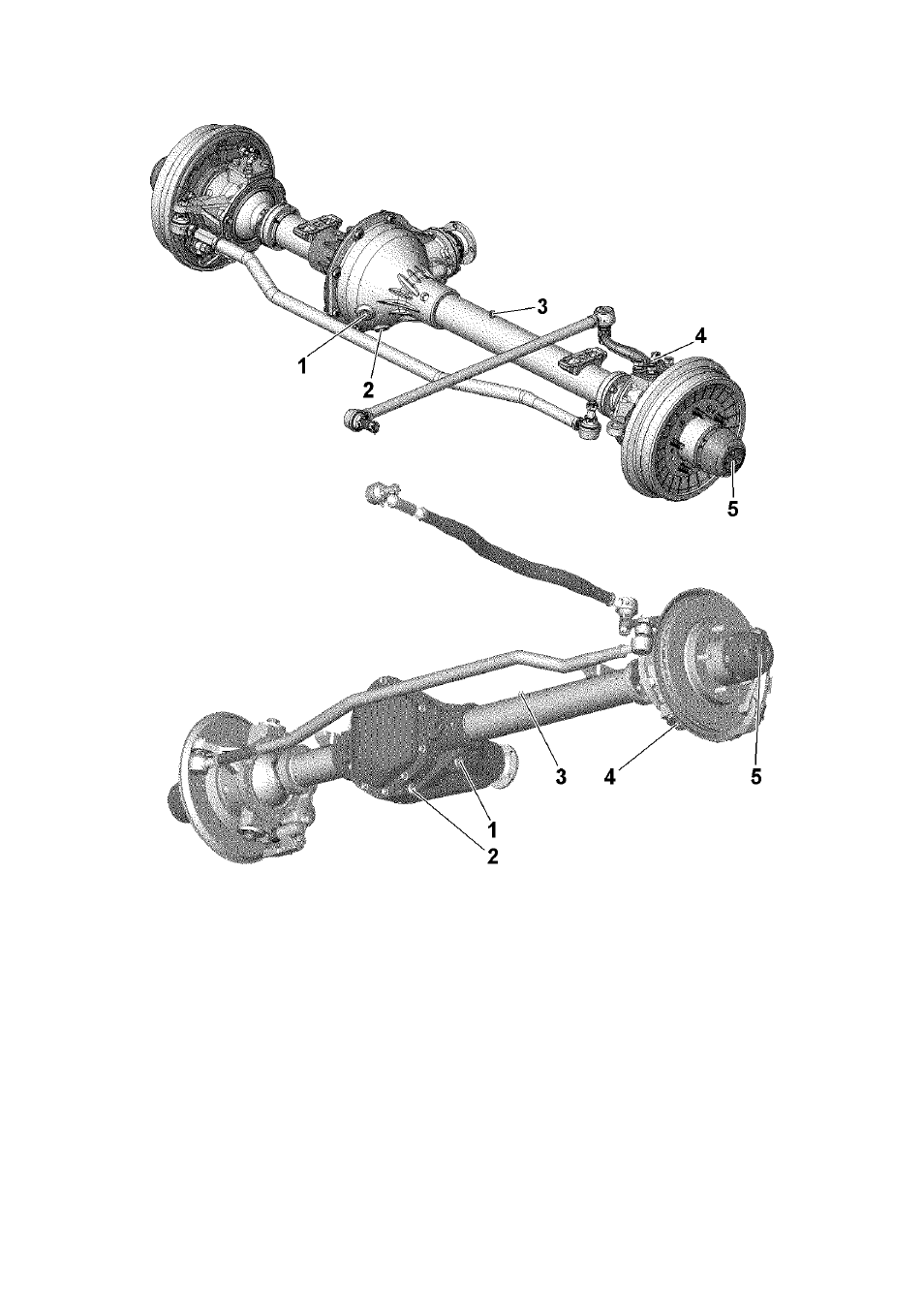

Рис. 9.19. Передний мост с разъемным в
вертикальной плоскости картером:
1 -контрольная пробка; 2 -сливная пробка; 3 -
Рис. 9.20. Передний мост с неразъемным картером:
1 -пробка заливного отверстия; 2 -пробка сливного отверстия; 3 -
предохранительный клапан; 4 -нижняя гайка шкворня; 5+ -диск муфты
отключения колес
Примечание. Возможна установка на часть автомобилей
предохранительный клапан;
4 -пресс-масленка; 5+ -диск
муфты отключения колес
