Инструкция по эксплуатации УАЗ 390944
Страница 57
57

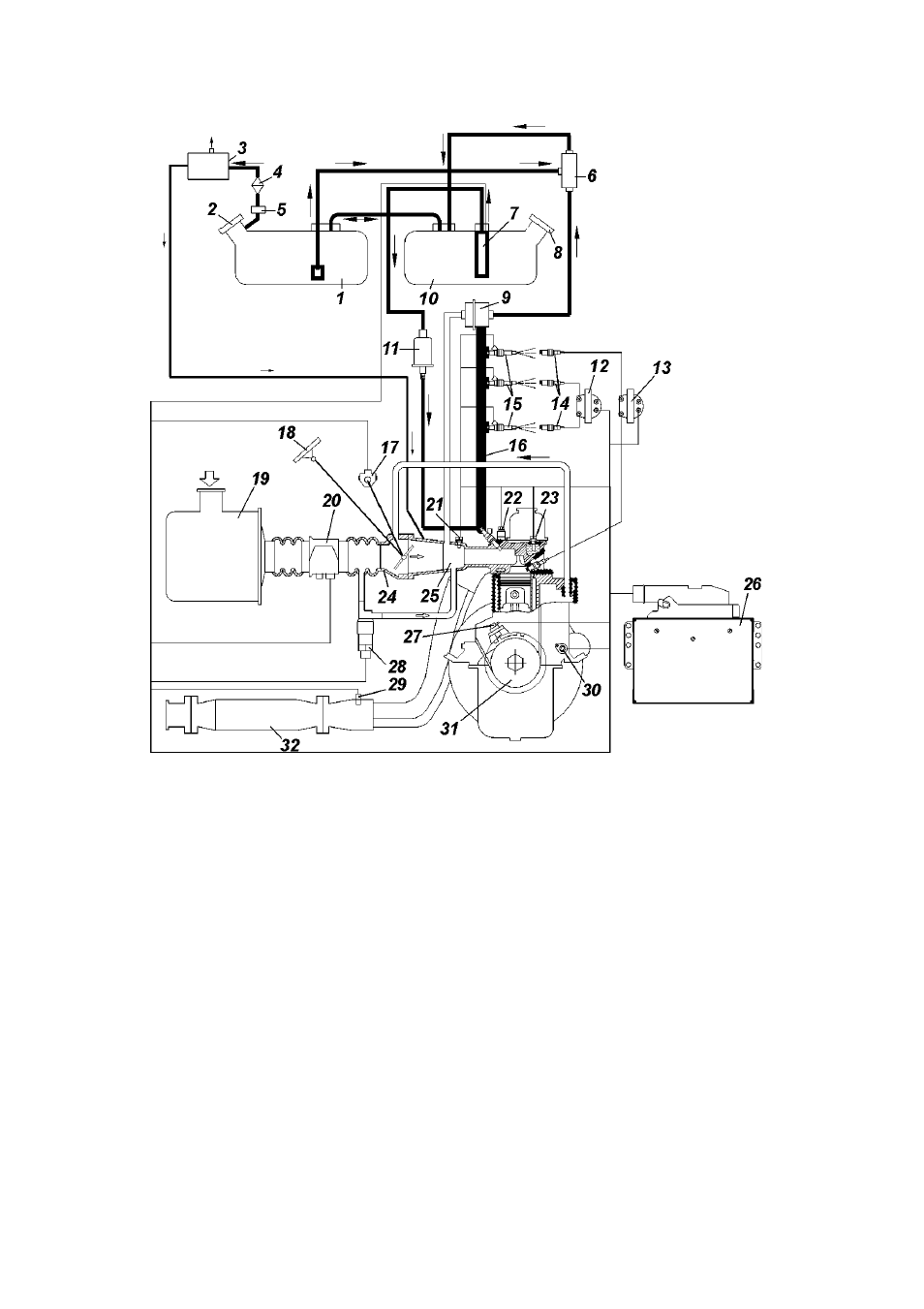

Рис. 9.9. Принципиальная схема системы питания и управления
двигателем с впрыском бензина (экологический класс 2):
1 -правый бак; 2,8 -пробки топливных баков; 3 -адсорбер; 4 -клапан
бензобака; 5 -сепаратор; 6 -струйный насос; 7 -погружной модуль
(электро-бензонасос с датчиком указателя уровня топлива); 9 -регулятор
давления топлива; 10 -левый бак; 11 -фильтр тонкой очистки топлива;
12 -катушка зажигания 2 и 3 цилиндров; 13 -катушка зажигания 1 и 4
цилиндров; 14 -свечи зажигания; 15 -форсунки топливные; 16 -топливная
рампа; 17 -датчик положения дроссельной заслонки; 18 -педаль привода
дроссельной заслонки; 19 -фильтр воздушный; 20 -датчик массового
расхода воздуха; 21 -датчик температуры воздуха; 22 -датчик детонации;
23 -датчик температуры охлаждающей жидкости; 24 -дроссельное
устройство; 25 -впускная труба; 26 -блок управления двигателем; 27 -
датчик положения коленчатого вала; 28 -регулятор холостого хода; 29
-датчик содержания кислорода в отработавших газах; 30 -датчик
положения распределительного вала; 31 -демпфер коленчатого вала с
синхродиском; 32 -нейтрализатор
