на поршень регулятора. Регулировку производите в следующей
последовательности:
1.
Установите снаряженный автомобиль на ровной
горизонтальной площадке.
2. Ослабьте контргайку регулировочного болта 4 и
отверните болт на 2-3 оборота.
3. Заверните болт 4 до соприкосновения его с хвостовиком
поршня 17 (см. рис. 9.34) регулятора.
4. Доверните болт 4 (см. рис. 9.35) на 2 и 1/3 оборота (14
граней головки болта).
5. Затяните контргайку.
6. Проверьте ход поршня регулятора (см. выше).
7. Проверьте правильность регулировки при движении
автомобиля. Для этого, двигаясь по прямому горизон-

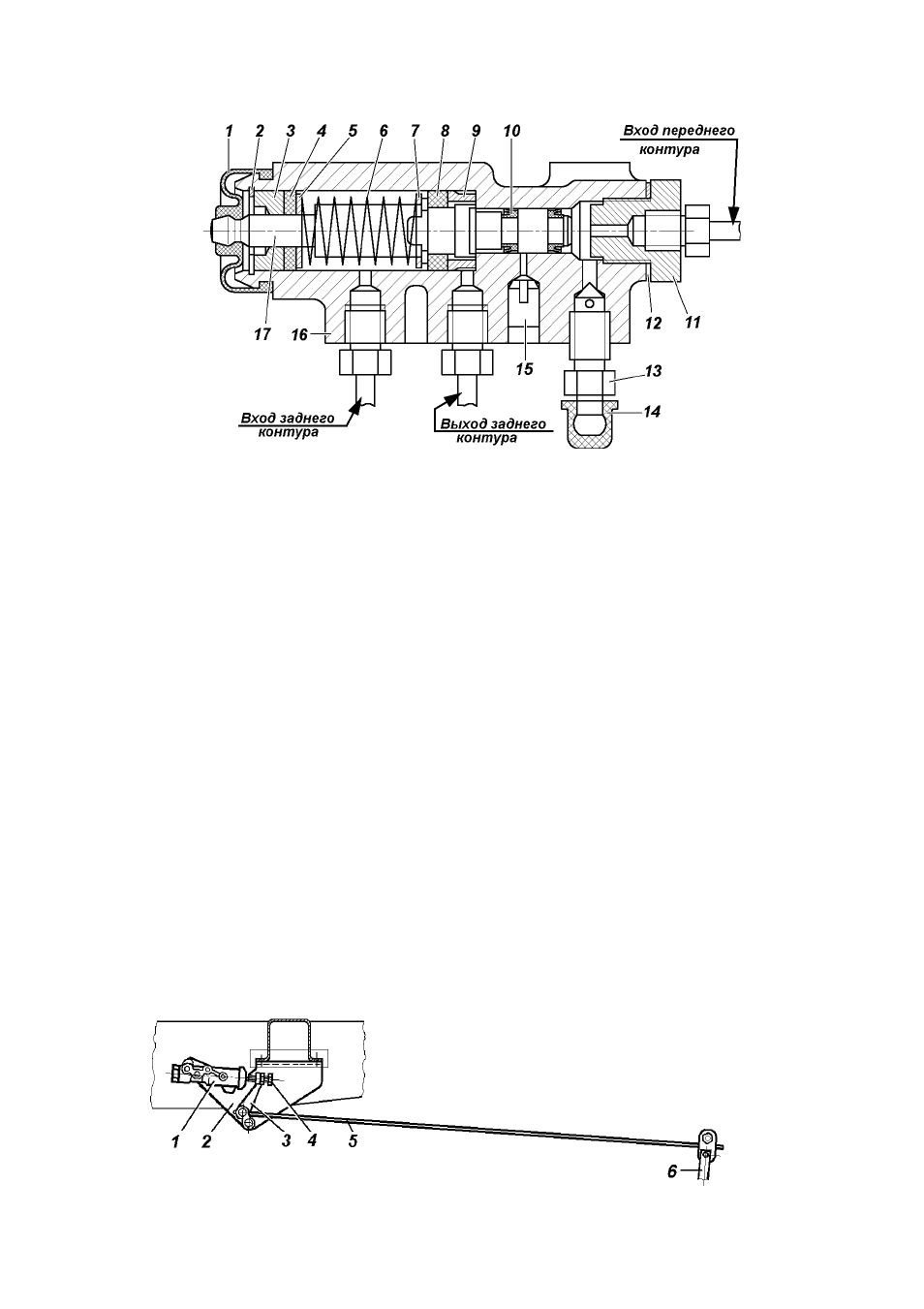

Рис. 9.34. Регулятор давления:
1 -защитный чехол; 2 -стопорное кольцо; 3 -втулка; 4 -уплотнительное
кольцо поршня; 5, 7 -опорная шайба пружины поршня; 6 -пружина
поршня; 8 -уплотнитель; 9 -втулка корпуса; 10 -манжета; 11 -пробка;
12 -прокладка пробки; 13 -перепускной клапан; 14 -колпачок; 15 -
заглушка; 16 -корпус; 17 -поршень
Рис. 9.35. Привод регулятора давления:
1 -регулятор давления; 2 -кронштейн
(основание); 3 -рычаг привода;
4 -регулировочный болт; 5 -упругий
рычаг; 6 -стойка рычага
