4
HOЧЬ: СТОП
(Выкл) : Отопление выключено в течение
пониженных периодов. Если активен режим защиты от
замораживания установки, то в течение пониженных
периодов поддерживается пониженная температура.
Для контуров с датчиком комнатной температуры :
4
Если комнатная температура ниже, чем заданное значение
датчика комнатной температуры : Пониженная температура
поддерживается в течение пониженных периодов. Насос
контура работает постоянно.
4
Если комнатная температура выше, чем заданное значение
датчика комнатной температуры : Отопление выключено в
течение пониженных периодов. Если активен режим защиты
от замораживания установки, то в течение пониженных
периодов поддерживается пониженная температура.

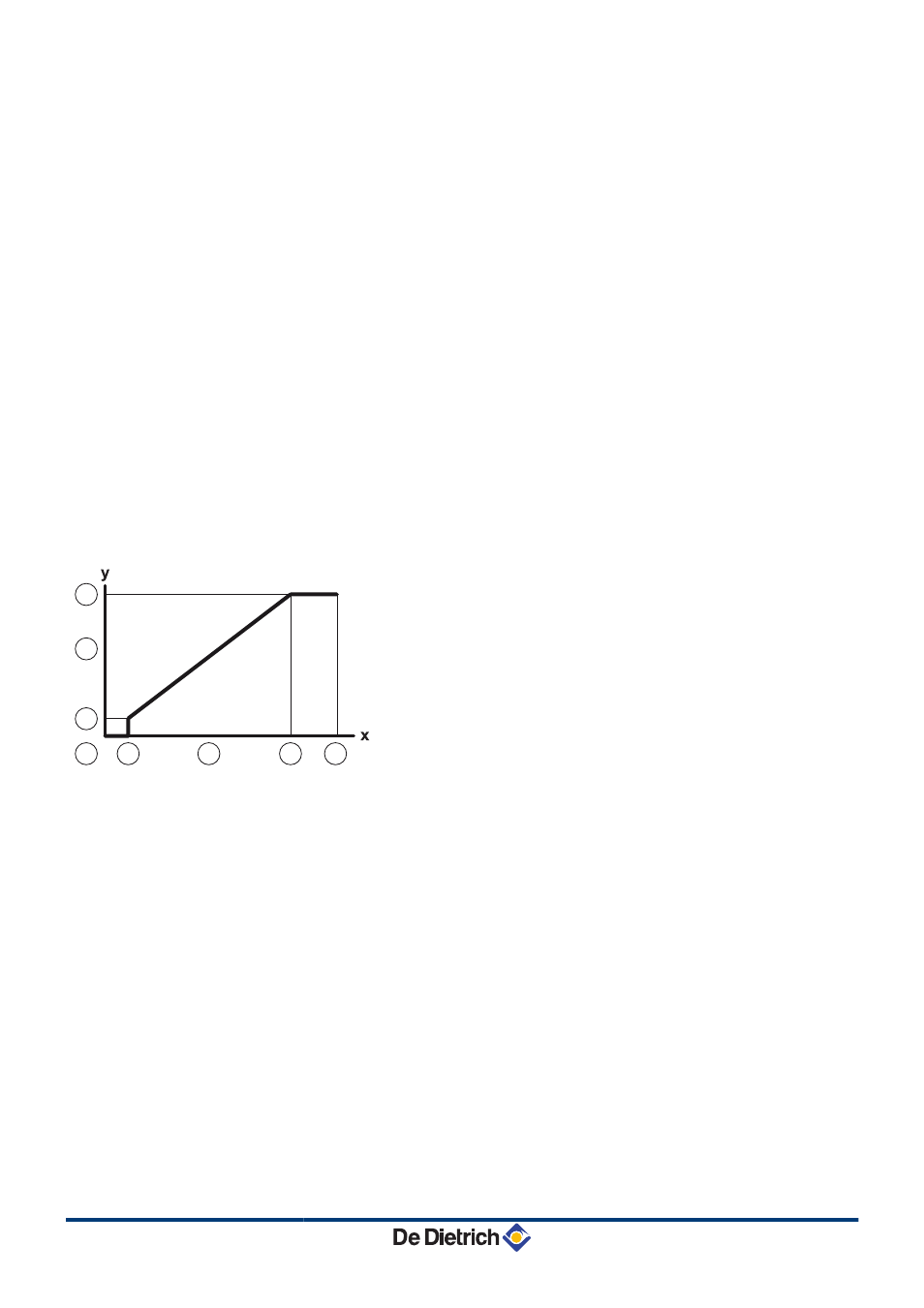

n Функция 0-10 В
Эта функция позволяет управлять котлом от внешней системы с
выходом 0-10 В, подключенному на вход 0-10 В. Это управление
требует заданного значения температуры для котла.
Необходимо следить за тем, чтобы параметр
ВОДОНАГР.МАКС.
был больше, чем ЗАД.МАКС 0-10В.
1
Заданное значение температуры подающей линии
(°C)
2
Входное напряжение питания (В) - DC
3
0 В
4
ЗАД.МИН 0-10В
5
ЗАД.МАКС 0-10В
6
Н.МИН/ВЫК 0-10В
7
Н.МАКС 0-10В
8
10 В
x
Напряжение на входе
y
Температура котла
Если входное напряжение ниже Н.МИН/ВЫК 0-10В, то котел
останавливается.
Заданное значение температур котловой воды строго
соответствует входу 0-10 В. Вторичные контуры котла
продолжают работать, но они не имеют никакого влияния на
температуру котловой воды. В случае использования входа
0-10 В и вторичного контура котла, необходимо, чтобы внешняя
система регулирования, выдающая это напряжение 0-10 В,
всегда запрашивала температуру, по меньшей мере, равную
потребностям вторичного контура.
M001679-A
5
1
4
3
6
2
7
8
