Подключение двух контуров и водонагревателя, Для гвс после гидравлического, Разделителя – Инструкция по эксплуатации DE DIETRICH C 630 Eco
Страница 17
Advertising
4.4.4.

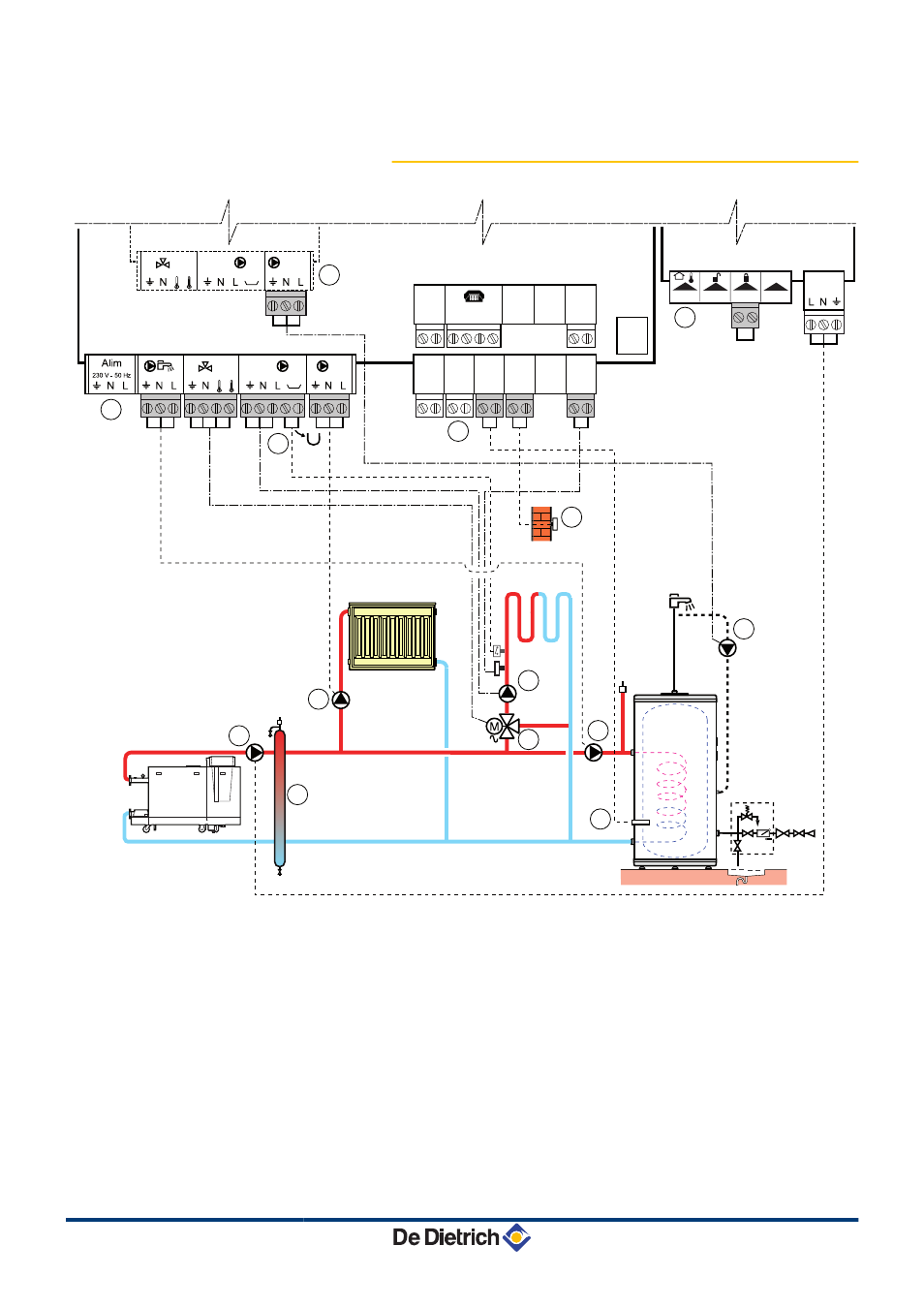

Подключение двух контуров и
водонагревателя для ГВС после
гидравлического разделителя
M002734-A
7
8
11
10
6
5
1
2
4
9
3
TS +
B
A
B
0-10V
S AMB C
4 3 2 1
2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS
S EXT
S DEP C
2 1
2 1
2 1
2 1
2 1
S DEP B
2 1
TS +
C
AUX
C
SCU
On/off
OT
BL
RL
Tout
PCU
PUMP
12
13
14
A
Ничего не подключать на разъем.
Z
Подключить предохранительный термостат, если
этот контур является контуром напольного
отопления.
4
Удалить перемычку.
4
Подключить провода предохранительного
термостата на разъем.
E
Подключение одного дополнительного контура на
дополнительное оборудование AD249.
Diematic iSystem для C 330 / C 630 ECO
4. Установка
30/01/2012 - 300028432-001-A
