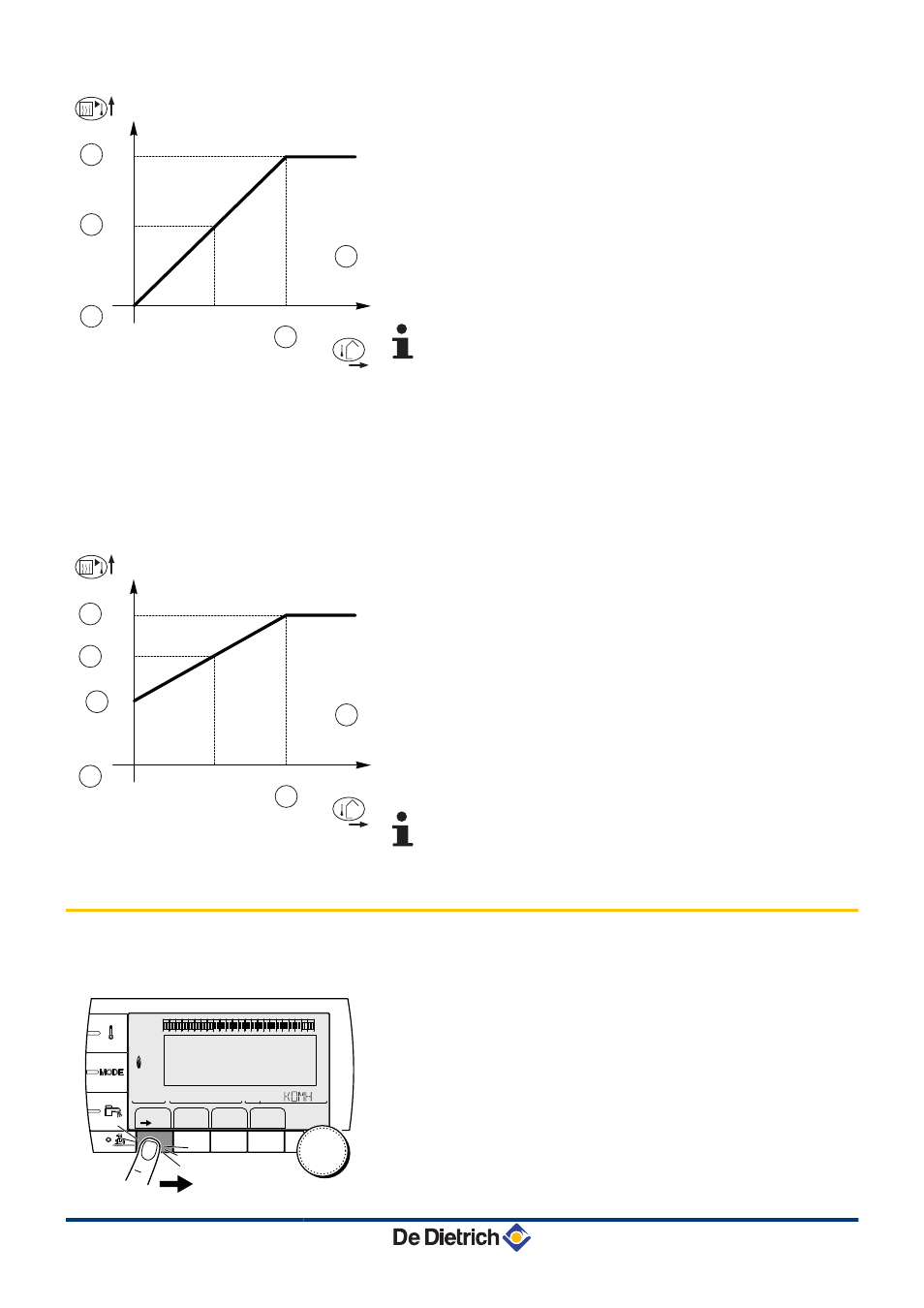

A
Максимальная температура контура
Z
Температуры воды контура отопления для наружной
температуры 0 °C
E
Заданное значение ДЕНЬ для контура
R
Наружная температура, при которой достигается
максимальная температура контура отопления
T
Значение наклона отопительной кривой
Это значение соответствует параметру НАКЛОН
КОНТ.
Изменяя наклон отопительной кривой, автоматически
рассчитываются и перемещаются Z и R.
n Отопительная кривая с начальной точкой (параметр
МИН.)
Параметр МИН (температура основания отопительной кривой)
позволяет задать для контура котла минимальную рабочую
температуру (эта температура может быть постоянной, если
наклон равен 0).
A
Максимальная температура контура
Z
Температуры воды контура отопления для наружной
температуры 0 °C
E
Заданное значение ДЕНЬ для контура
R
Наружная температура, при которой достигается
максимальная температура контура отопления
T
Значение наклона отопительной кривой
Это значение соответствует параметру НАКЛОН
КОНТ.
x
Значение, установленное в параметре МИН.Д.Т
Изменяя наклон отопительной кривой, автоматически
рассчитываются и перемещаются Z и R.
5.4
Отображение измеряемых параметров
Различные измеренные оборудованием значения можно
посмотреть в меню #ИЗМЕРЕНИЯ.
1. Доступ на уровень Пользователя : Нажать на клавишу >.
20
0
-16
50
75
C°
C°
1.5
C002319-B
1
2
3
4
5
20
0
-15
64
50
75
C°
C°
0.7
C002320-B
1
2
X
3
4
5
bar
1
1
2
2
D
STD
J
I
E
0
2
4
6
8
10
12
14
16
18
22
24
20
#
F
AUTO
% $
<
:
!
BOCKP. 11:45
C002219-D-07
5. Ввод в эксплуатацию
Diematic iSystem для C 330 / C 630 ECO
43
30/01/2012 - 300028432-001-A
