PRG
TELCOM 2
ALP
AL2
AL1
3
2
1
SET
#
0
9
V
8
7
6
5
4
3
2
1
6
1
TS +
B
A
B
0-10V
S AMB C
4 3 2 1
2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS
S EXT
S DEP C
2 1
2 1
2 1
2 1
2 1
S DEP B
2 1
TS +
C
AUX
C
SCU
PCU
On/off
OT
BL
RL
Tout
PUMP
8
3
4
2
7
5
MODE
%
0
2
4
6
8
10
12
14
16
18
22
24
20
$
MODE
%
0
2
4
6
8
10
12
14
16
18
22
24
20
$
A
Ничего не подключать на разъем.
Z
Подключить загрузочный насос второго
водонагревателя
E
Второй водонагреватель для ГВС
R
Подключить датчик ГВС второго водонагревателя
T
Подключить модуль дистанционного управления по
телефонной линии TELCOM
(В соответствии с доступностью в Вашей стране).
Y
Подключение BUS каскада, VM
U
Подключить диалоговый модуль (Ед. поставки AD254/
FM52).
I
Ничего не подключать на разъем.

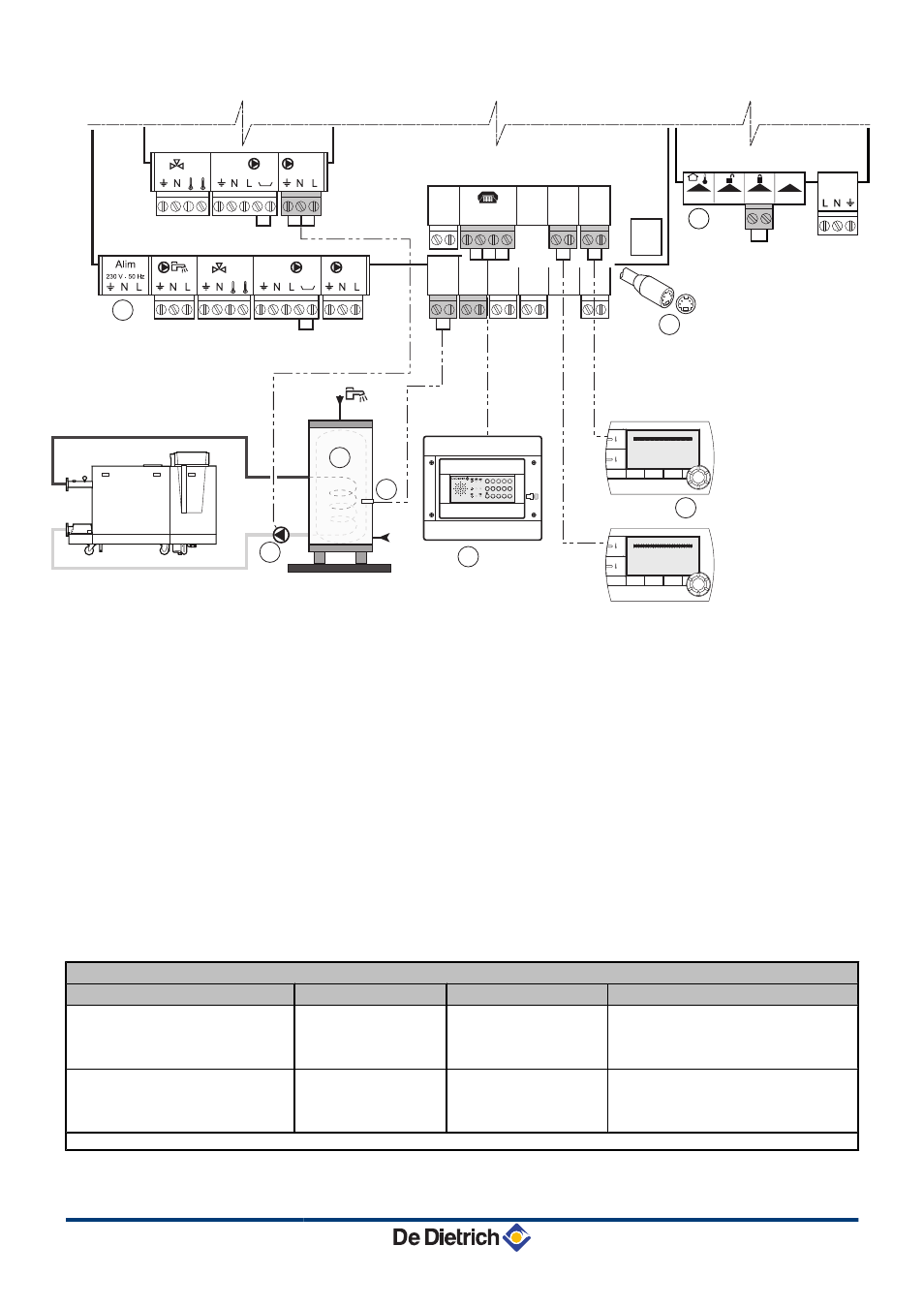

В случае подключения второго водонагревателя выполнить следующие настройки
Параметры
Доступ
Настройка параметра Смотри
УСТАНОВКА
Уровень специалиста
Меню #СИСТЕМА
ВЕСЬ ДОСТУП
Если подключен второй
водонагреватель :
ВСП.В
(1)
Уровень специалиста
Меню #СИСТЕМА
ГBC
(1) Параметр отображается только в том случае, если УСТАНОВКАNSTALLATION} установлен на ВЕСЬ ДОСТУП
