U
Подключить насос отопления (контур A).
I
Датчик солнечного коллектора.
O
Буферный водонагреватель.
P
Ничего не подключать на разъем.
a
Подключить систему регулирования солнечной
установки к солнечным коллекторам.
z
Датчик солнечного коллектора
Для данного типа установки необходимо выполнить следующие настройки
Параметры
Доступ
Настройка параметра Смотри
УСТАНОВКА
Уровень специалиста
Меню #СИСТЕМА
ВЕСЬ ДОСТУП
¼ "Отображение параметров расширенного
ВХ.СИСТ
(1)
Уровень специалиста
Меню #СИСТЕМА
БУФЕРН.ВНАГР.
¼ "Установка специальных параметров
(1) Этот параметр отображается в том случае, если параметр УСТАНОВКА установлен на ВЕСЬ ДОСТУП
При помощи котла поддерживается заданное значение
температуры для ГВС в зоне ГВС.
Зона отопления поддерживает заданное значение,
рассчитанное в зависимости от наружной
температуры. Зона подогревается, когда температура
датчика буферного водонагревателя для отопления
опускается ниже расчетного значения на 6 °С.
Подогрев зоны прекращается, когда температура
датчика буферного водонагревателя для отопления
поднимается выше расчетного значения.
4.4.6.

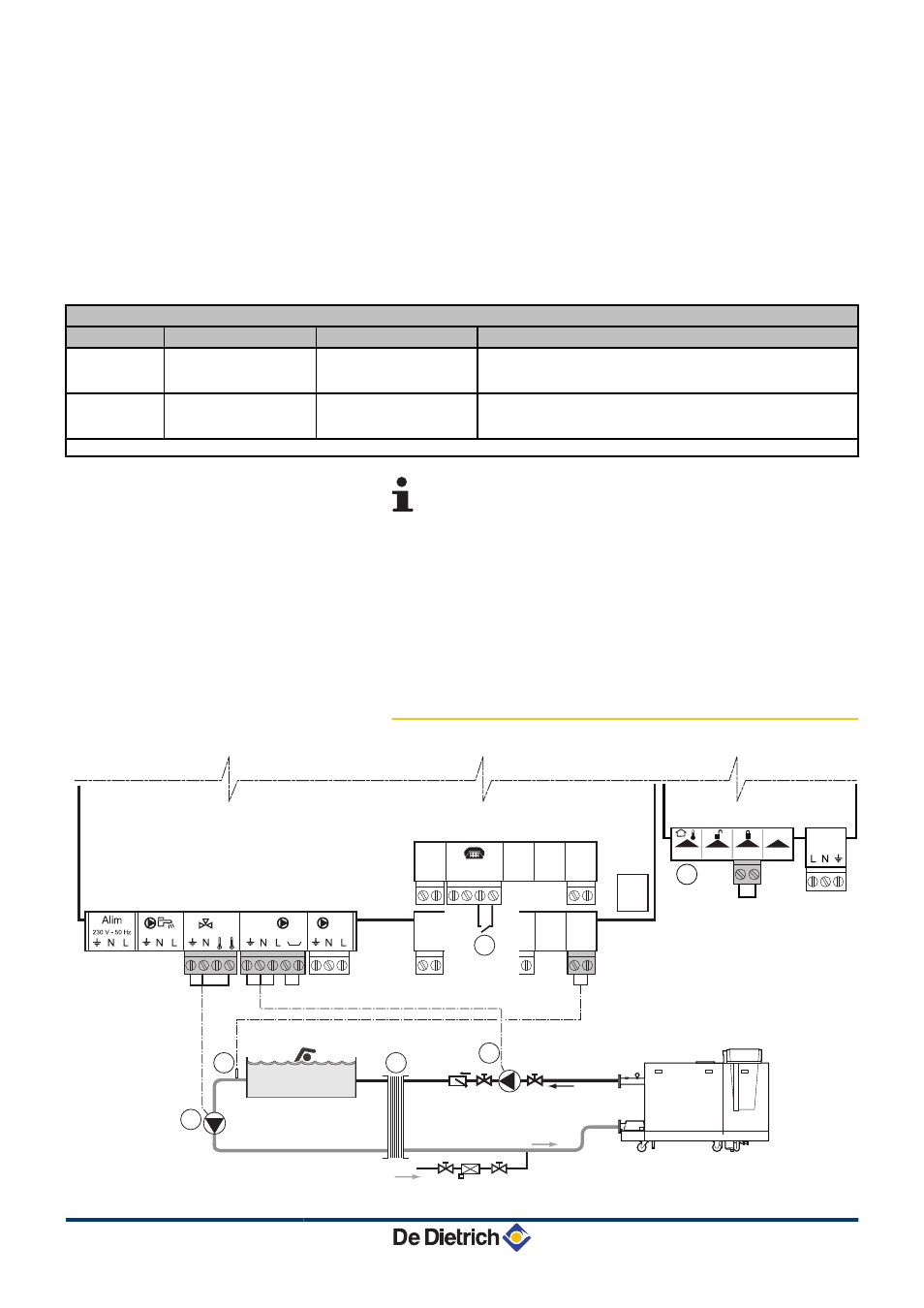

Подключение бассейна
L000163-C
1
3
5
2
TS +
B
A
B
0-10V
S AMB C
4 3 2 1
2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS
S EXT
S DEP C
2 1
2 1
2 1
2 1
2 1
S DEP B
2 1
SCU
4
On/off
OT
BL
RL
Tout
PCU
PUMP
6
4. Установка
Diematic iSystem для C 330 / C 630 ECO
21
30/01/2012 - 300028432-001-A
