4.4.8.

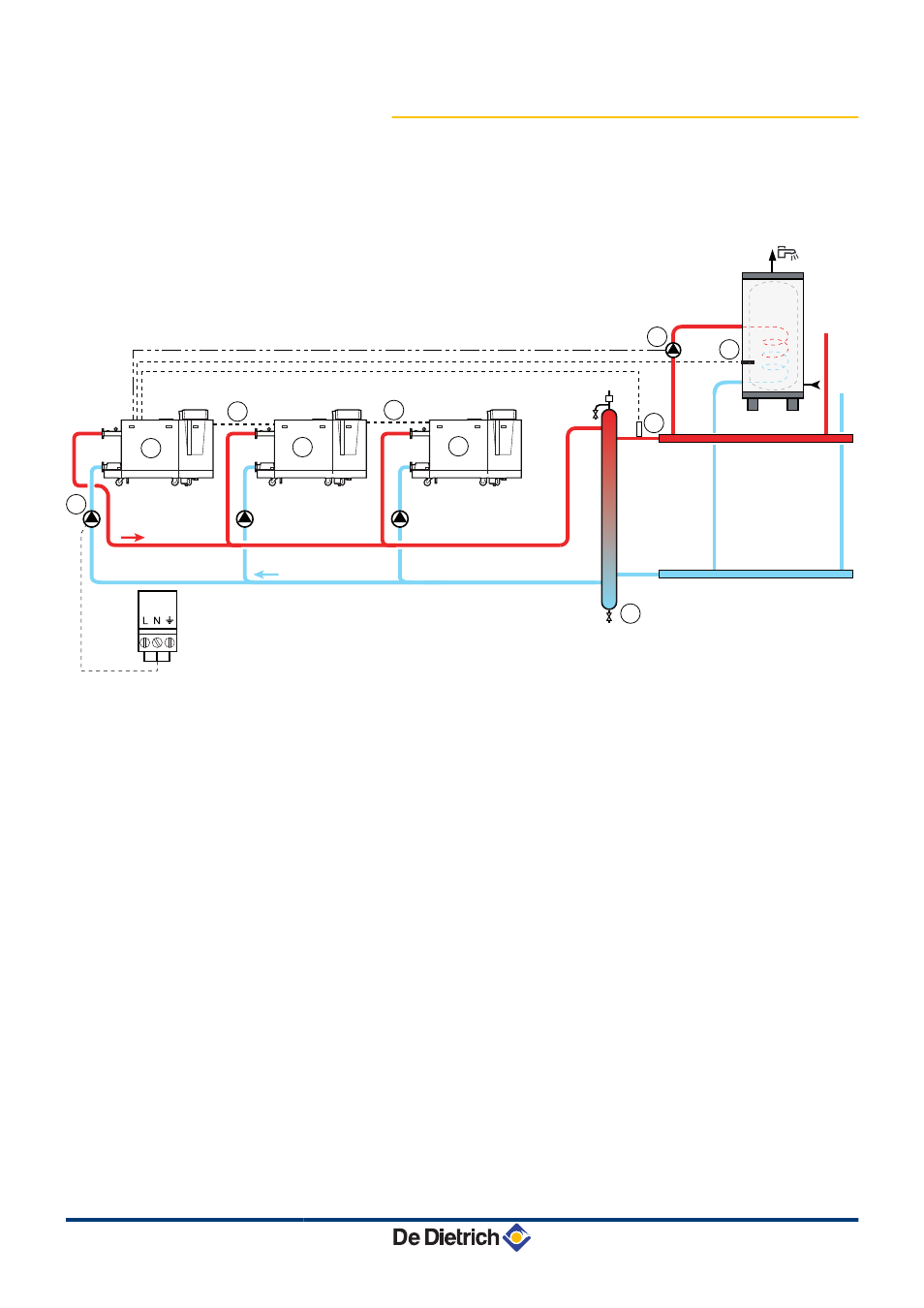

Подключение в каскаде
n Водонагреватель для ГВС после гидравлического
разделителя
A
Ведущий котел (DIEMATIC iSystem)
Z
Ведомый котел - 2 (DIEMATIC iSystem или IniControl)
E
Ведомый котел - 3 (DIEMATIC iSystem или IniControl)
R
Кабель BUS
T
Насос котла
Y
Гидравлический разделитель
U
Датчик подающей линии каскада
Подключить датчик на клеммный разъем S SYST
ведущего котла.
I
Загрузочный насос ГВС
O
Подключить датчик ГВС (Ед. поставки AD212)
L000165-C
5
1
2
6
7
8
9
4
4
3
PUMP
4. Установка
Diematic iSystem для C 330 / C 630 ECO
25
30/01/2012 - 300028432-001-A
