Инструкция по эксплуатации DE DIETRICH C 630 Eco
Страница 19
L000161-C
TS +
B
A
B
0-10V
S AMB C
4 3 2 1
2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS
S EXT
S DEP C
2 1
2 1
2 1
2 1
2 1
S DEP B
2 1
SCU
On/off
OT
BL
RL
Tout
PCU
PUMP
10
6
3
2
4
9
8
5
7
1
M
A

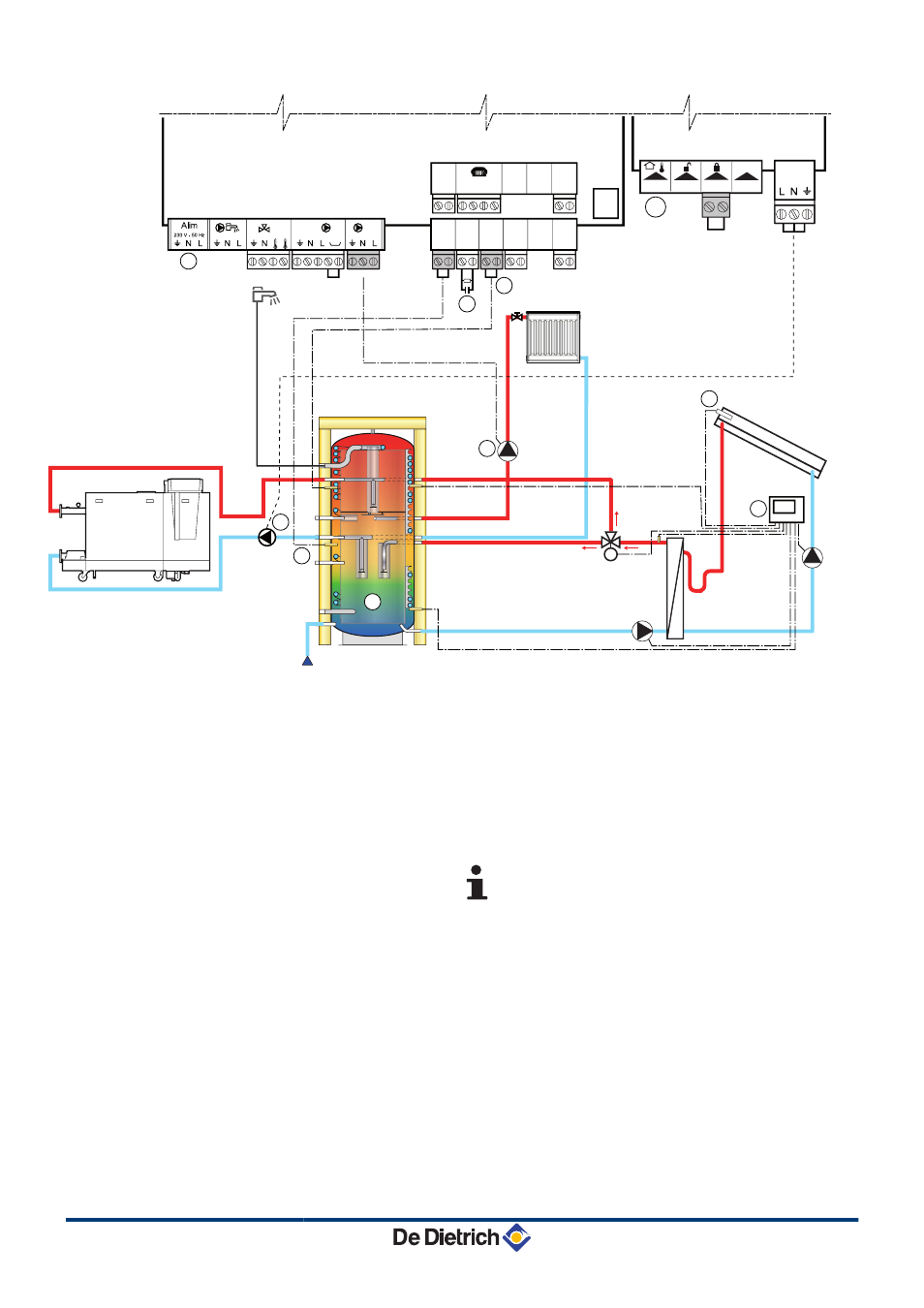

Ничего не подключать на разъем.
Z
Подключить загрузочный насос буферного
водонагревателя.
E
Подключить датчик буферного водонагревателя (Ед.
поставки AD250).
R
Буферный водонагреватель.
T
Подключить анод водонагревателя.
Если водонагреватель не оборудован анодом
с наводимым током, то установить разъем
для симуляции (поставляется с датчиком ГВС
- ед. поставки AD212).
Y
Подключить датчик ГВС (Ед. поставки AD212).
U
Подключить насос отопления (контур A).
I
Датчик солнечного коллектора.
O
Подключить систему регулирования солнечной
установки к солнечным коллекторам.
P
Ничего не подключать на разъем.
Diematic iSystem для C 330 / C 630 ECO
4. Установка
30/01/2012 - 300028432-001-A
18
