Подключение прямого контура и водонагревателя, Горячей санитарно-технической воды – Инструкция по эксплуатации DE DIETRICH C 630 Eco
Страница 13
Advertising
A
Ничего не подключать на разъем.
Z
Подключить датчик наружной температуры.
E
Подключение насоса отопления.
R
Подключить предохранительный термостат, если
этот контур является контуром напольного
отопления.
4
Удалить перемычку.
4
Подключить провода предохранительного
термостата на разъем.
T
Ничего не подключать на разъем.

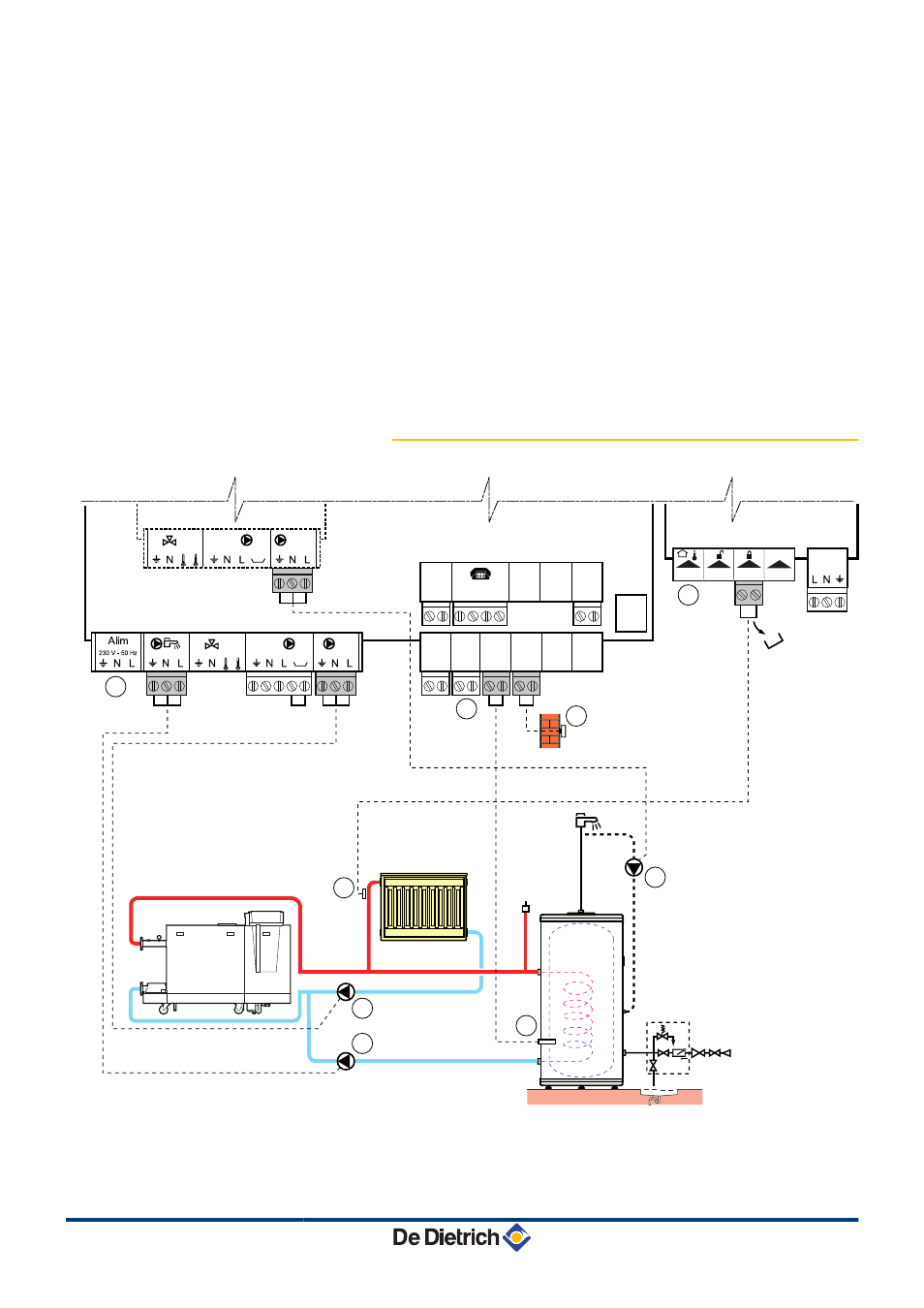

4.4.2.
Подключение прямого контура и
водонагревателя горячей санитарно-
технической воды
L000159-C
6
4
5
7
8
2
3
1
TS +
B
A
B
0-10V
S AMB C
4 3 2 1
2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS
S EXT
S DEP C
2 1
2 1
2 1
2 1
2 1
S DEP B
2 1
SCU
PCU
TS +
C
AUX
C
On/off
OT
BL
RL
Tout
PUMP
9
A
Ничего не подключать на разъем.
Z
Подключение загрузочного насоса ГВС
E
Подключить насос отопления
Diematic iSystem для C 330 / C 630 ECO
4. Установка
30/01/2012 - 300028432-001-A
