4.2.2.

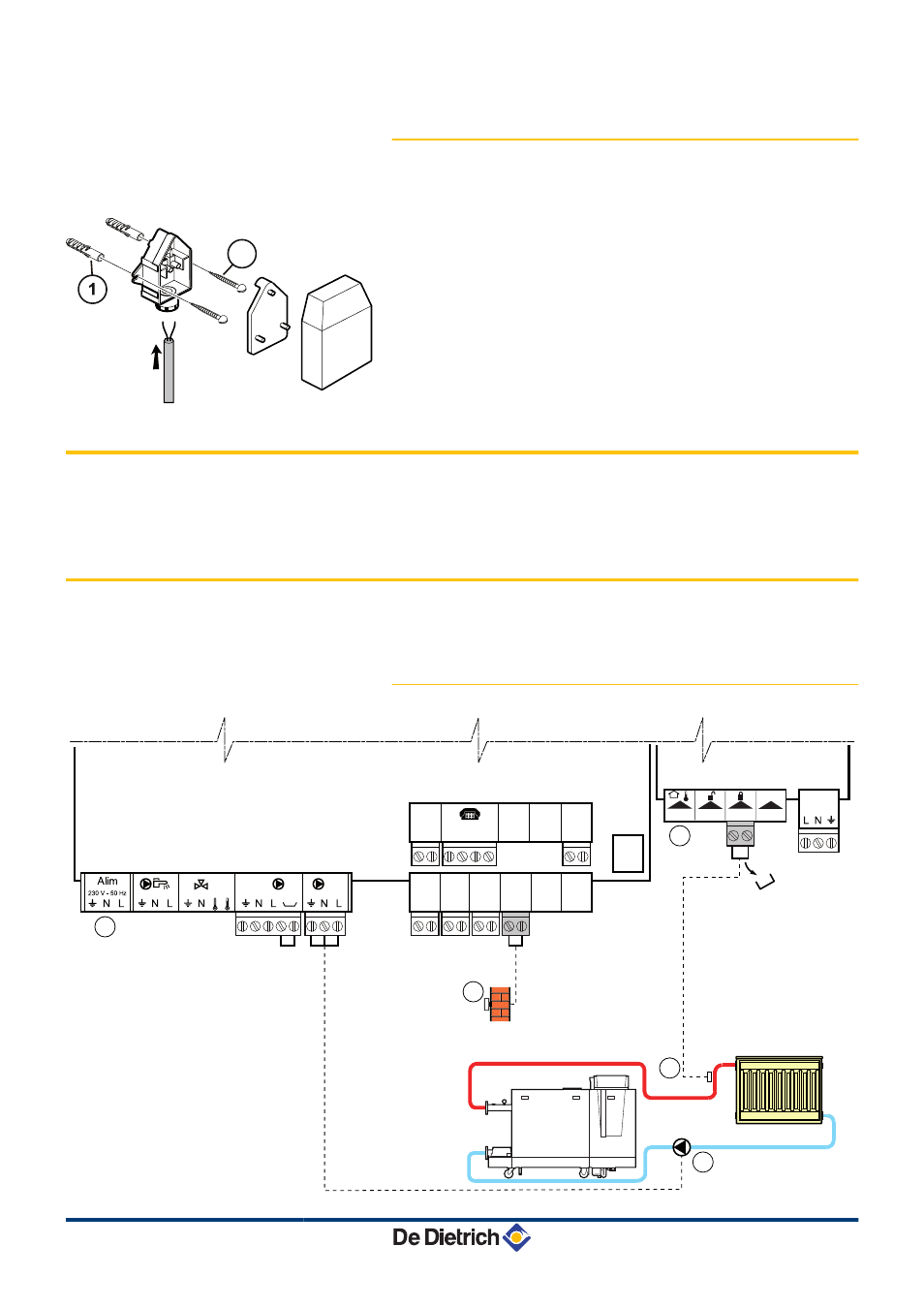

Установка датчика наружной
температуры
Установить датчик при помощи поставляемых шурупов и
дюбелей.
A
дюбели
Z
Шурупы Ø4
¼ Для подключения датчика наружной температуры см.
раздел "Электрические подключения".
4.3
Установка и подключение панели управления
¼ См. инструкцию по установке и техническому
обслуживанию для котла.
4.4
Электрические подключения
4.4.1.
Подключение прямого контура
отопления
L000158-C
2
4
3
On/off
OT
BL
RL
Tout
1
TS +
B
A
B
0-10V
S AMB C
4 3 2 1
2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS
S EXT
S DEP C
2 1
2 1
2 1
2 1
2 1
S DEP B
2 1
SCU
PCU
PUMP
5
8800N003-C
2
4. Установка
Diematic iSystem для C 330 / C 630 ECO
11
30/01/2012 - 300028432-001-A
