- 9 - Функции контроля AUTO
EB 8388 RU
2 Функции контроля AUTO
Чтобы получить обширную информацию
диагностики
регулирующего клапана,
привода, особенностей питающего
давления необходимо точно
проанализировать сигналы «x», «w» и «y», с
которыми работает позиционер. Именно
для этого в позиционере происходит
накопление исходных данных.
С этой целью позиционер производит
запись сигналов, действующих в рабочем
режиме, их накопление и анализ. Кроме
того,
в ходе теста на гистерезис
определяется изменение сил трения.
Функции
диагностики не оказывают
никакого влияния на процесс
регулирования.
2.1 Устройство регистрации
Устройством регистрации (Datenlogger)
данных могут фиксироваться значения
задающего параметра «w», регулируемого
параметра «x», действующих в рабочем
диапазоне, а также значения сигнала
управления «y» и
величины
рассогласования «e», изменяющихся во
времени.
Результаты измерений
записываются в циклическом накопителе
позиционера объемом около 100 значений.
Наряду с непрерывной записью данных,
может
осуществляться запись по
стартовому условию.
В качестве условия может выступать
значение рабочего хода (заданное значение)
или наличие интегрированного опционально
магнитного
клапана (или опции
принудительного сброса давления).
Устройство
регистрации полностью
интегрировано в позиционере. Программное
обеспечение необходимо только для функций
активации и параметрирования. Измеряемые
значения при выборе каталога меню [Geraet>
Auslesen] (Прибор> Чтение) или
-символа
могут быть представлены в виде диаграммы
или перечня.
Примечание. При отключении питающей
энергии или изменении режима работы
функция тестирования деактивируется и, при
необходимости
включения, должна
активироваться заново.
Регистрация данных
Кликнуть мышкой в каталоге [Datenlogger]
Parameter> Auswahl (Параметры> Выбор) и
выбрать значение подкаталога [Parameter
aendern] (Изменить параметр) как “Permanent”
(непрерывно) или “getriggert” (триггер), затем
установить период считывания данных. В
завершении кликнуть мышкой в каталоге
Parameter> Start Datenlogger (Параметры>
Старт
логгер) и командой Ausfueren
(Выполнить) начать регистрацию данных.
!!! Все упоминаемые здесь и ниже названия
каталогов, команд и опций представлены на
рисунках (снимки с экрана - скриншоты
программы TROVIS-VIEW), начиная с рис. 3).

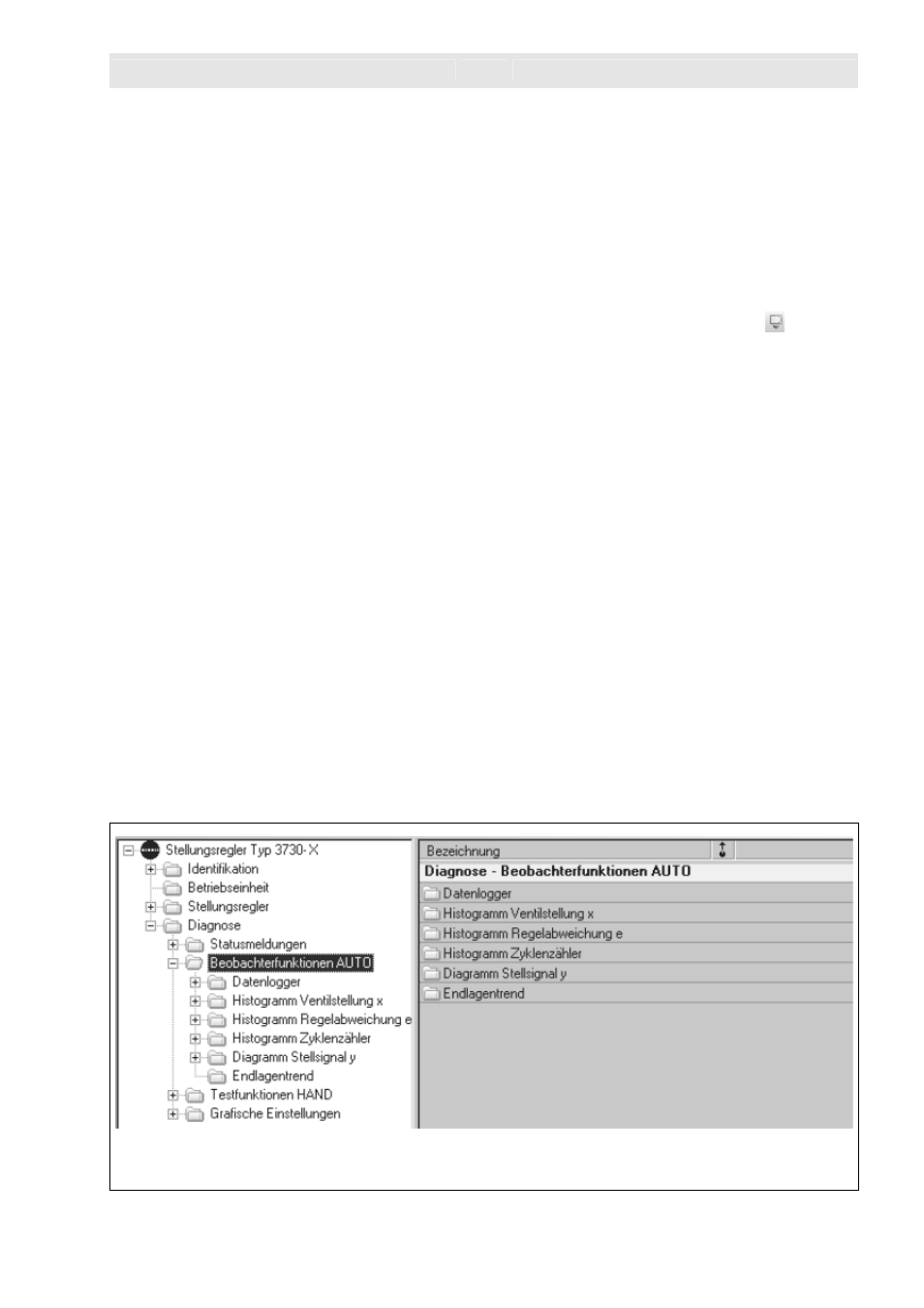

Рис.3 • Функции контроля AUTO
