- 10 - Функции контроля AUTO
EB 8388 RU
Непрерывная запись
Значения параметров «w», «x», «y» и «e» с
заданным
интервалом записываются в
циклическом накопителе. При этом
сохраняются последние 100 значений
измеренных параметров.
Дискретная запись
При выборе опции “getriggert” (триггер)
устройство
регистрации осуществляет
постоянную запись информации в фоновом
режиме. Наступление «триггерного эффекта»
оставляет в накопителе 100 последних
значений параметров, включая некоторый
период до наступления этого события, а
также
протокол события, вызвавшего
«триггерный эффект». При этом можно
изменить следующие параметры:

Выбор условия «триггерного эффекта»: от
рабочего хода (Sollwert-заданное
значение) или от срабатывания
магнитного клапана (Zwangsentluftung-
принудительного сброса давления)
 Установка стартовых значений: граница
наступления «триггерного эффекта» от
условий
рабочего хода (заданное
значение)
 Граница регистрации: срабатывание
«триггера» от условий рабочего хода
(заданное значение)
Условие рабочего хода (Sollwert-
заданное значение)
Важно! Для позиционеров в ESD-исполнении
в качестве условия рабочего хода
используется положение клапана.
Кликнуть мышкой по значению Parameter >
Triggerauswahl (Параметр> Выбор триггера) и
в опции (Parameter aendern - Изменить
параметр)
выбрать “Triggerstart ueber
Hubbedingung (Sollwert)” – т.е. «Старт триггера
по условиям рабочего хода». Активация
установки происходит через выбор Start
Datenlogger (Старт логгера).
Событие
для срабатывания триггера
наступит, как только параметр уменьшится
ниже заданного стартового значения или,
наоборот, превысит его.
В
каталоге Parameter> Startwertvorgabe
(установка значения старта) задается
желаемое значение старта в зависимости от
номинального значения параметра.
В каталоге Parameter> Protokolierungsgrenze
(граница протокола) можно выбрать, как
будет начинаться запись информации: от
уменьшения
параметра ниже заданной
границы или от превышения параметром
уровня
стартового значения. После
выполнения стартового условия параметры
«w», «x», «y» и «e» с заданным интервалом
записываются в циклическом накопителе.

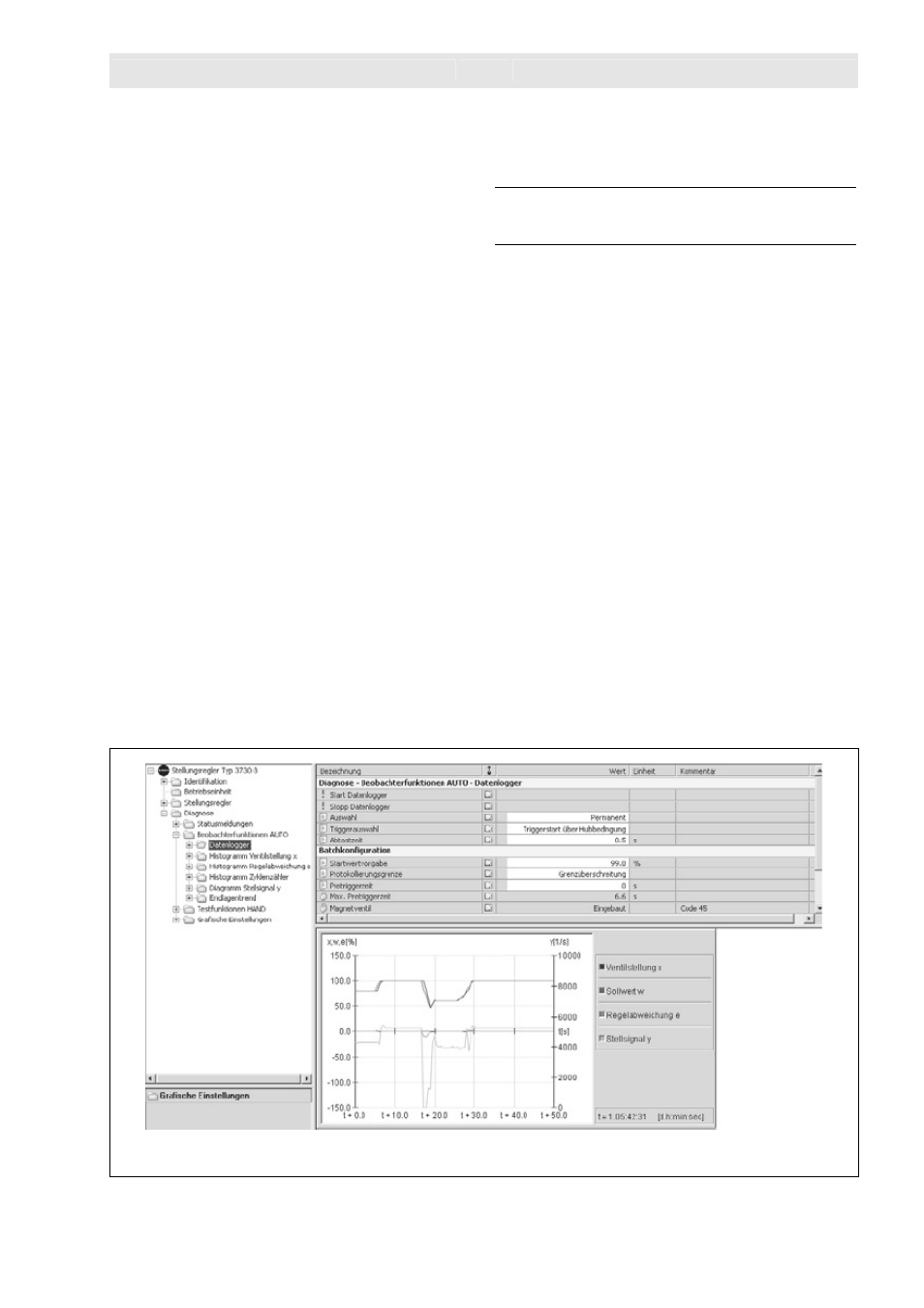

Рис.3 • Устройство регистрации данных (Datenlogger)
