Инструкция по эксплуатации Samson EXPERT+ ПО
Страница 27
- 27 -
Функции контроля HAND
EB 8388 RU
В активной фазе тестирования на дисплее
позиционера
попеременно
появляются
сообщения d4 и tEST. Символ ручного
режима -
на дисплее сигнализирует о
работе позиционера в ручном режиме
Отображение записанных параметров
Необходимые для оценки реакции на
ступенчатый
сигнал
параметры,
как
задающая
величина «w», положение
клапана «х», рассогласование «е» и сигнал
управления «у» будут представлены в
графическом
виде
в
каталоге
[Sprungantwort]-[Реакция на ступеньку].
Все измеренные и проанализированные
параметры:
положение
клапана,
регулирующий сигнал, сигнал управления,
рассогласование и временные точки отсчета
находятся
в
каталоге [Sprungsantwort
>Messwerte]-[Реакция
на
ступеньку
>Измерения].
В каталоге [Statusmeldungen >Ruecksetzen] –
[Сообщения
статуса
>Сброс]
можно
осуществить сброс данных.

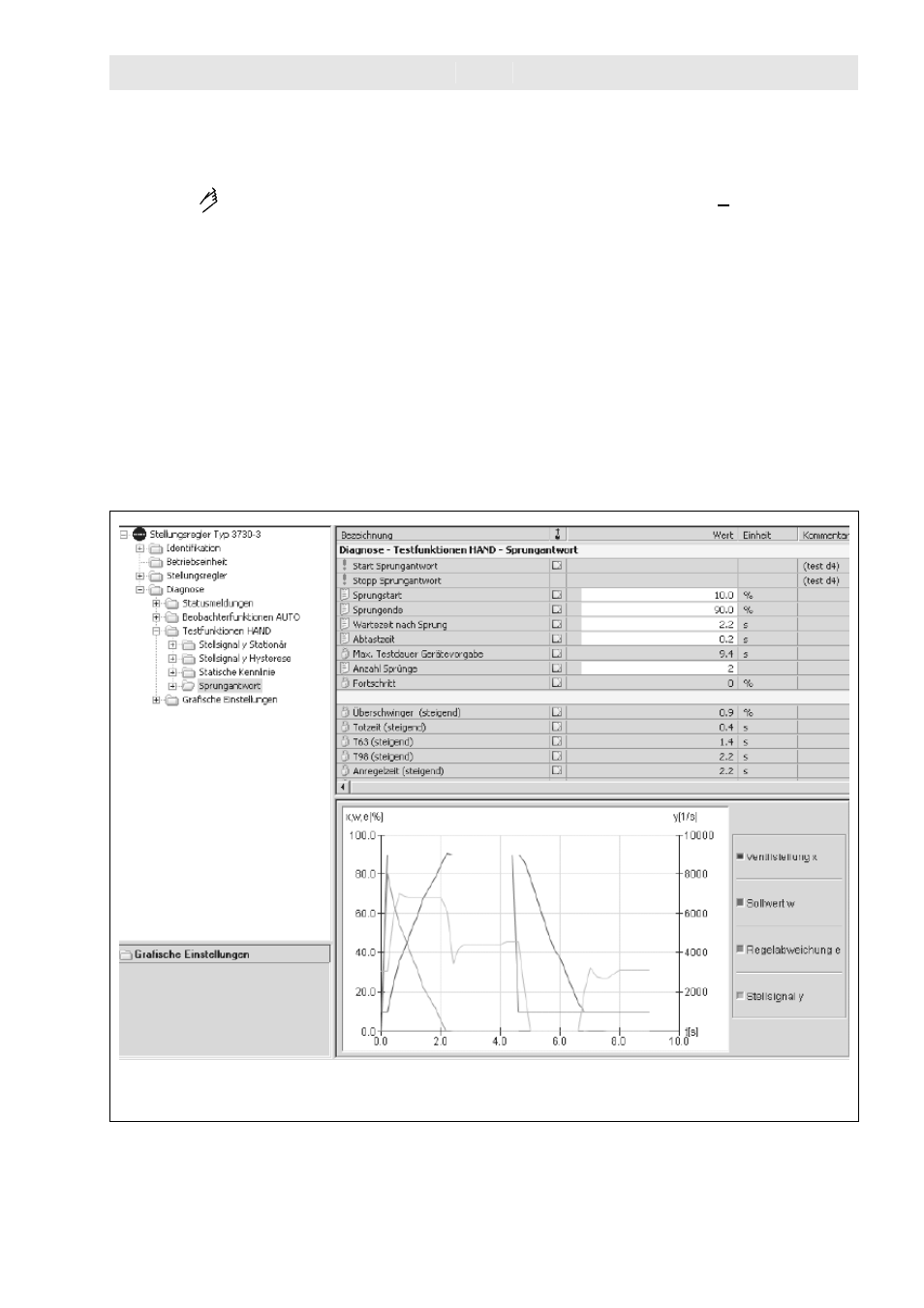

Рис.14 • Реакция на ступенчатый сигнал
