3 статическая характеристика (d3) – Инструкция по эксплуатации Samson EXPERT+ ПО
Страница 25
- 25 -
Функции контроля HAND
EB 8388 RU
3.3 Статическая характеристика
(d3)
На
статическую
характеристику
регулирования клапана влияет гистерезис,
обусловленный силами трения, а также
свойства
эластичного
сальника,
уплотняющего шток клапана.
Для проверки характеристики регулирования
в статическом режиме служит измерение
статической
характеристики.
Наряду
с
оценочными
параметрами
минимальной,
максимальной, усредненной мертвой зоны
можно осуществлять оценку свойств контура
регулирования.
Для этого задающему параметру «w»
придаются
небольшие
ступенчатые
приращения и регистрируется ответная
реакция регулируемого параметра «х», спустя
некоторое заданное время ожидания.
С
помощью
этого
теста
(tEST d3),
проводимого в ручном режиме можно
определить диапазон регулирования клапана.
Также можно также установкой параметра
>Start (Старт) и >Ende (Завершение) задать
диапазон тестирования.
В пределах диапазона тестирования будет
записана
возрастающая
и
спадающая
характеристика.
Можно
записать
максимум 100 точек
измерений,
т.е.
для
возрастающей
и
ниспадающей характеристики отводится по 50
точек измерения.
Высота ступеньки задается автоматически,
исходя
из
установленного
диапазона
тестирования и количества точек измерения.
Оценка мертвой зоны производится при
высоте ступеньки менее 0,2%.

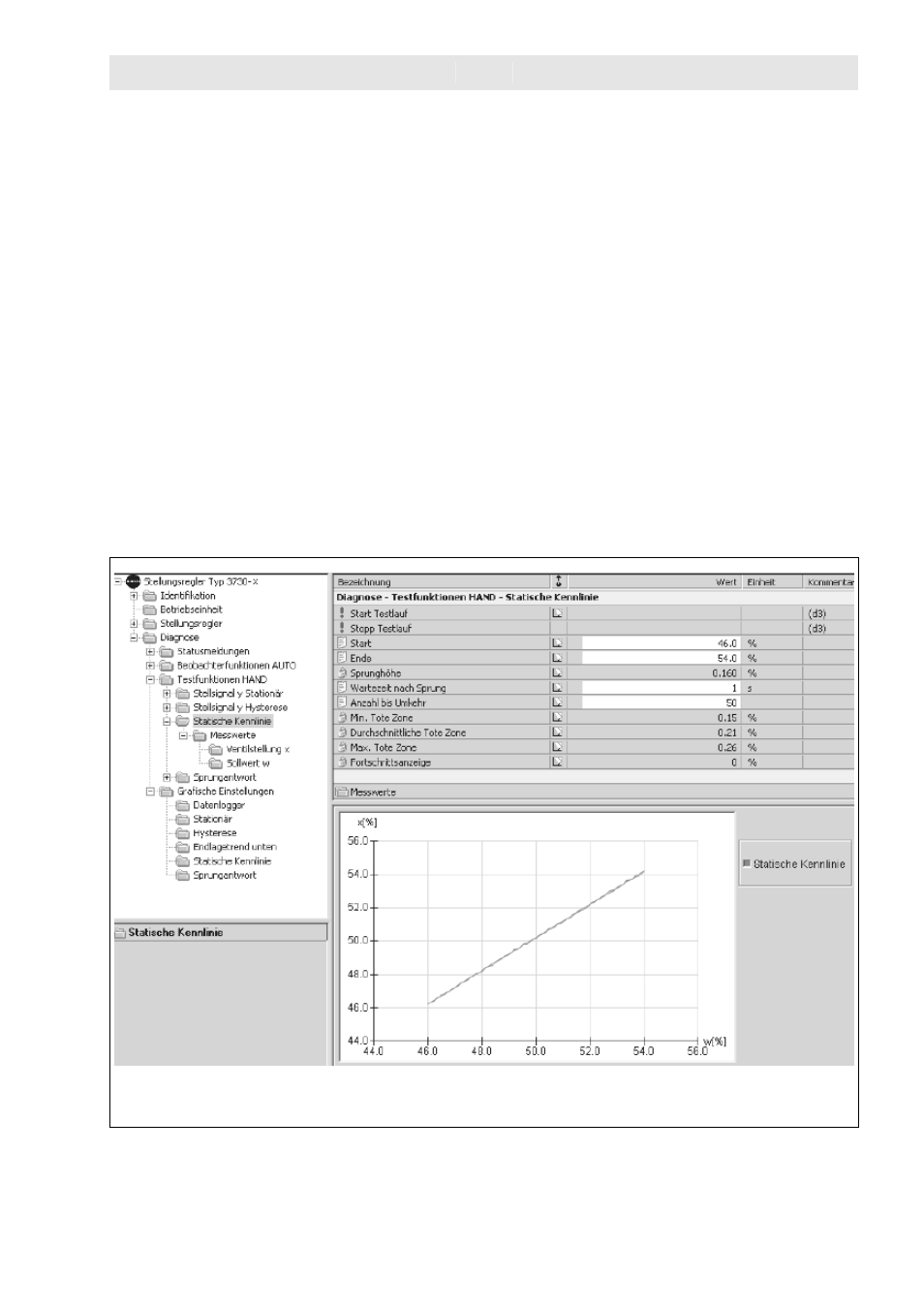

Рис.13 • Статическая характеристика
