- 12 -
Функции контроля AUTO
EB 8388 RU
В строке (см. рис.4) >Anzahl представлена
сумма
зафиксированных
и
классифицированных до настоящего момента
измеренных значений.
В строке >Mittelwert x Lang (среднее значение
х) представлен интервал положений, где в
среднем
наиболее
часто
отмечалось
нахождение клапана.
Для
того,
чтобы
лучше
выявлять
кратковременные
изменения
положения
клапана,
последние 100 значений,
измеренных с минимальным интервалом, (по
умолчанию 1 с) хранятся в циклическом
накопителе. Интервал измерений может
задаваться в каталоге [Kurzzeitbetrahtung]
>Abtastrate Kurzzeithistogramm
([Кратковременный
анализ] > Интервал
отсчета кратковременной гистограммы).
При изменении интервала отсчета прежние
данные
кратковременной
диаграммы
автоматически стираются.
В строке [Kurzzeitbetrahtung] >Mittelwert x Kurz
([Кратковременный
анализ] > Среднее
значение х Кратко) находится усредненная
расположенность к конкретному интервалу,
рассчитанная по последним 100 значениям
измерений, содержащихся в циклическом
накопителе.
В каталоге [Statusmeldungen >Ruecksetzen]
([Сообщения статуса] > Сброс) имеется
возможность сброса данных.
2.3 Гистограмма
рассогласование e
Гистограмма рассогласования «е» содержит
статистическую
оценку
вычисленного
рассогласования. Это позволяет определить,
как часто возникает и насколько велико
рассогласование в течение всего срока
службы регулирующего клапана, а также
судить
о
тенденции
изменения
рассогласования в последнее время.
Для этого вычисляется рассогласование и
распределяется по интервалам с жестко
заданными границами.
Индицируются процентные значения того, как
часто
сохраняется
рассогласование
в
пределах конкретного интервала.
Индикация осуществляется в графической
форме, в виде столбцов диаграммы. В
идеальном случае рассогласование должно
быть как можно меньше.
Как в каталоге гистограммы положения
клапана,
в
каталоге
рассогласования
[Histogramm Regelabweichung e] -
([Гистограмма
рассогласование
е]
представлены статистические данные на
основе долговременного сбора результатов
измерений, которые выполняются в течение
всего срока службы позиционера. Т.е. данные
циклически пополняются (с интервалом 1 с) и
все 24 часа
накапливаются
в
энергонезависимой памяти позиционера для
перспективного анализа.

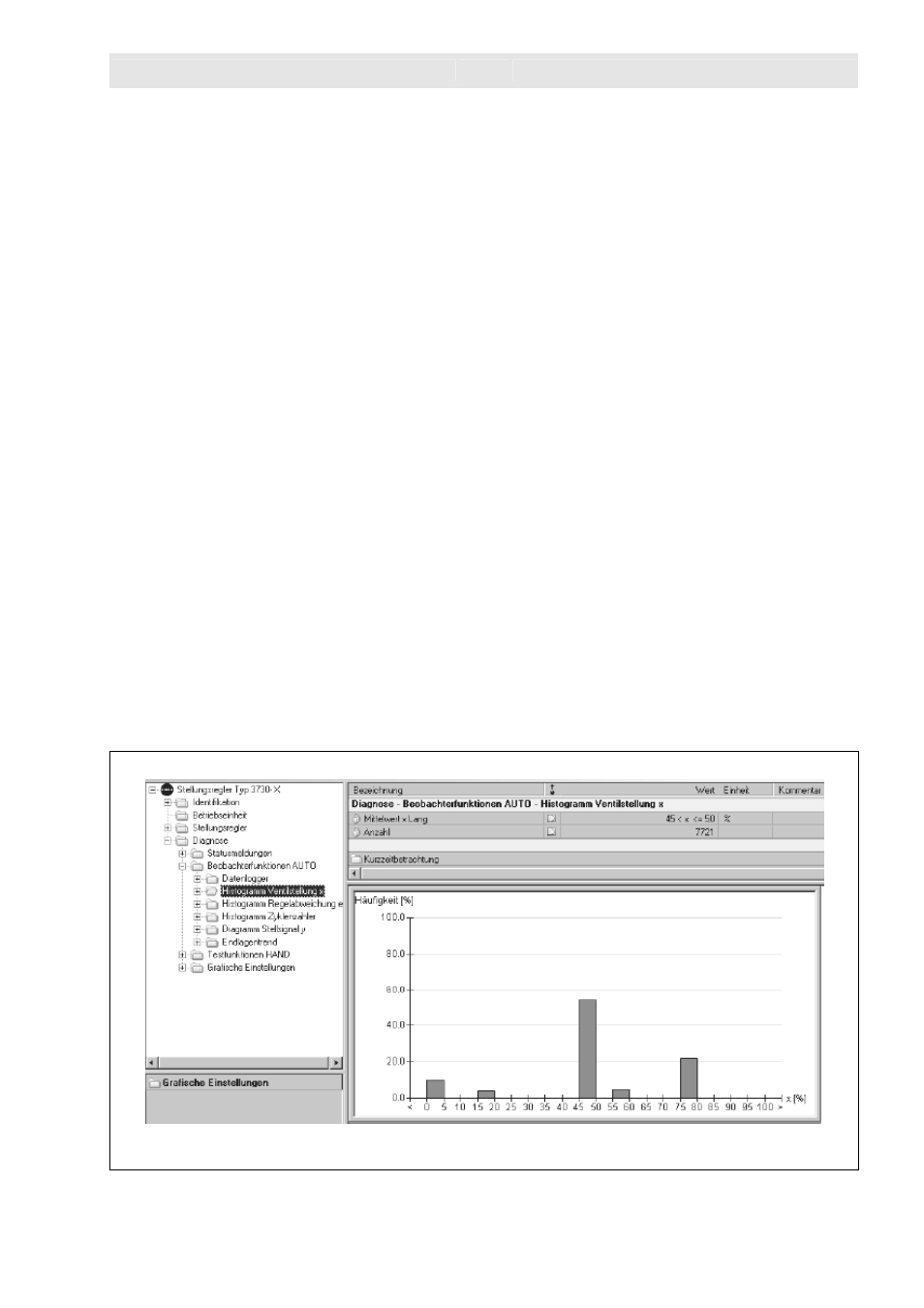

Рис.4 • Гистограмма положение клапана х
