Samson EXPERT+ ПО - Инструкция (Страница 15)

- 15 - Функции контроля AUTO
EB 8388 RU
В строке >Mittelwert z Kurz (>Среднее
значение z Кратко)
указывается
распределение интервалов, рассчитанное по
последним 100 значениям
измерений,
содержащихся в циклическом накопителе.
В каталоге [Statusmeldungen >Ruecksetzen]
([Сообщения
статуса] >Сброс) имеется
возможность сброса данных.
2.5 Диаграмма сигнал
управления y
2.5.1 Сигнал управления y
стационарный
Диаграмма сигнала управления «у» основана
на том, что положение клапана «х»
базируется на сигнале управления «у», как
внутреннем значении управляющего сигнала
i/p-преобразователя.
Зависимость этого
сигнала от положения клапана линейная,
аналогично
управляющему давлению в
пневматическом приводе.
По завершении процесса инициализации этот
график сохраняется в позиционере в качестве
опорной характеристики.
Управляющее давление на клапане
изменяется даже при одинаковом положении
конуса,
когда клапан осуществляет
регулирование процесса, т.к. усилия потока
среды нарушают равновесие сил на штоке
клапана.
Похожий эффект создается, если пружины
привода
со временем теряют свое
предварительное напряжение из-за
повреждения одной или нескольких пружин.
Как следствие –
происходит изменение
взаимосвязи между внутренним сигналом
управления «у» и положением клапана.
При снижении силы пружин в клапане с
положением
безопасности «пружинами
закрывается» сигнал «у» смещается вниз при
неизменном наклоне характеристики. С
другой стороны перепад давления на
клапане,
регулирующем процесс,
дополнительно способствует падению
сигнала «у» и делает его независимым от
положения клапана, т.к. требует сохранения
уклона характеристики.
Если в пневмосистеме возникает утечка,
например, из-за недостаточного уплотнения в
соединениях, либо вследствие повреждения
мембраны, сигнал управления «у» для какого-
нибудь определенного положения клапана
возрастает непрерывно, по отношению к
опорной характеристике.

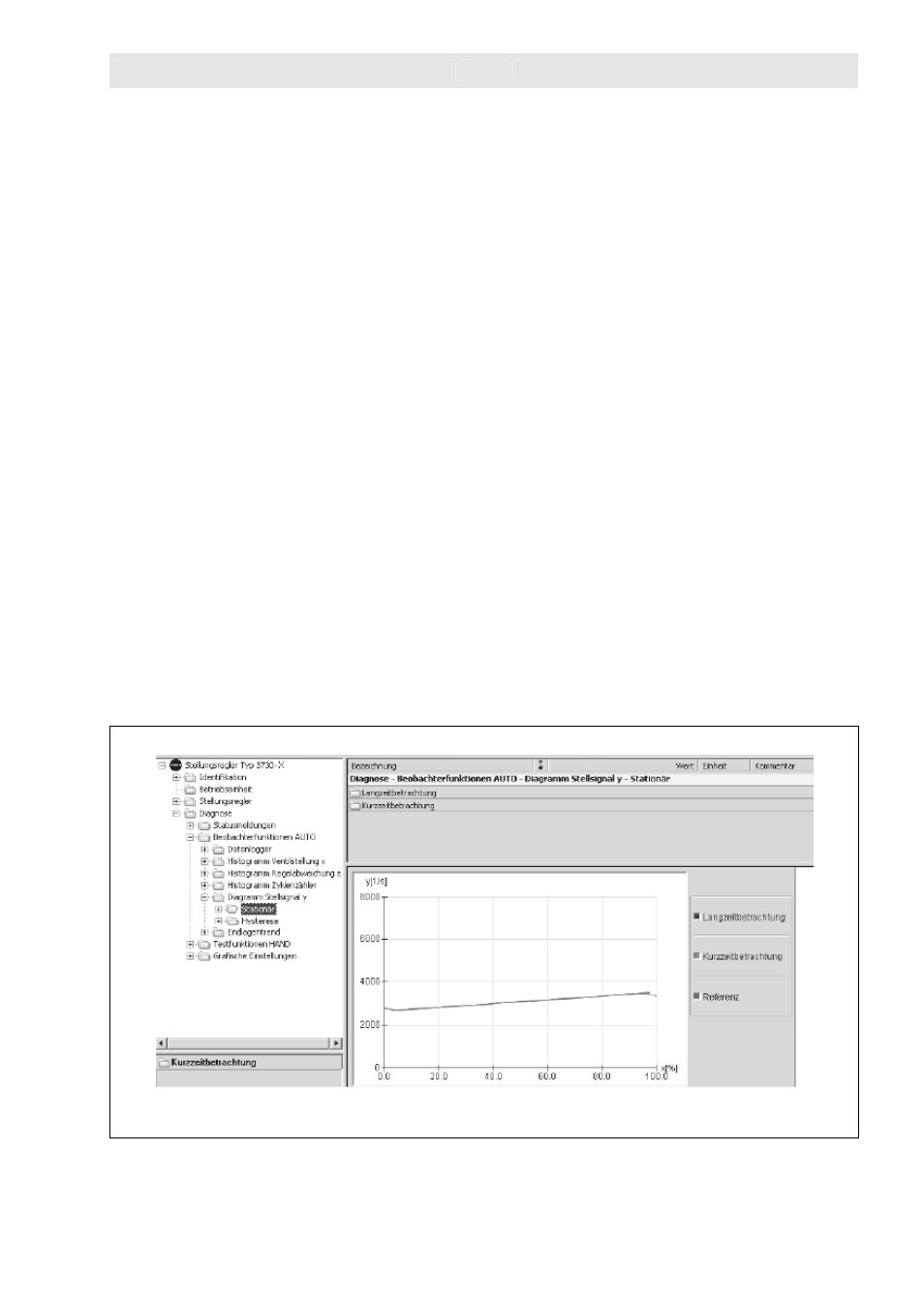

Рис.7 • Диаграмма сигнала управления «у» стационарный
