Всякое последующее измерение
записывается в позиционере как повторное
измерение. Имевшиеся в позиционере до
этого
момента повторные измерения
перезаписываются. Однако более старая
повторная запись измерений перед новым
тестом
может быть прочитана через
присоединенный персональный компьютер и,
при необходимости, на этом компьютере
сохранена.
Во время проведения теста на дисплее
позиционера
попеременно появляются
сообщения d2 и tEST. Символ ручного
режима - на дисплее сигнализирует о
работе позиционера в ручном режиме.
Отображение записанных параметров
В каталоге [Stellsignal y Hysterese]-[Сигнал
управления «у» Гистерезис] (см. эту строку на
рис. 12 окна программы TROVIS-VIEW)
находятся графические отображения опорной
характеристики и результаты последних
измерений.
При этом зафиксировано изменение сигнала
управления Δy в зависимости от положения
клапана «х».
В каталоге [Refrenzwert Ventilstellung]-
[Опорные значения положения клапана]
перечислены достигнутые опорные позиции.
В каталогах [Refrenzmessung Hysterese]-
[Опорное
измерение Гистерезис] и
[Wiederholungswert Hysterese]-[Повторный
замер
Гистерезис] сгруппированы
рассчитанные значения гистерезиса Δy.
Условия тестирования
 Для анализа требуется успешная
запись опорной характеристики и
линий повторных измерений. Если до
запуска теста не была записана
опорная
характеристика, то
результаты тестирования будут
зафиксированы в качестве опорной
характеристики.
 Обязательно соблюдать требования
раздела 1.6, в случае, когда
используется привод двойного
действия с обратным усилителем или
пневмоусилитель (Booster), либо
установлен
режим инициализации
“SUb”.

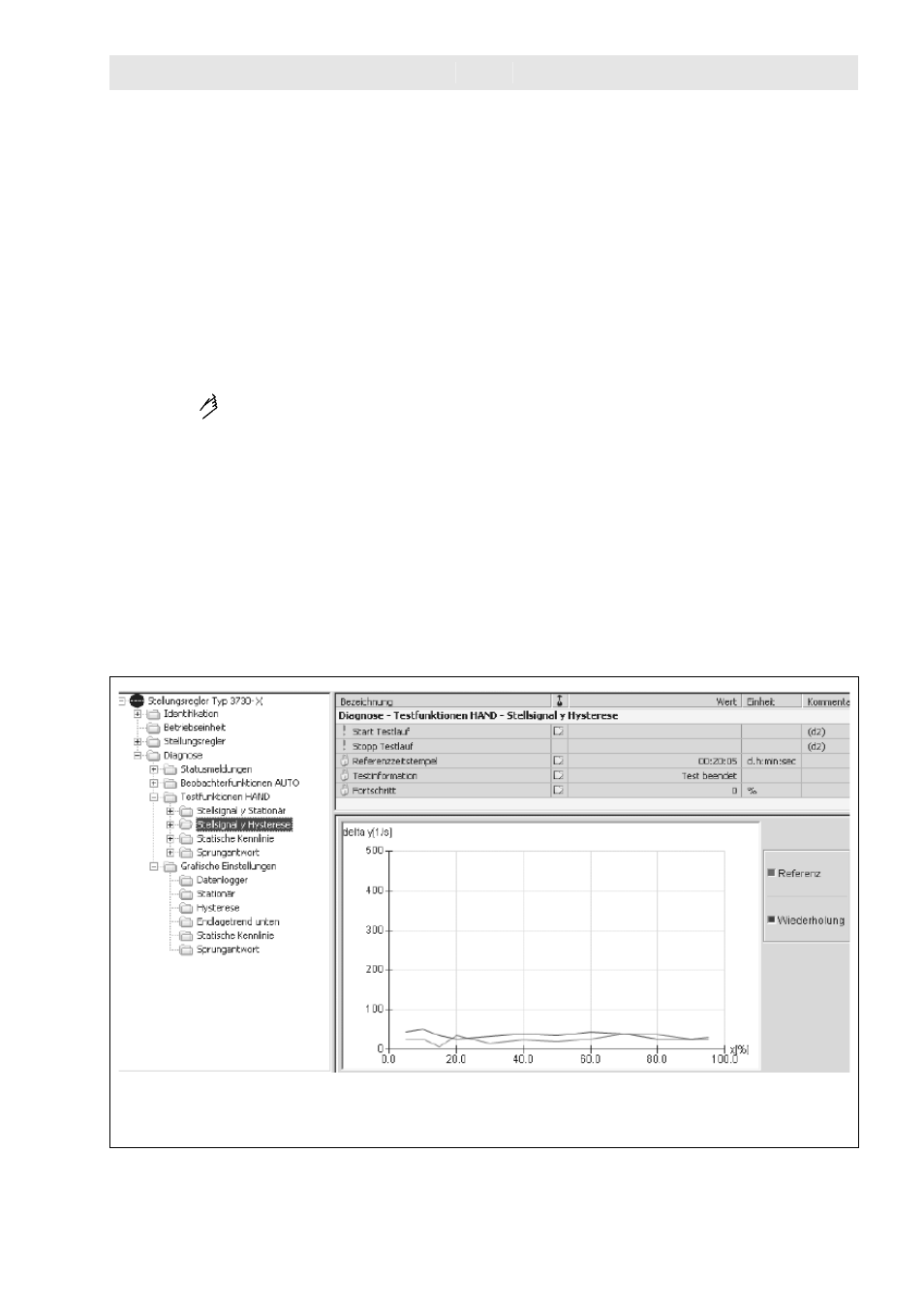

Рис.12 • Сигнал управления «у» гистерезис
