- 13 -
Функции контроля AUTO
EB 8388 RU
Дополнительная
информация,
которая
получается из диаграммы в период всего
срока службы, представлена на рис. 5. При
этом
максимальное
и
минимальное
рассогласование приводятся как опорные
характеристики.
Для
того,
чтобы
лучше
выявлять
кратковременные изменения рассогласования
в ближайший прошедший период времени,
последние 100 значений, измеренных с
минимальным интервалом, (по умолчанию 1
с) хранятся в циклическом накопителе.
Интервал измерений может задаваться в
каталоге [Kurzzeitbetrahtung] >Abtastrate
Kurzzeithistogramm ([Кратковременный
анализ] > Интервал отсчета кратковременной
гистограммы).
При изменении интервала отсчета прежние
данные
кратковременной
диаграммы
автоматически стираются.
В строке >Mittelwert е Kurz (>Среднее
значение е Кратко) указывается интервал, в
который
попадает
рассогласование,
рассчитанное по последним 100 значениям
измерений, содержащихся в циклическом
накопителе.
В каталоге [Statusmeldungen >Ruecksetzen]
([Сообщения статуса] > Сброс) имеется
возможность сброса данных.
2.4 Гистограмма циклического
счетчика
Гистограмма дает представление о частоте
повторения и размерах проходимых клапаном
интервалов рабочего хода.
Циклический
интервал
начинается
с
изменения направления рабочего хода.
Расчетный ход клапана между двумя точками,
в которых его направление движения
изменяется
на
противоположное,
представляет размер интервала.
Гистограмма
циклического
счетчика
представляет
статистическую
оценку
циклических
интервалов.
Тем
самым
циклический
счетчик
отражает
еще
информацию
о
динамической
нагрузке
сильфона и/или набивки сальника.

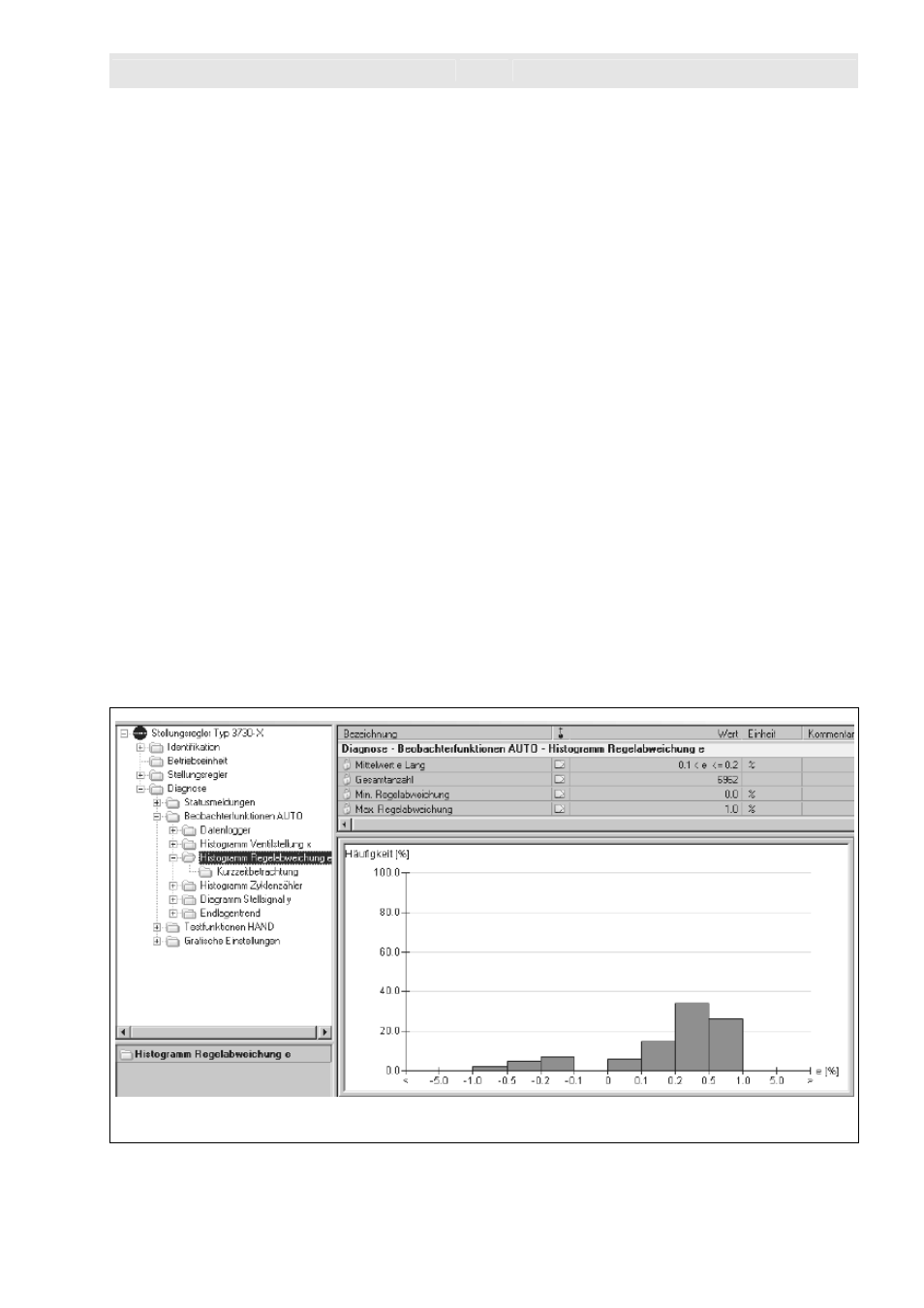

Рис.5 • Гистограмма рассогласование е
