3. Поверните планшайбу наклона (диапазон: ±75 градусов), чтобы отрегулировать наклон камеры
(см. рис. 36).
ПРИМЕЧАНИЯ
•
Данный объектив можно повернуть в обратном направлении, но при этом происходит
переворот азимута. В таком случае поверните планшайбу в сторону на 180 градусов для
исправления азимута изображения.
•
При установке под углом, близким к горизонтали, на изображение может проецироваться
тень от купольной крышки.

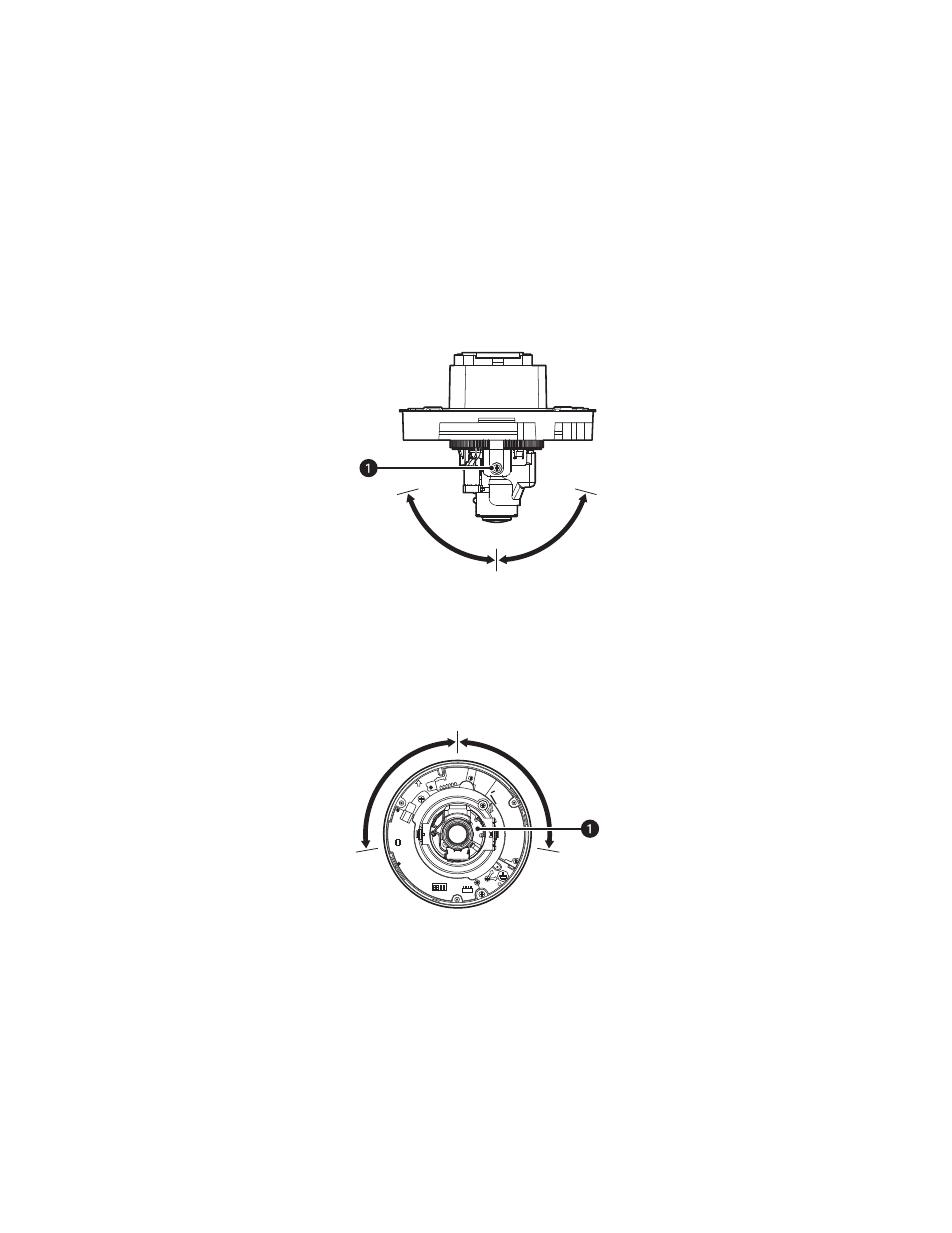

Рис. 36. Регулировка наклона (на рис. модель с дневным/ночным режимом)
4. Отрегулировав наклон камеры, затяните фиксирующие винты планшайбы и наклона с обеих
сторон камеры. Рекомендуемый момент затяжки составляет 0,59 Н.м (6 кгс.см).
5. Поверните регулятор азимута (диапазон: ±100 градусов) для настройки азимутального угла
изображения (см. рис. 37).
Рис. 37. Регулировка азимутального угла (показана цветная модель)
ᕡ
Фиксирующий винт наклона
ᕡ
Регулятор азимута
75°
75°
LOCK
TOP
100°
100°
