36
C3473M-C-RU (10/10)
8. Установите крепление камеры (входит в комплект) на монтажный потолочный кронштейн с
помощью четырех винтов с крестовым шлицем (Phillips) (входят в комплект). Рекомендуемый
момент затяжки составляет 0,78 Н м (0,58 фунт-силы фут).

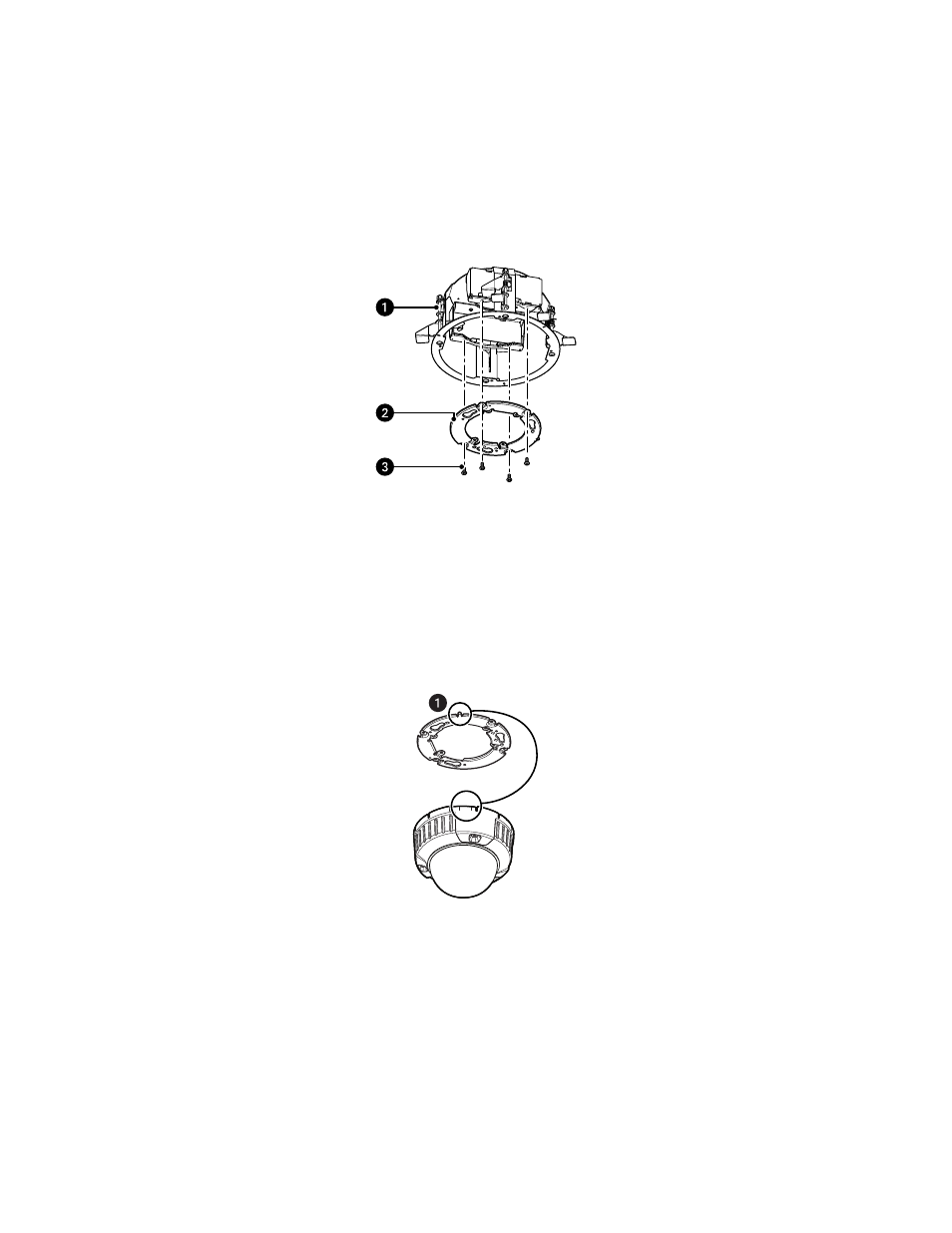

Рис. 25. Установка крепления камеры на монтажный кронштейн камеры
9. Присоедините кабели камеры (см. Соединения на стр. 49).
10. Установите камеру.
a.
Прикрепите камеру к креплению камеры, выравнивая метку «OPEN» на камере с выступом
на креплении камеры (см. рис. 26).
Рис. 26. Установка камеры на крепление камеры (монтаж заподлицо)
ᕡ
Потолочный монтажный кронштейн
ᕢ
Крепление камеры
ᕣ
Винты
ᕡ
Выступ
FR
ONT
TO
P
LOCK
OPEN
FR
ON
T
TOP
