28
C3473M-C-RU (10/10)
6. Проложите кабели между креплением камеры и монтажной основой (см. рис. 11).
Прокладка кабелей показана на рис. 11 в качестве примера. Прокладка кабелей зависит
от условий установки.

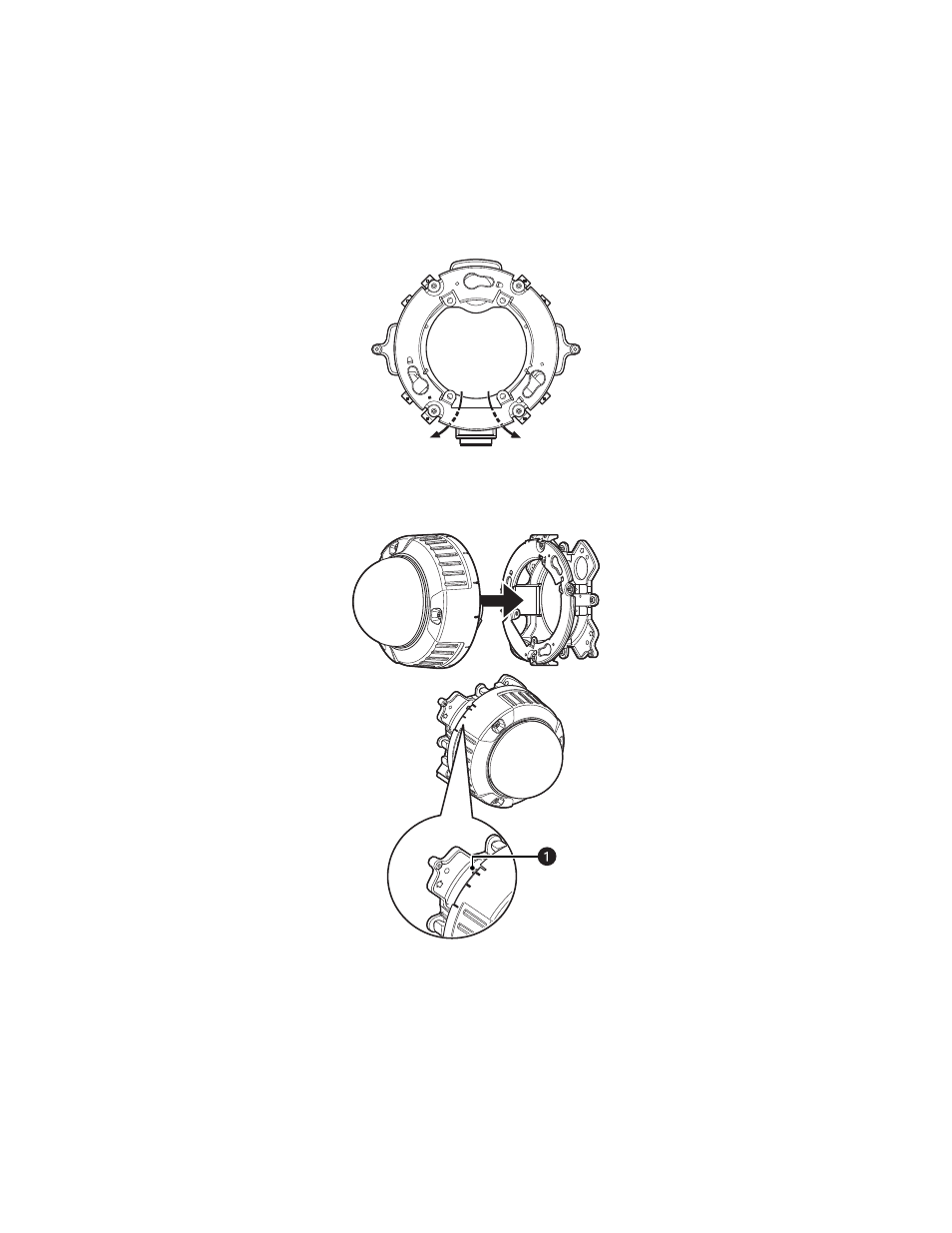

Рис. 11. Прокладка кабелей
7. Установите камеру.
a.
Прикрепите камеру к креплению камеры, выравнивая метку «OPEN» на камере с выступом
на креплении камеры (см. рис. 12).
Рис. 12. Установка камеры на крепление камеры (поверхностный монтаж)
ᕡ
Выступ
LOCK
OPEN
LOCK
OPEN
