6. Закрепите монтажный кронштейн на потолочной плите четырьмя невыпадающими потолочными
крепежными винтами.
При повороте винтов крепления к потолочной плите против часовой стрелки монтажный кронштейн
закрепляется за счет затягивания потолочной плиты между нижней частью монтажного кронштейна
и креплениями потолочной плиты (см. рис. 24). Рекомендуемый момент затяжки составляет
0,78 Н м (0,58 фунт-силы фут).

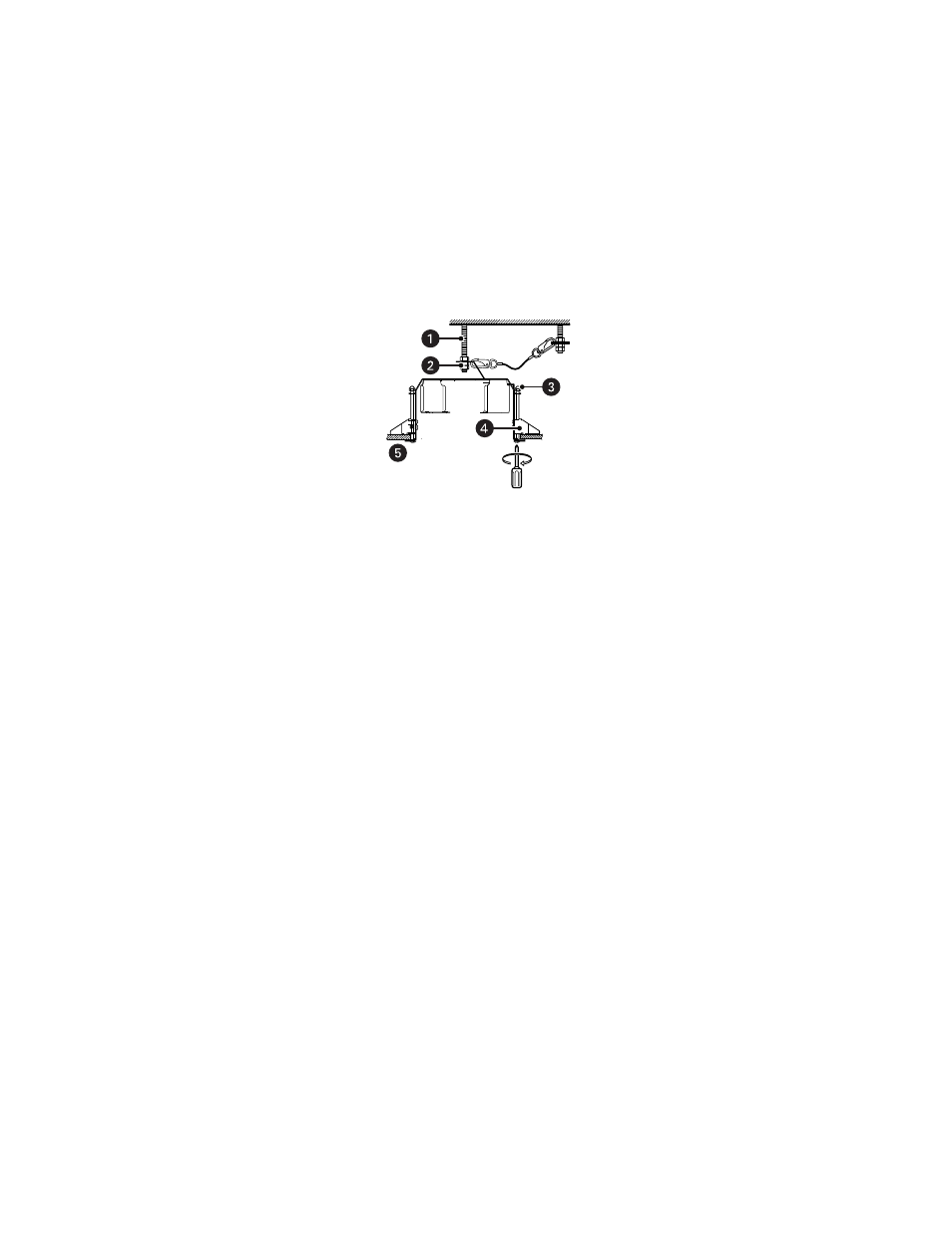

Рис. 24. Закрепление монтажного кронштейна на потолке
7. Для закрепления монтажного кронштейна на первом фундаментном болте применяйте сдвоенные
шайбы (не входят в комплект) (см. рис. 24).
ᕡ
Первый фундаментный болт
ᕢ
Сдвоенные шайбы
ᕣ
Болт крепления к потолочной плите
ᕤ
Кронштейн потолочной плиты
ᕥ
Потолочная плита
