Инструкция по эксплуатации Pelco Camclosure 2_series_IS51_installation
Страница 20
20
C3473M-C-RU (10/10)
МОДЕЛИ ДЛЯ ДНЕВНОГО/НОЧНОГО НАБЛЮДЕНИЯ И ЦВЕТНЫЕ
МОДЕЛИ

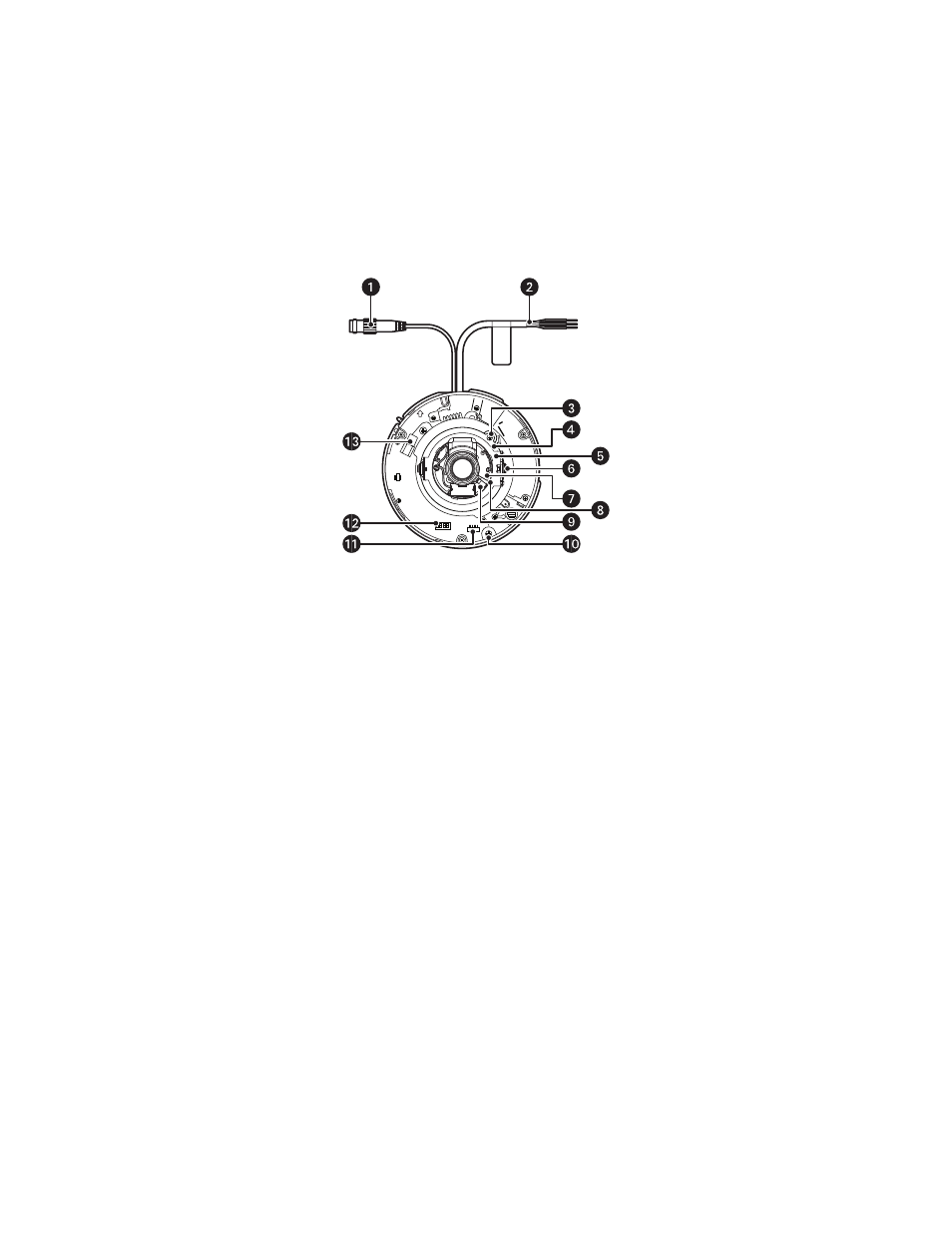

Рис. 5. Обзор моделей для дневного/ночного наблюдения и цветных моделей
ᕡ
Кабель выходного видеосигнала: обеспечивает передачу композитных видеосигналов.
ᕢ
Шнур питания: обеспечивает подключение к внешнему источнику питания напряжением 12 В
постоянного тока или 24 В переменного тока.
ᕣ
Фиксирующий винт планшайбы панорамирования (LOCK): фиксирует планшайбу
панорамирования.
ᕤ
Планшайба панорамирования: регулирует панорамную позицию камеры.
Планшайба наклона: регулирует наклонную позицию камеры.
ᕦ
Фиксирующие винты наклона (влево и вправо): фиксируют наклонную позицию камеры.
ᕧ
Регулятор азимута: регулирует азимутальный угол камеры.
ᕨ
Рычажок фиксации масштабирования: фиксирует масштабирование после его регулировки.
Рычаг фиксации фокуса: фиксирует положение фокуса после его регулировки.
ᕫᕾ
Болт фиксации камеры: фиксирует крепление основного блока камеры.
ᕫᕵ
Выходной разъем нагревателя: обеспечивает подключение к нагревателю.
LOCK
LO
CK
TOP
