C3473M-C-RU (10/10)
37
b.
Вставьте монтажные винты камеры в монтажные отверстия крепления камеры, затем
поверните камеру по направлению стрелки до положения «LOCK», чтобы закрепить камеру
на креплении без каких-либо зазоров (см. рис. 27).

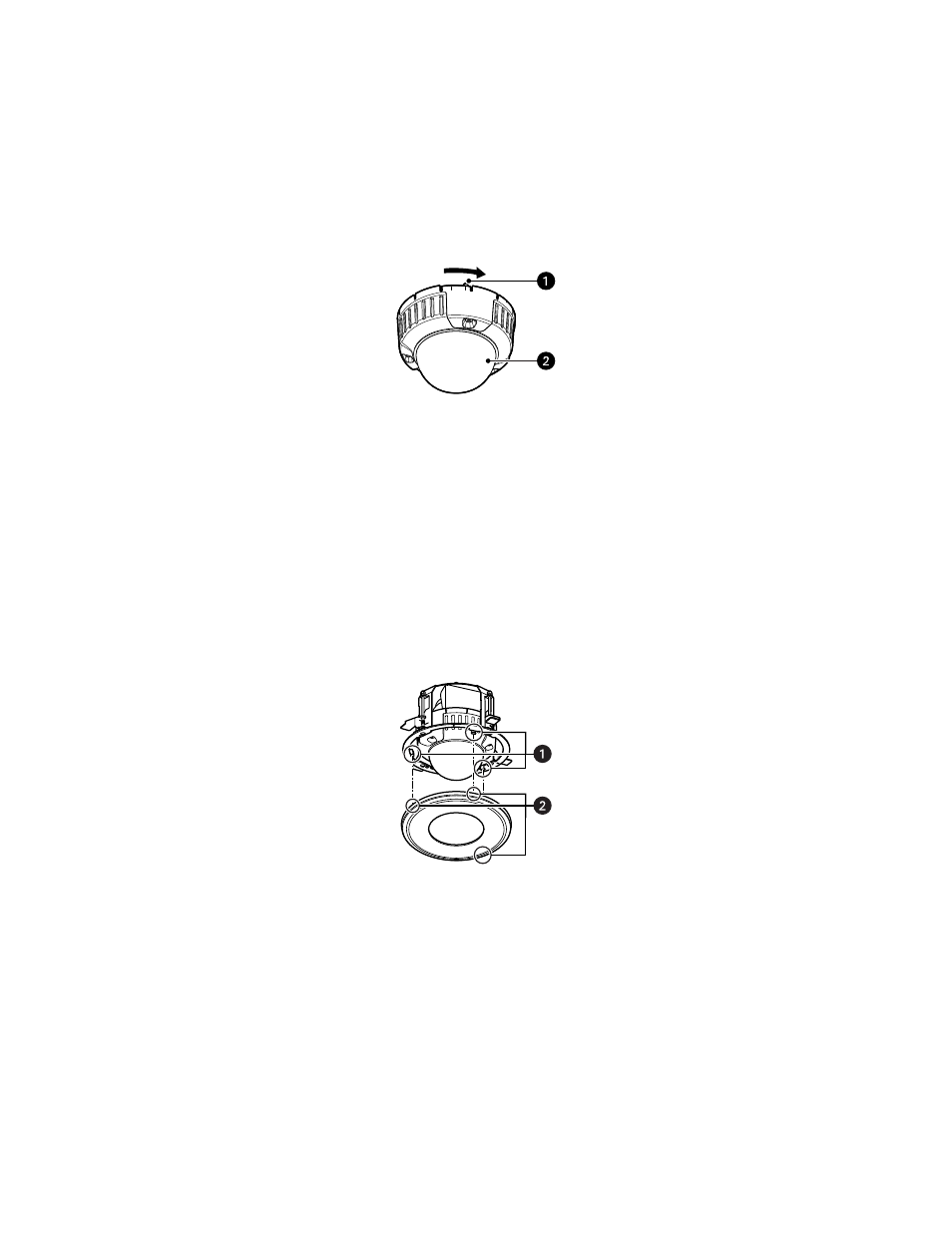

Рис. 27. Закрепление камеры на креплении камеры (монтаж заподлицо)
11. Снимите наружный и внутренний купол (см. Отсоединение внутреннего купола на стр. 38).
12. Отрегулируйте положение камеры (см. Настройка Телекамеры: Модели Super Dynamic 5 (SD5)™
13. Установите наружный и внутренний купол (см. Установка корпуса и внутреннего купола на
14. Прикрепите потолочную крышку к потолочному монтажному кронштейну.
a.
Выровняйте выступы на потолочной крышке по крюкам на потолочном монтажном
кронштейне (см. рис. 28).
b.
Поворачивайте потолочную крышку против часовой стрелки и прижимайте вверх до
защелкивания крышки в требуемом положении.
Рис. 28. Установка потолочной крышки
ᕡ
Выступ
ᕢ
Корпус
ᕡ
Крюки
ᕢ
Выступы
LOCK
OPEN
