30
C3473M-C-RU (10/10)
10. Проведите присоединенные кабели через кабельный ввод монтажной основы (см. рис. 15).
ПРИМЕЧАНИЕ: Во избежание зажатия кабелей при прикреплении крышки держите кабели в
кабельном вводе.

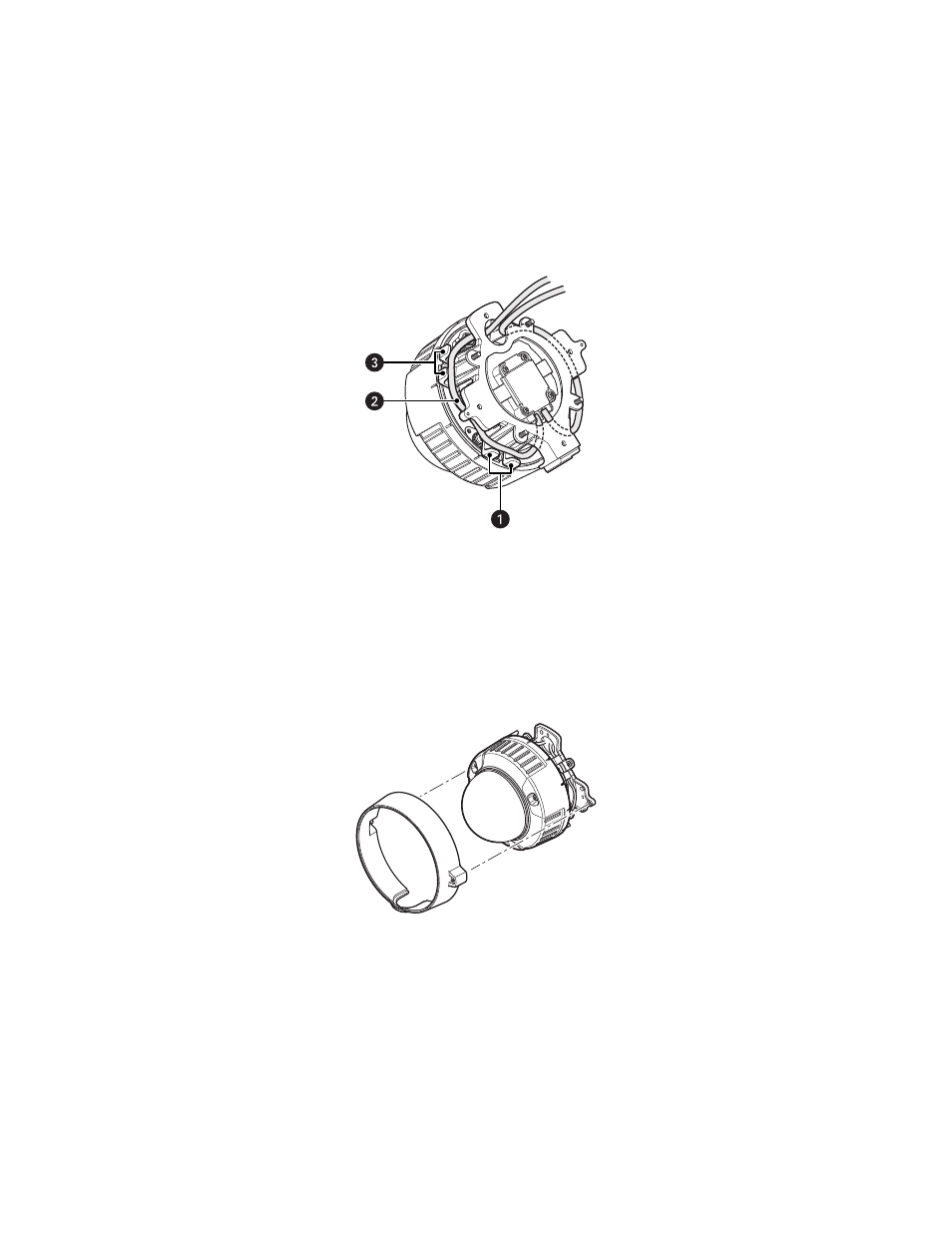

Рис. 15. Прокладка кабелей
11. Установите крышку монтажной основы (входит в комплект) на монтажную основу (см. рис. 16).
ПРИМЕЧАНИЕ: Во избежание зажатия кабелей при прикреплении крышки держите кабели в
кабельном вводе.
Рис. 16. Установка крышки основы
ᕡ
Кабельный ввод
ᕢ
Присоединенный кабель
ᕣ
Кабельный ввод
