C3473M-C-RU (10/10)
29
b.
Вставьте монтажные винты камеры в монтажные отверстия крепления камеры, затем
поверните камеру по направлению стрелки до положения «LOCK», чтобы закрепить камеру
на креплении без каких-либо зазоров (см. рис. 13).

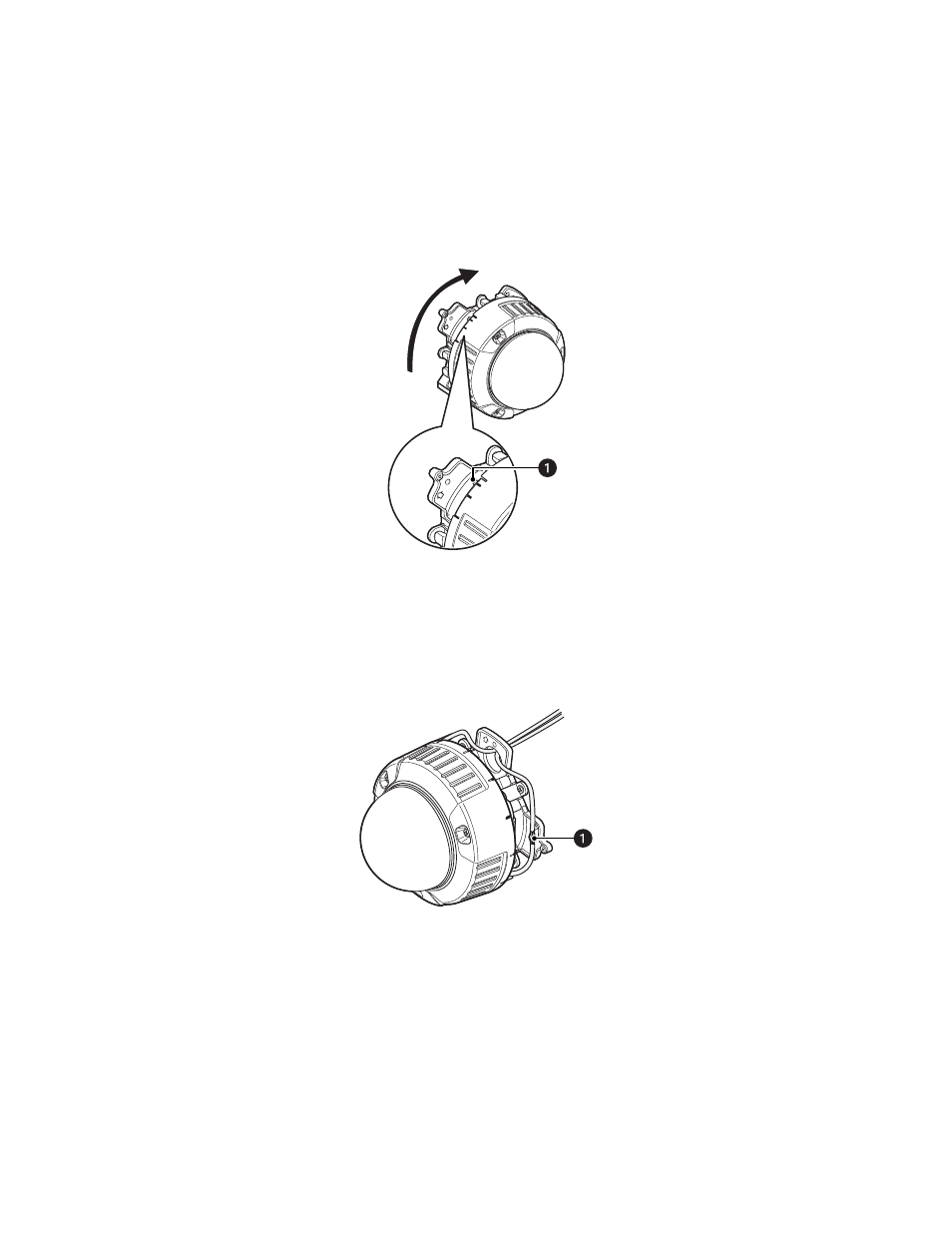

Рис. 13. Закрепление камеры на креплении камеры (поверхностный монтаж)
8. Подсоедините шнур питания и кабель видеовыхода к боковому входу монтажной основы
(см. рис. 14 и Соединения на стр. 49).
9. Обеспечьте водонепроницаемость присоединенного участка (см. Обеспечение водостойкости в
местах соединения кабеля на стр. 49).
Рис. 14. Выполнение кабельных соединений
ᕡ
Выступ
ᕡ
Кабельные соединения
LOCK
OPEN
LOCK
OPEN
