C3473M-C-RU (10/10) 25
c. Вставьте монтажные винты камеры в монтажные отверстия крепления камеры, затем
поверните камеру по направлению стрелки до положения «LOCK», чтобы закрепить камеру
на креплении без каких-либо зазоров.

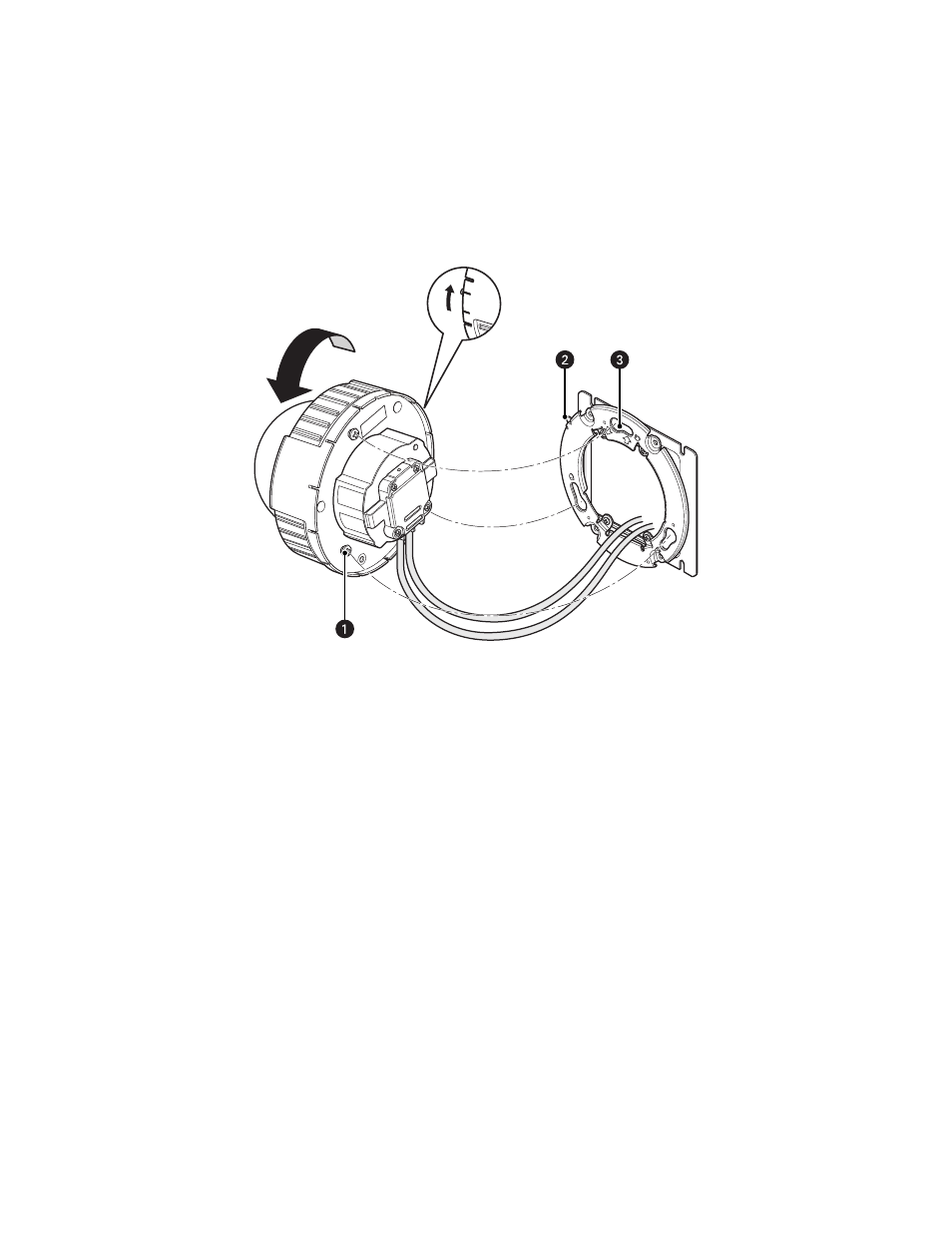

Рис. 7. Установка камеры на сдвоенную клеммную коробку
3. Снимите наружный и внутренний купол (см. Отсоединение внутреннего купола на стр. 38).
4. Отрегулируйте положение камеры (см. Настройка Телекамеры: Модели Super Dynamic 5 (SD5)™
на стр. 38).
5. Установите наружный и внутренний купол (см. Установка корпуса и внутреннего купола на
стр. 48).
ᕡ
Монтажные винты крепления
ᕢ
Выступ
ᕣ
Монтажное отверстие камеры
FRONT
TOP
OPEN
LOCK
