Раздел 2 - Информация о силовом агрегате
Страница 18
90-8M0057538
rus
МАРТ 2011
После определения и устранения причины перегрузки замените все перегоревшие плавкие предохранители.
a b c
d
e
f
27000

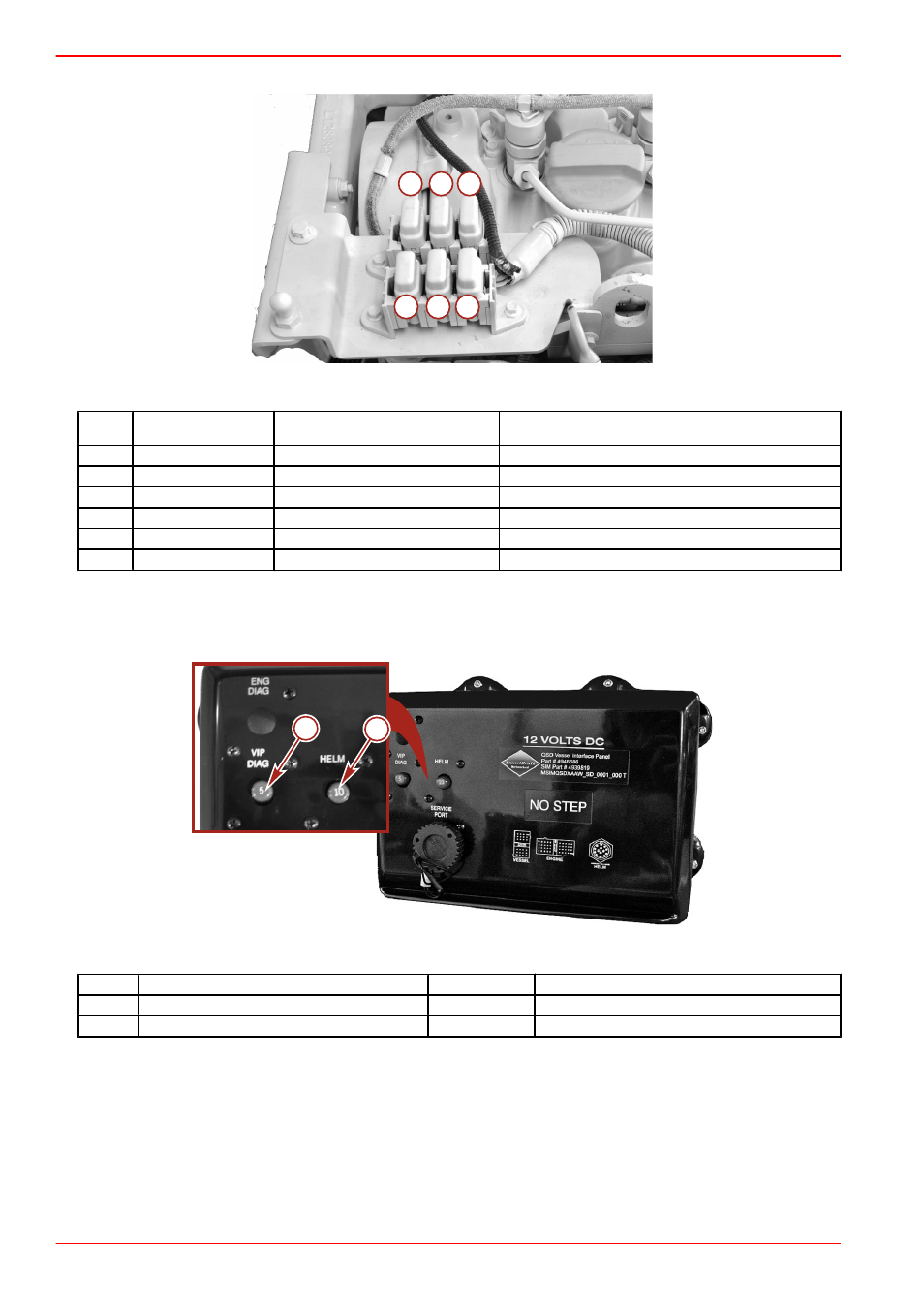

Панель плавких предохранителей 2.0
Справка Плавкий предохранитель
Защита
Расположение на панели плавких предохранителей (спереди
двигателя)
a
20 А
Некоммутируемое питание к штурвалу
Нижний слева
b
10 А
Коммутируемое питание к ECM
Средний слева
c
10 А
Питание от замка к ECM
Верхний слева
d
5 А
Питание — диагностический соединитель
Верхнее справа
e
15 А
Коммутируемое питание от ECM к SIM
Средний справа
f
15 А
Коммутируемое питание к ECM
Нижний справа
Защита от перегрузки интеграционной панели судна (VIP)
Интеграционная панель судна (VIP) содержит 2 автоматических выключателя, которые помогают защитить
электропроводку двигателя, проводку датчика судна и проводку штурвала.
27818
a
b
Автоматические выключатели интеграционной панели судна (VIP)
Справка
Номинальный ток автоматического выключателя
Защита
Расположение на панели плавких предохранителей
a
5 А
Диагностика VIP
Влево
b
10 А
Штурвал
Вправо
