инструкция по эксплуатации станка JET модели JPSG-0618H
6

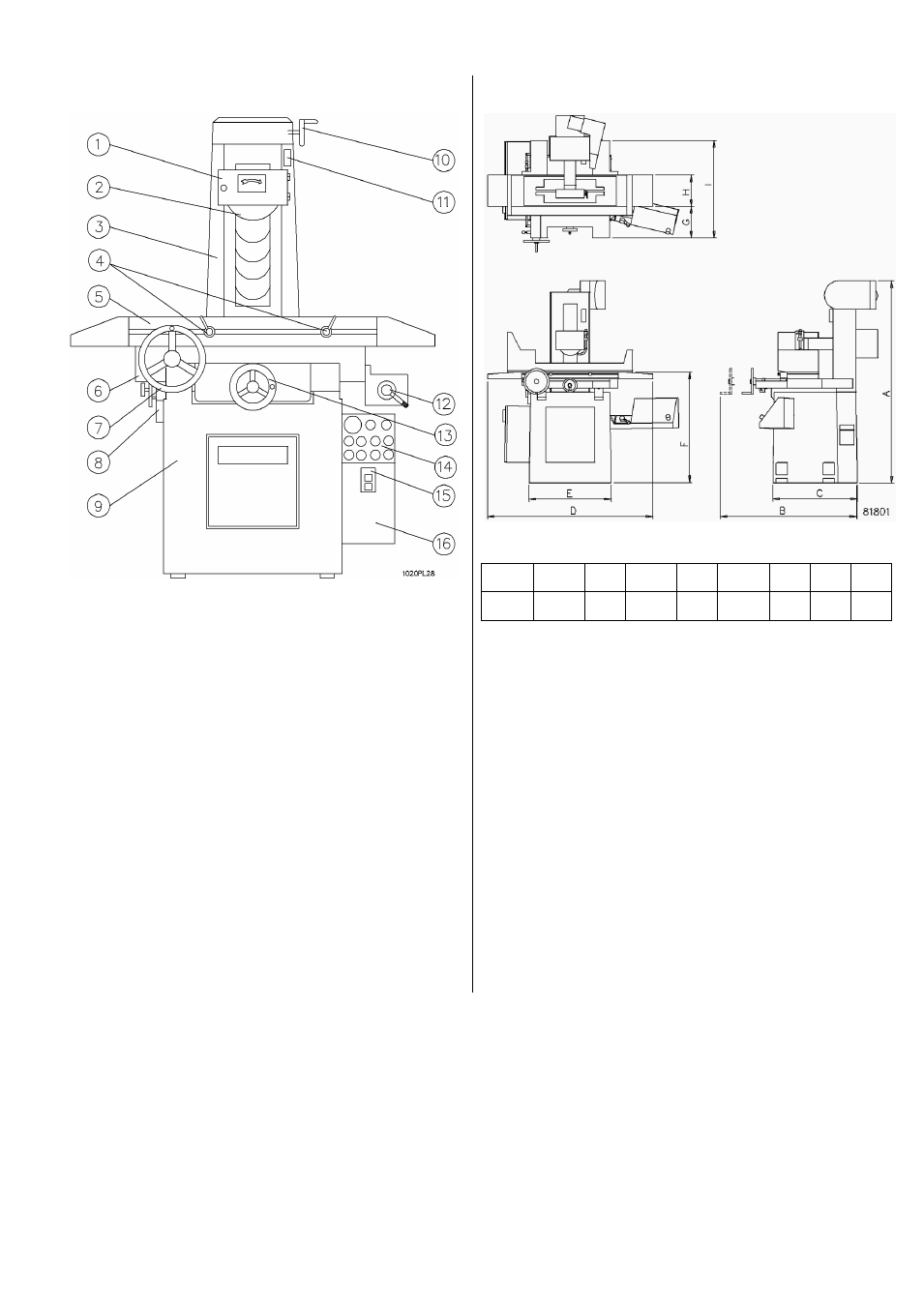

2.3 Основные узлы станка
1 ....
Защитный кожух шлифовального суппорта
2 .... Шлифовальный круг
3 .... Стойка
4 .... Ограничители продольного перемещения
стола
5 ....
Шлифовальный стол
6 .... Каретка стола
7 ....
Маховик продольного перемещения
8 ....
Ограничители поперечного перемещения
стола
9 ....
Станина
10 ..
Маховик перемещения шпинделя
11 .. Инструментальный шкаф
12 .. Управление продольным перемещением
стола
13 ..
Управление поперечным перемещением
стола
14 ..
Пульт управления
15 ..
Выключатель СОЖ и вытяжки
16 .. Электрический шкаф
2.4 Габаритные размеры и фундаментный план
A B C D E F G H I
1930 1105 645 1308 635 1010 230 280 695
