инструкция по эксплуатации станка JET модели JPSG-0618H
23
При работе с различными материалами, заме-
няйте шлифовальный круг вместе с фланцем,
чтобы сэкономить время при балансировке и
переналадке станка.
6.13 Установка круга на фланце
(1) Выбор шлифовального круга и звуковой тест
Определитесь, какой шлифовальный круг под-
ходит для вашей операции, проверьте:
а. наличие трещин, повреждений, сколов на круге
b
. имеется ли на круге какая-либо маркировка
производителя или наклейка
с. нет ли чего между кругом и фланцем
d.
не перекошена ли форма круга
Если при осмотре подходят только (b), (c), круг
можно принимать в работу, если (а), (d), отложи-
те круг.
Звуковой тест: Проверьте, хорош круг или нет.
Легко стукните по кругу деревянным молотком,
прислушайтесь, имеется ли какой-либо метал-
лический звук, стукните в другое место, есть ли
отличие в звуке? Различные звуки получаются в
результате наличия в круге внутренних трещин.
(2)
Сборка фланца
(a) Очистите и проверьте фланец
Подтвердите нижеперечисленные пункты перед
использованием фланца.
a.
Наружний диаметр фланца больше чем 1/3
внутреннего диаметра круга?
b
. Материал фланца из легированной стали? Он
имеет следы механической обработки? Выпол-
нена ли балансировка?
c.
Посадочный диаметр фланца такой же, как
внутренний диаметр шлифовального круга?
d
. Если Вы хотите использовать фланцы другого
поставщика, пожалуйста, согласуйте это с нами.

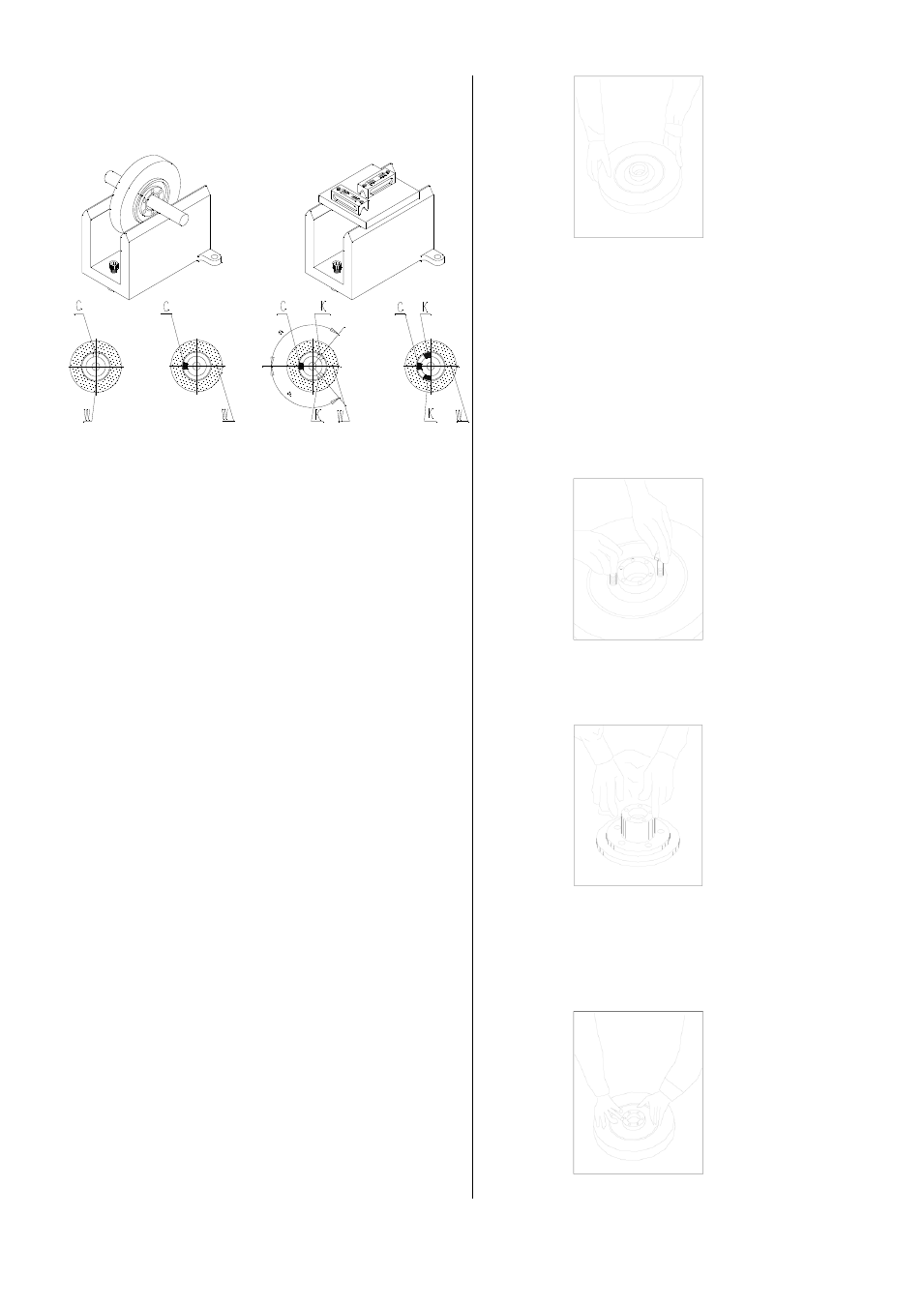

После проверки положите фланец как показано
на Рис.6.13.1. Проверьте все части: балансиро-
вочные грузики, фиксирующие винты.
Рис.6.13.1
Проверьте соответствие резьбы установочного
винта и гайки, посадочные поверхности фланца,
балансировочных грузиков и конического отвер-
стия. Если что-то не совпадает, замените фла-
нец.
b
Установите круг на фланец
Проверьте, имеется ли какая-либо маркировка
или наклейки. Установите круг на фланец как на
Рис.6.13.2 не нажимайте на круг со слишком
большим усилием. Удалите крошки и сколы в
отверстии круга, для насаживания его без уси-
лия и сопротивления.
Рис.6.13.2
c Вставка крышки фланца
Удостоверьтесь, что не повредили неподвижный
фланец, одевая крышку фланца. Проверьте,
совпадают ли оси болтов и отверстий Рис.6.13.3.
Рис.6.13.3
(d
) Поворот крышки фланца
Пожалуйста, попытайтесь повернуть крышку
фланца (Рис.6.13.4) и посмотрите, может ли он
поворачиваться плавно. Также проверьте па-
раллельность внутренней поверхности крышки и
фланца.
Рис.6.13.4
