2.8 Спецификация шлифовального круга и
шпинделя
(1) Спецификация круга:
Наружний диаметр: Ø203 мм
Внутренний диаметр: Ø31,75 мм
Ширина: 12 мм — 19 мм
Скорость вращения круга около 1800 м/мин.
(2)
Фланцы соответствуют ISO-R666.

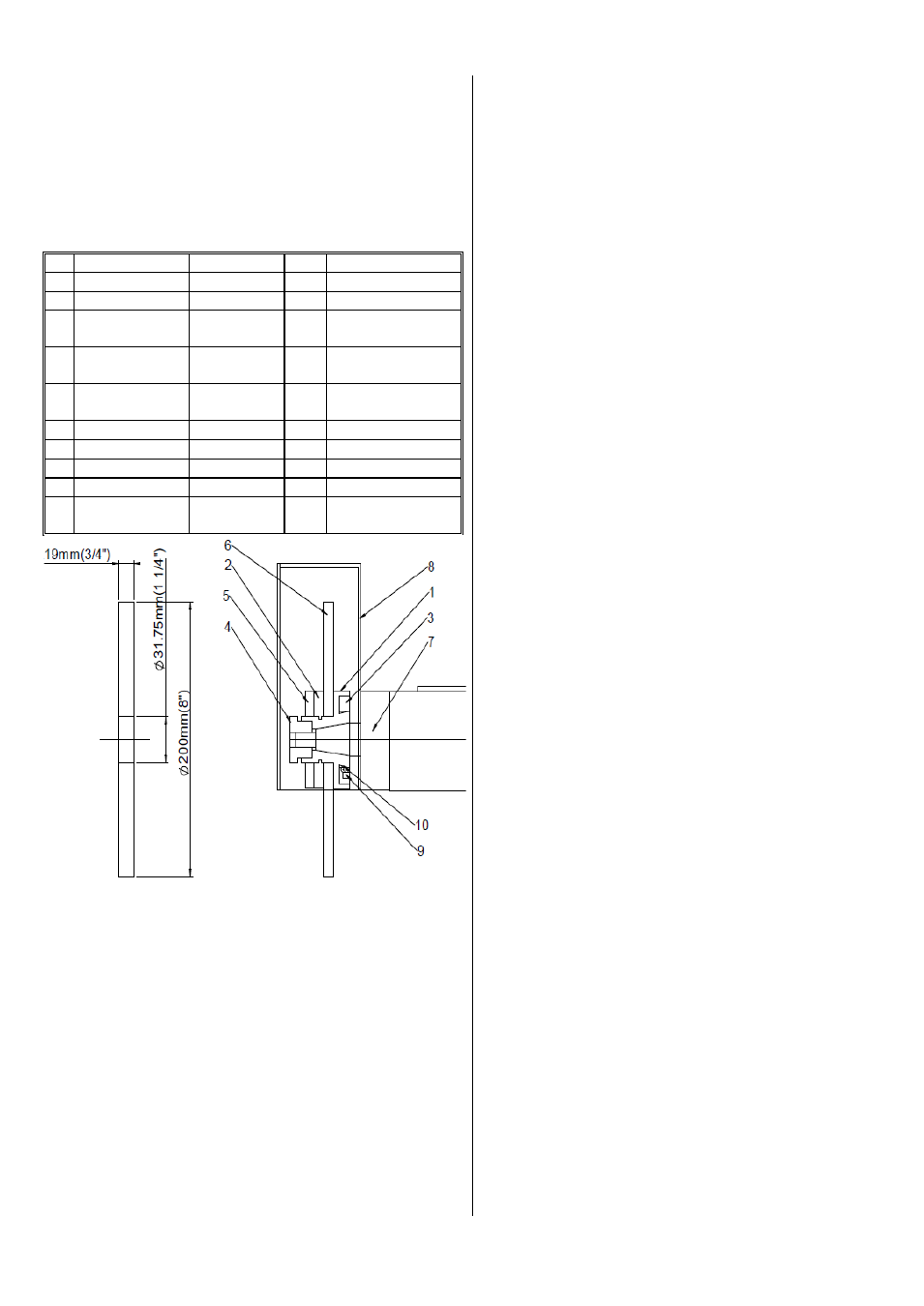

№ Описание № детали кол. Примечание
1 Фланец №100114 1
2 Блок фланца №100116-1 1
3 Балансировоч
ный блок №100119 3
4 Гайка фланца №100115-2 1 1/2”x12NC,левая
резьба
5 Зажимная
шайба №100117-1 1
6 Шлифкруг 1 200/12/31.75
7 Шпиндель №1011 1
8 Кожух круга №1012 1 Толщина 3 мм
9 Винт 3 M4x0.7Px4L( мм)
10 Шарик 3 Твердость:
60HRc, 4
мм
2.9 Технические характеристики станка
Размер стола ....................................... 152х450 мм
Макс. продольное шлифование ................. 480 мм
Макс. поперечное шлифование ................. 168 мм
Макс. расстояние ось шпинделя-стол ....... 460 мм
Размер магнитного стола .................... 150х450 мм
Продольное перемещение стола:
-
гидравлическое ......................................... 480 мм
- ручное ....................................................... 510 мм
Скорость движения стола .................... 5-23 м/мин
Поперечное перемещение стола:
-
автоматическое ступенчатое .................. 1-10 мм
- максимальное автоматическое................ 180 мм
-
максимальное ручное .............................. 195 мм
- перемещение за оборот маховика .............. 5 мм
- цена деления нониуса ............................. 0,02 мм
Вертикальное перемещение суппорта:
-
перемещение за оборот маховика .............. 1 мм
-
цена деления нониуса ........................... 0,005 мм
Шлифовальный шпиндель:
-
частота вращения ............................ 2850 об/мин
-
мощность ................................................... 1,5 кВт
Размер шлифовального круга:
-
стандартный ............................. 203х12х31,75 мм
- максимальный .......................... 203х19х31,75 мм
Размеры упаковки ................. 1940х1400х1930 мм
Масса станка (примерно) .............................. 820 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомления
потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
В технических характеристиках станков указаны
предельные значения зон обработки, для опти-
мального подбора оборудования и увеличения
сроков эксплуатации выбирайте станки с запа-
сом.
Станок предназначен для эксплуатации в закрытых
помещениях с температурой от 10 до 35˚С и отно-
сительной влажностью не более 80%.
Во избежание преждевременного выхода элек-
тродвигателя станка из строя и увеличения ре-
сурса его работы необходимо: регулярно очи-
щать электродвигатель от стружки и пыли; кон-
тролировать надежность контактов присоеди-
ненных силовых кабелей; контролировать соот-
ветствие сечения силового или удлинительного
кабеля.
Обслуживающий персонал должен иметь со-
ответствующий допуск на эксплуатацию и
проведение работ на оборудовании осна-
щенного электродвигателем напряжением
питания 380В, 50Гц.
2.1
0 Стандартная комплектация
Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Автоматическая система смазки
Система подвода СОЖ с магнитным сепарато-
ром
Алмазный карандаш для правки круга
Поперечная подача на IDG
Лампа местного освещения
Защитный экран
Регулировочные опоры
