инструкция по эксплуатации станка JET модели JPSG-0618H
24
(e)

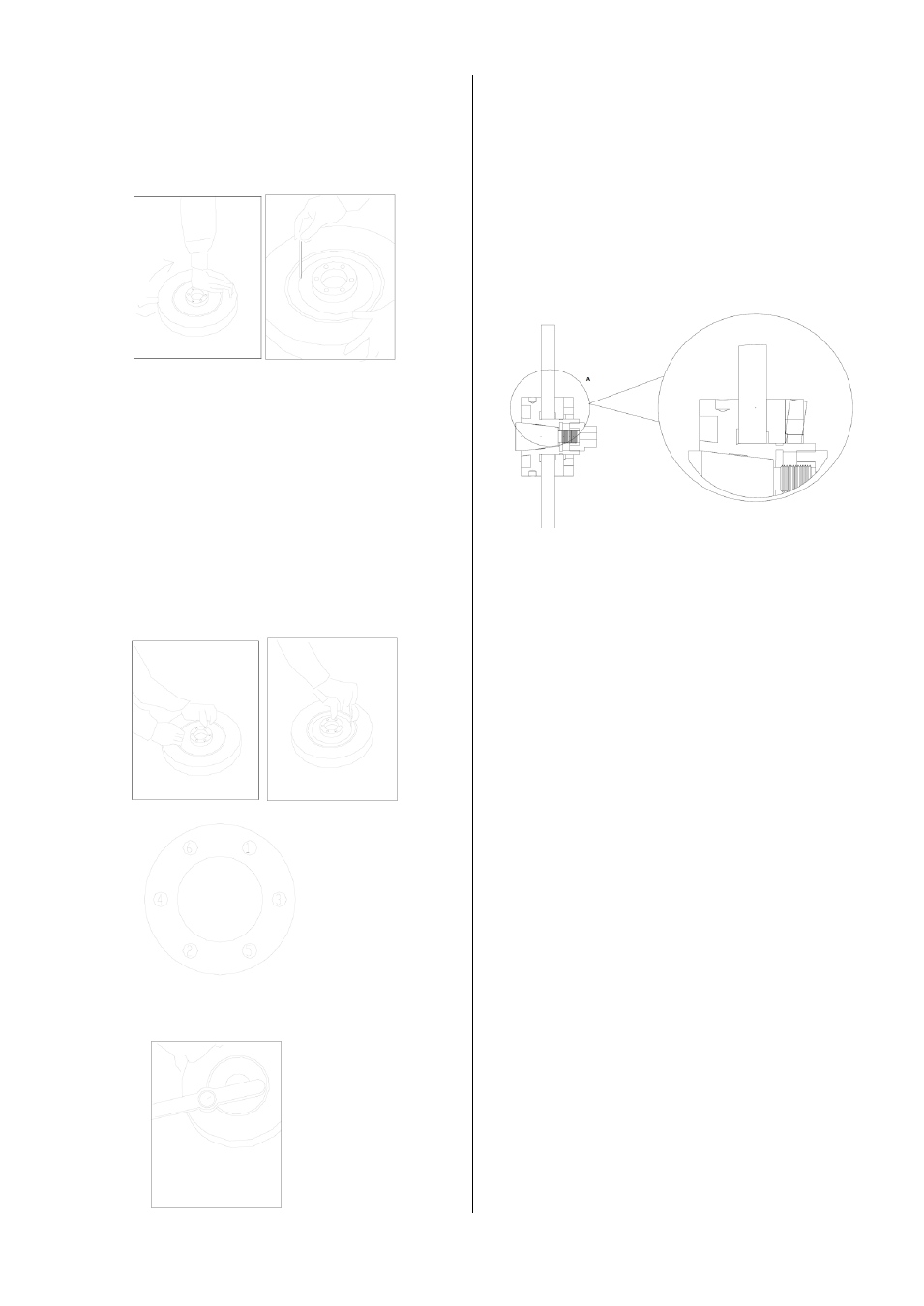

Контроль зазора между кругом и фланцем
Снимите крышку фланца, выдвиньте круг. Де-
монтируйте крышку фланца, выдвиньте круг в
сторону фланца, как на Рис.6.13.5, используя
щуп, проверьте величину зазора между шлифо-
вальным кругом и фланцем, Рис.6.13.6.
Рис.6.13.5
Рис.6.13.6
(f)
Регулировка равномерности зазора
Используя щуп толщиной вполовину меньшей от
используемого выше для проверки правильности
установочного положения круга относительно
фланца. Равномерный зазор по всей окружности
гарантированно обеспечивает соосность круга и
фланца.
(g
) Предварительная фиксация
Установите крышку фланца как на Рис.6.13.7,
вставьте винты в соответствующие отверстия.
Немного затяните винты как на Рис.6.13.8. Про-
изводите последовательную затяжку в соответ-
ствии со схемой на Рис.6.13.9.
Рис.6.13.7
Рис.6.13.8
Рис.6.13.9
(h)
Затяжка
В соответствии с Рис.6.13.10, используйте дина-
мометрический ключ, затяните винты фланца.
Рис.6.13.10
Сначала закрутите винты с усилием 2/3 от реко-
мендуемого, немного подтяните во второй и
окончательно затяните в третий подход.
Информацию по расчету необходимого крутяще-
го момента можно найти в специализированной
литературе. Быстрота и точность установки
шлифовального круга на фланце достигается
только в результате практического опыта и по-
лучения навыков.
Основные принципы этой операции:
1. Не устанавливайте фланец неправильным
способом Рис.6.13.11.
Рис.6.13.11
2. Пожалуйста, проверьте пункт 6.11. (A), уста-
новка круга на фланце.
3.
Очистите перед сборкой сопрягаемые поверх-
ности круга и фланца. Отрегулируйте зазор ме-
жду кругом и фланцем, сделайте его равномер-
ным по всей длине окружности перед тем, как
зафиксировать круг.
4. Используйте динамометрический ключ для
создания соответствующего усилия затяжки вин-
тов. Выполняйте затяжку винтов в указанной на
схеме последовательности за несколько прие-
мов.
5.
Если усилие затяжки очень мало, шлифоваль-
ный круг будет проскальзывать на фланце, что
может разрушить круг и нанести травмы.
6. Если усилие затяжки чрезмерно, это приведет
к деформации фланца и его неспособности сжи-
мать круг, и, как следствие, разрушение круга.
7.
При работе наклейки на кругах могут впиты-
вать воду и размываться через некоторое время.
Рекомендуем через 1-2 дня после начала экс-
плуатации круга, подтянуть винты фланца. Если
вы не хотите этого делать – удаляйте наклейки с
кругов перед их установкой.
ПРЕДУПРЕЖДЕНИЕ:
НА ОБЕИХ СТОРОНАХ ШЛИФОВАЛЬНЫХ КРУ-
ГОВ ИМЕЮТСЯ ДВА ЛИСТА ВПИТЫВАЮЩЕЙ
БУМАГИ, ИСПОЛЬЗУЕМОЙ В КАЧЕСТВЕ ГИБ-
КОЙ ПОДУШКИ МЕЖДУ КРУГОМ ФЛАНЦЕМ.
