6.
РАБОТА НА СТАНКЕ

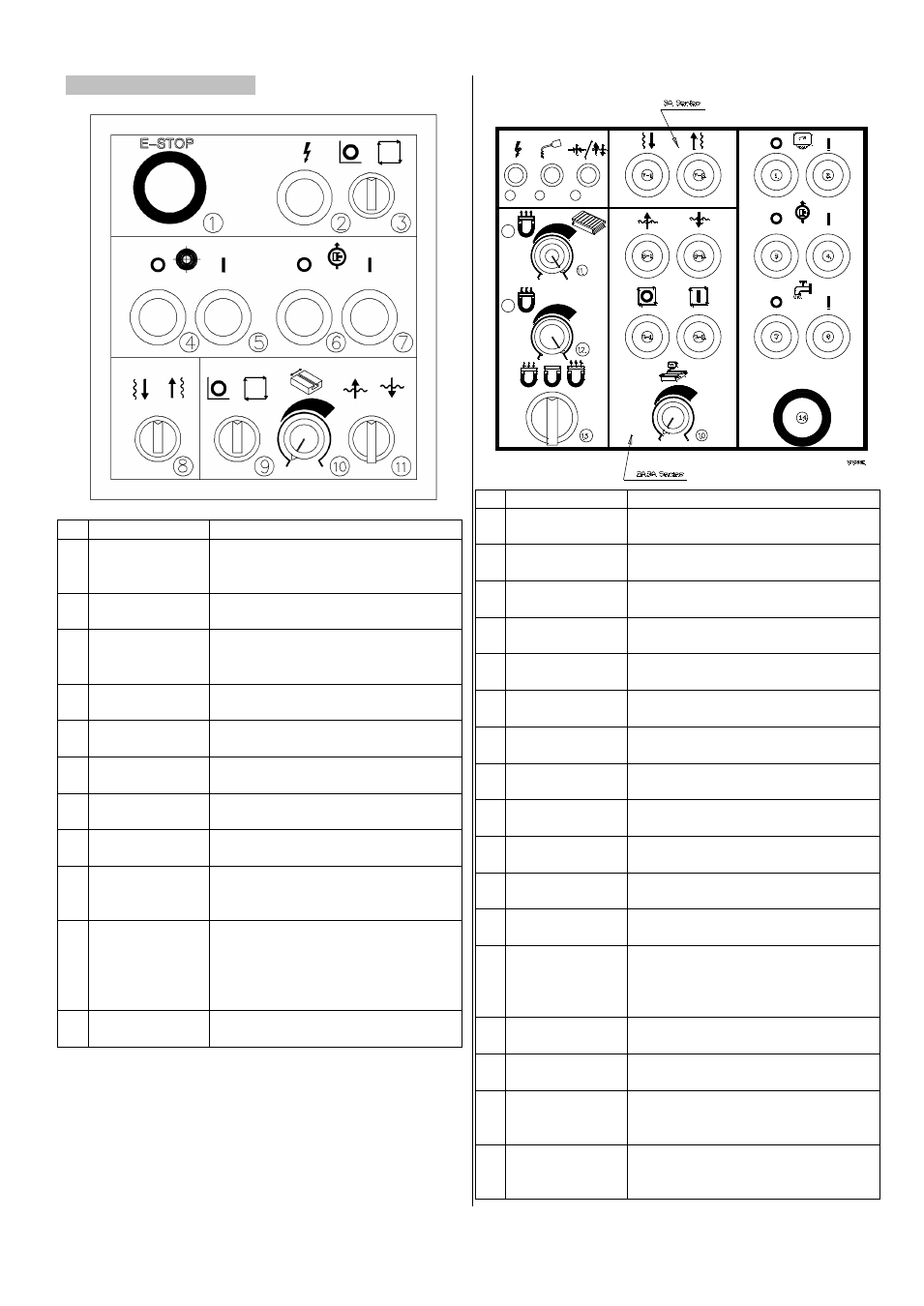

6.1 Панель управления
№ Артикул
Описание
1
С-23-25R1B
Кнопка аварийного останова
отключает все моторы и функ-
ции
2
С90-25-30V
Лампа индикации питания
показывает напряжение
3
С50-22В1А1В
Режим работы стола:
(А) вправо–автоматический
(В) влево - ручной
4
С36-25R
Останов шпинделя
останавливает вращение
5
С36-25G
Включение шпинделя
запускает вращение
6
С36-25G
Выключение гидравлики
останавливает гидронасос
7
С36-25G
Включение гидравлики
запускает гидронасос
8
С44-1А01А
Ускоренное перемещение
шпинделя вверх/вниз
9
С47-22В2А2В
(А) Ручная поперечная подача
(ручной режим)
(В) Автоподача стола
10
С79-VR105A
Плавная регулировка попереч-
ной подачи
выбор значения шага попереч-
ной подачи в автоматическом
режиме
11
С45-3А03А
Ускоренное перемещение попе-
речной подачи
6.2 :
Панель управления, исполнение 2
№ Артикул
Описание
1
РВ3
С-36-25R1B
Кнопка останова шпинделя
отключает вращение
2
РВ2
С30-25G-24V
Кнопка включения шпинделя
включает вращение
3
РВ7
С36-25R1В
Отключение гидросистемы
отключает гидронасос
4
РВ6
С30-25G24V
Включение гидросистемы
включает гидронасос
5
РВ5
С36-25R1B
Отключение подачи СОЖ
отключает насос СОЖ
6
РВ4
С36-25G24V
Включение подачи СОЖ
включает насос СОЖ
7-1 SW4-2
С101-PW2A
для других моделей
7-2 SW4-1
С101-PW2A
для других моделей
8-1 SW2-2
C101-PW2
Ускоренное перемещение
включение
8-2 SW3-2
С36-25G24VR
Ускоренное перемещение
выключение
9-1 SW2-1
С101-PW2
Ручная поперечная подача
9-2 SW2-2
С101-PW2
Автоматическая поперечная
подача
10 VR2
С79-VR105A
Плавная регулировка попереч-
ной подачи
выбор значения шага попереч-
ной подачи в автом. режиме
11 VR3
V99-VR500KB
Регулировка размагничивания
стола
12 VR4
C99-VR50KB
Регулировка намагничивания
стола
13 SW1
C93-30SW2A1B
Режим работы магнитного стола
(намагничивание-отключен-
размагничивание)
14
РВ1
С23-25R1B
Кнопка аварийного останова
останавливает моторы и все
функции станка
