инструкция по эксплуатации станка JET модели JPSG-0618H
10
F
. Инструкция по безопасности и средствам
личной защиты:
1.Не включайте станок при снятой защите
шлифовального круга.
2.Не применяйте изношенные или незатянутые
оправки.
3.
Не касайтесь руками или телом вращающихся
или перемещающихся узлов станка,
электрических проводов и разъемов.
4.Не оставляйте без присмотра работающий в
автоматическом режиме станок.
5.
Не устанавливайте на станке детали
размерами больше допустимых.
6.Одевайте защитные очки и обувь.
7.Проверяйте установочные фланцы,
шлифовальный круг, заготовку и режимы
шлифования.
8.Содержите рабочую зону и пространство около
станка в чистоте и порядке.
9.Отключайте станок когда уходите.
10.Немедленно отключайте станок, если что-то
случилось.
2.6
Потенциальные опасные зоны
Этот станок предназначен для обработки шли-
фованием стальных деталей, и имеет много
электрических устройств и электрического обо-
рудования. Запрещается открывать защитные
крышки и экраны, а также находится в опасной
близости от них при работе или обслуживании
станка.

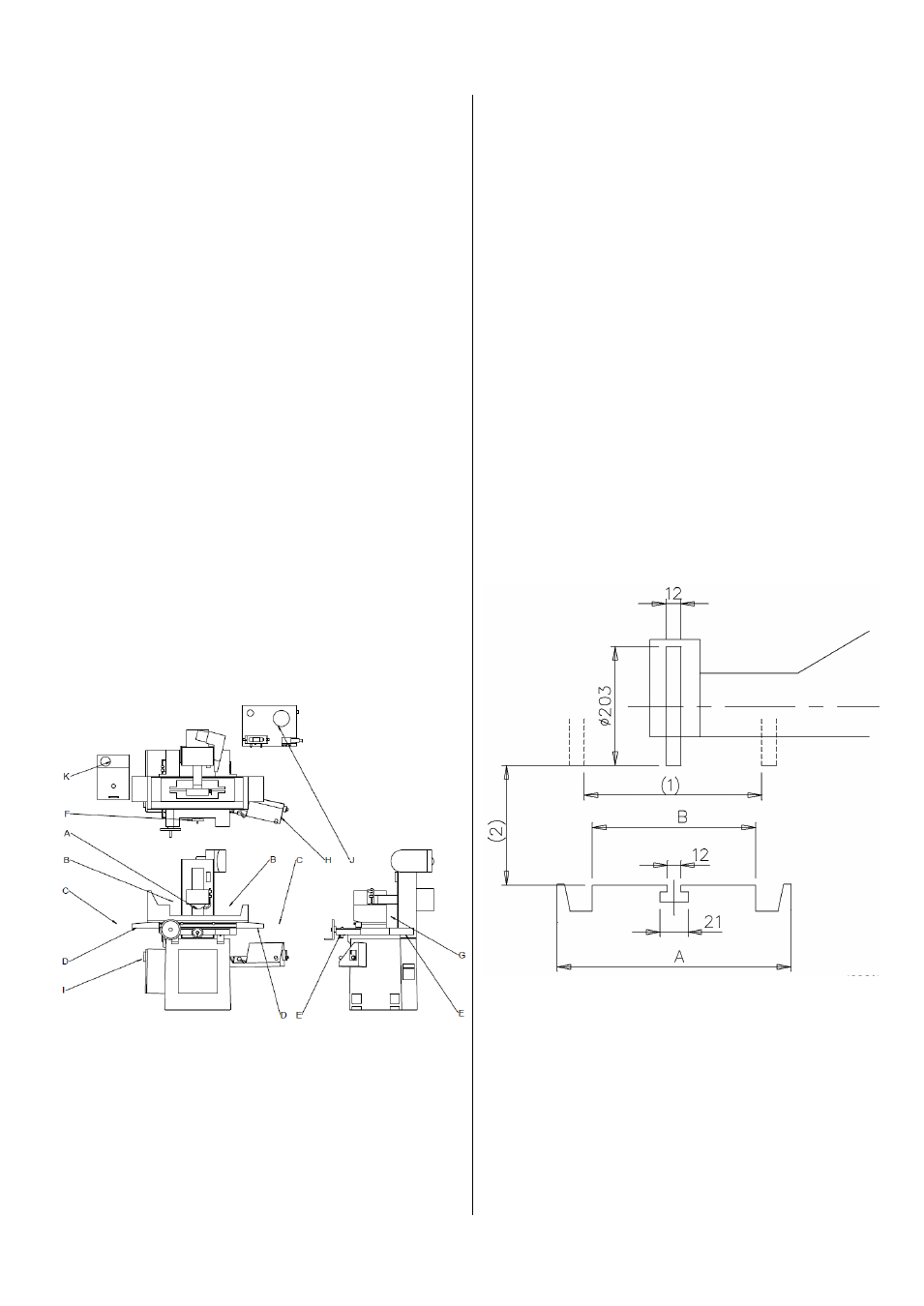

Опасные зоны станка
А.Риск порезаться:
Рука в зоне резания вращающегося на шпинде-
ле шлифовального круга.
В.Риск удариться:
Удар по голове в рабочей зоне столом станка.
С.Риск прижатия:
Двигающийся стол может прижать проходящего
человека.
D.
Риск удара:
Удар по голове двигающимся столом.
Е.Риск прижатия:
Рука в зоне перемещения салазок стола.
F
.Риск захвата одежды:
Незастегнутая или свободная одежда может по-
пасть между подвижными частями станка.
G
.Риск прижатия:
Перемещение шпиндельной головки.
Н.Риск удара током:
Если оператор без соответствующей подготовки
откроет пульт управления.
I
.Риск удара током:
Если оператор без соответствующей подготовки
откроет электрошкаф.
J
.Риск удара током:
Если оператор без соответствующей подготовки
снимет крышку мотора или соединительные
провода или крышку электромагнита масляного
бака.
K
.Риск удара током:
Если оператор без соответствующей подготовки
откроет крышку клеммной коробки бака СОЖ.
2.7:
Рабочая зона
ПОМНИТЕ: Нагрузка на стол не учитывает вес
зажимных приспособлений.
1)
Максимальная ширина шлифования ..... 168 мм
2)
Максимальная высота шлифования ...... 208 мм
3)
Максимальная длина шлифования ....... 480 мм
4)
Максимальная нагрузка на стол ................45 кг
5)
Скорость перемещения стола ......... 5-23 м/мин
6)
Размер магнитного стола ............... 150х450 мм
А Габаритная ширина стола ...................... 210 мм
В Опорная ширина стола ........................... 154 мм
