2.

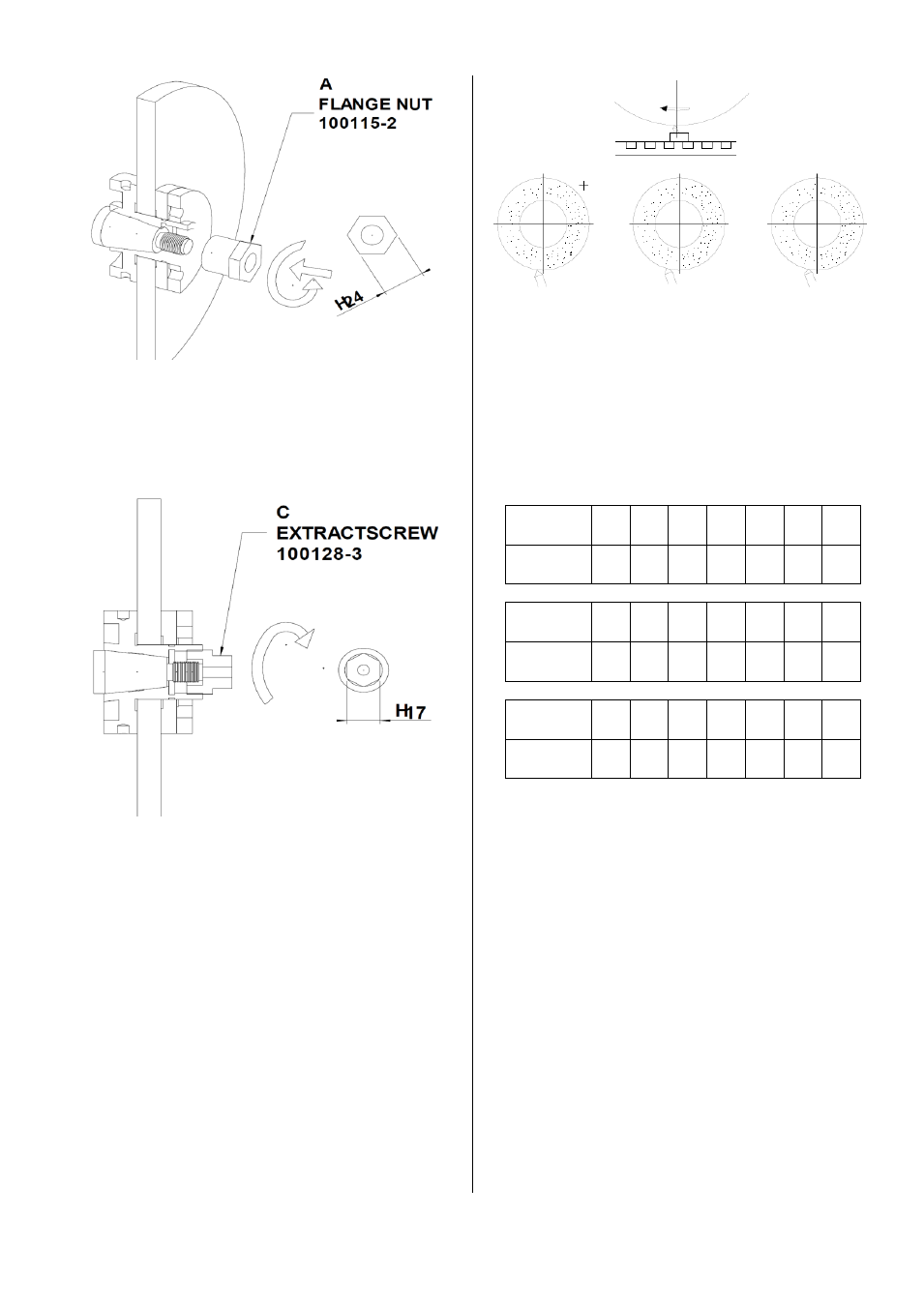

Снятие круга и фланцев
Сначала открутите гайку А. Затем вверните
съемную гайку (С), чтобы стянуть фланец с кру-
гом со шпинделя станка. Используйте рожковый
закрытый или шестигранные ключи или головки
в качестве инструмента.
6.11
Правка шлифовального круга
a. Правка шлифовального круга алмазным ка-
рандашом производится в случае засаливания
наружней рабочей поверхности круга продукта-
ми шлифования (шламом) или в случае потери
геометрической точности рабочей поверхности
круга вследствие неравномерного износа при
работе.
b
. Установка приспособления для правки должна
обеспечивать наклон алмазного карандаша под
углом 5-10˚ относительно вертикальной оси кру-
га. Когда алмазный карандаш притупится, просто
поверните его под небольшим углом, см.м рис
c
. Из-за твердости и хрупкости алмаза, не да-
вайте большую глубину врезания за один про-
ход. Правильным будет начинать правку круга от
его центра к фланцам (краям).
d
. Рекомендуемые скорости правки:
F=2,5*1000/D*N
F-
скорость поперечной подачи мм/мин
D- диаметр шлифовального круга (4) мм
N-
частота вращения шпинделя об/мин
размер
зерна
10 12 14 16 20 - 24
диаметр
зерна, мм
2,0 1,7 1,4 1,2 1,0 0,8 0,7
размер
зерна
30 36 46 54 60 70 80
диаметр
зерна, мм
0,6 0,5 0,3 0,3 0,25 0,2 0,17
размер
зерна
90 100 120 - 150 180 220
диаметр
зерна, мм
0,14 0,12 0,10 0,08 0,07 0,06 0,05
6.12
Балансировка шлифовального круга
Для получения чистой и качественной поверхно-
сти детали, шлифовальный круг необходимо
периодически проверять и балансировать. В
стандартной комплектации поставляется шли-
фовальный круг отбалансированный на заводе-
изготовителе.
Последовательность действий при балансировке:
1.
Дайте свободно покататься кругу на стенде,
чтобы узнать, где находится центр тяжести «W»,
отметьте это место мелом.
2. Вставьте балансировочный грузик на противо-
положной от «W» стороне «C», поверните круг
на 90˚, чтобы узнать, что тяжелее «W» или «C».
3. Вставьте дополнительные балансировочные
грузики «К» на более тяжелой стороне, на той же
дуге, что и «C».
4.
Поверните круг на 90˚, чтобы проверить ба-
ланс, если баланс не достигнут, немного смести-
те грузики «К» до его достижения.
