инструкция по эксплуатации станка JET модели JPSG-0618H
30

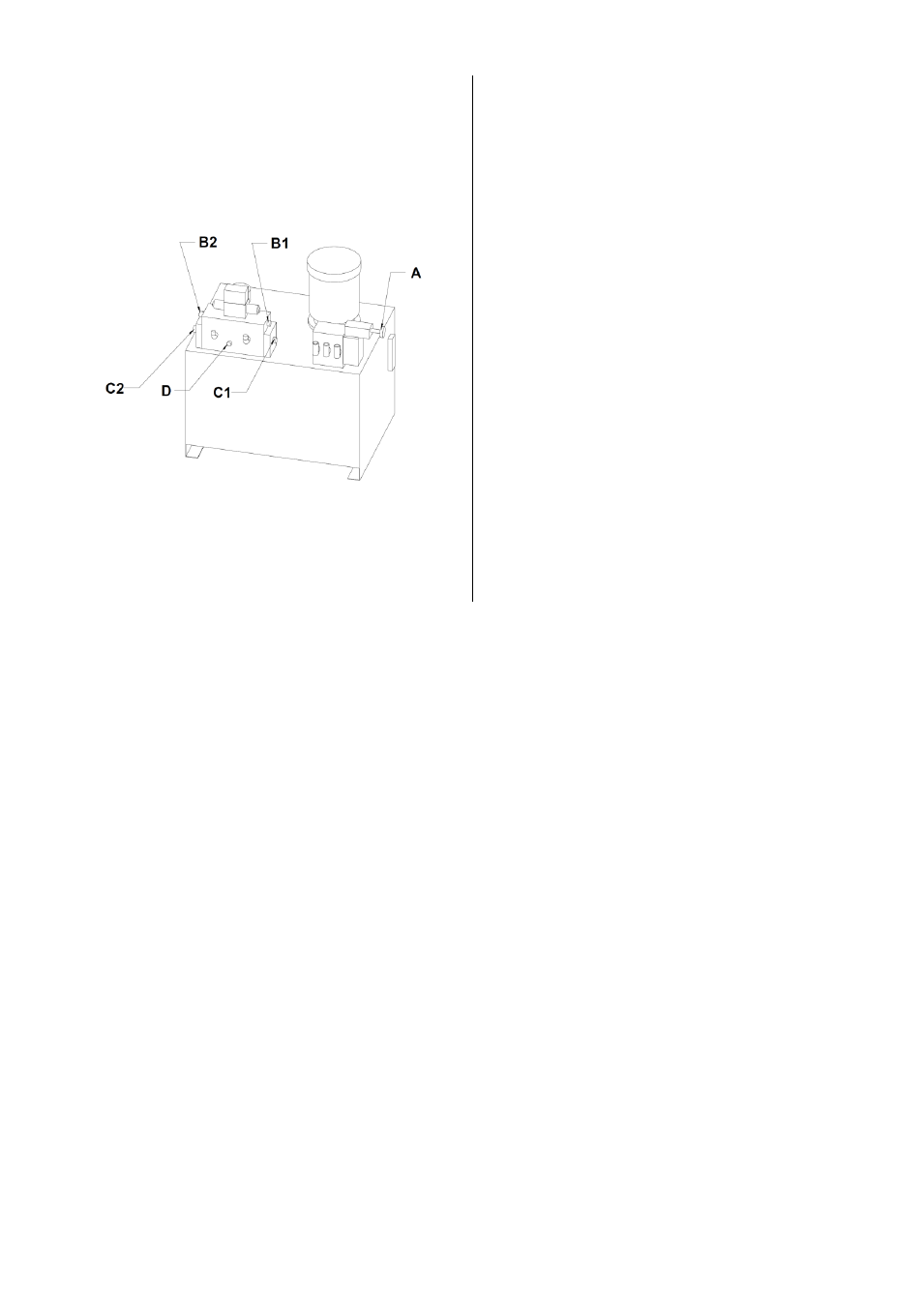

8.3: Регулировка давления масла гидросистемы
A: Регулятор давления масла
B1, B2:
Реверсивное движение стола регулиров-
ка для одной стороны (ускорение).
C1, C2:
Клапан регулировки длины обратного
хода стола (тормозной путь).
D:
Регулятор реверсивного движения стола
(эффект обе стороны вместе).
1. Все клапаны должным образом отрегулирова-
ны на заводе-изготовителе. Если в этом нет не-
обходимости, не изменяйте заводские настрой-
ки! Чтобы увеличить давление немного вверните
винт, чтобы уменьшить давление немного вы-
верните винт.
Ограничение скорости стола: 23 м/мин для час-
тоты 50Гц.
2.
Клапаны B1, B2, используются для регулиров-
ки обратного давления прямого и обратного про-
дольного движения стола, обеспечивают плав-
ность перемещения стола. Помните, если нет
необходимости, не изменяйте заводские на-
стройки этих клапанов, регулировка необходима
если имеется заметное различие прямого и об-
ратного хода стола.
3.
Клапаны C1, C2 регулируют тормозной путь
длину поперечного стола. Только тогда, пере-
мещение в обе стороны имеет существенное
различие, необходимо выполнять регулировку.
Регулировка по часовой стрелке сокращает рас-
стояние, регулировка против часовой стрелки
увеличивает расстояние. На заводе-
изготовителе выставлено значение 35-65 мм.
4.
Клапан D регулирует силу импульса. Этот
клапан можно регулировать только после того,
как отрегулированы все остальные. Регулировка
клапана по часовой стрелке уменьшает импульс,
против часовой стрелки – увеличивает. Обраща-
ем Ваше внимание, что регулировка клапана D
моментально изменяет силу импульса.
