инструкция по эксплуатации станка JET серии ZH
6
Концевой упор продольного перемещения
6
регулировочных опор
Переходная втулка MK-7 / MK-5
Масленка
Руководство по эксплуатации
Список деталей
ВНИМАНИЕ:
Вы приобрели модель станка, оснащенно-
го Устройством Цифровой Индикации
(DRO
), пожалуйста, воспользуйтесь инст-
рукцией, которую можно скачать с нашего
сайта или обратитесь к вашему продавцу.
4.
Транспортировка и пуск в эксплуатацию
4.1
Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный по-
грузчик или грузоподъемник. Предохраняйте
станок при транспортировке от опрокидывания.
Установка станка должна производиться в
закрытом помещении, при этом являются
вполне достаточными условия обычной мас-
терской.
4
.2 Монтаж
Если Вы при распаковке обнаружили повре-
ждения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружаю-
щей среды.
Удалите защитную транспортную смазку с
помощью керосина, солярки или мягких рас-
творителей.
Открутите крепежные винты станка на поддоне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Поднять станок с помощью достаточно проч-
ных ремней для транспортировки.

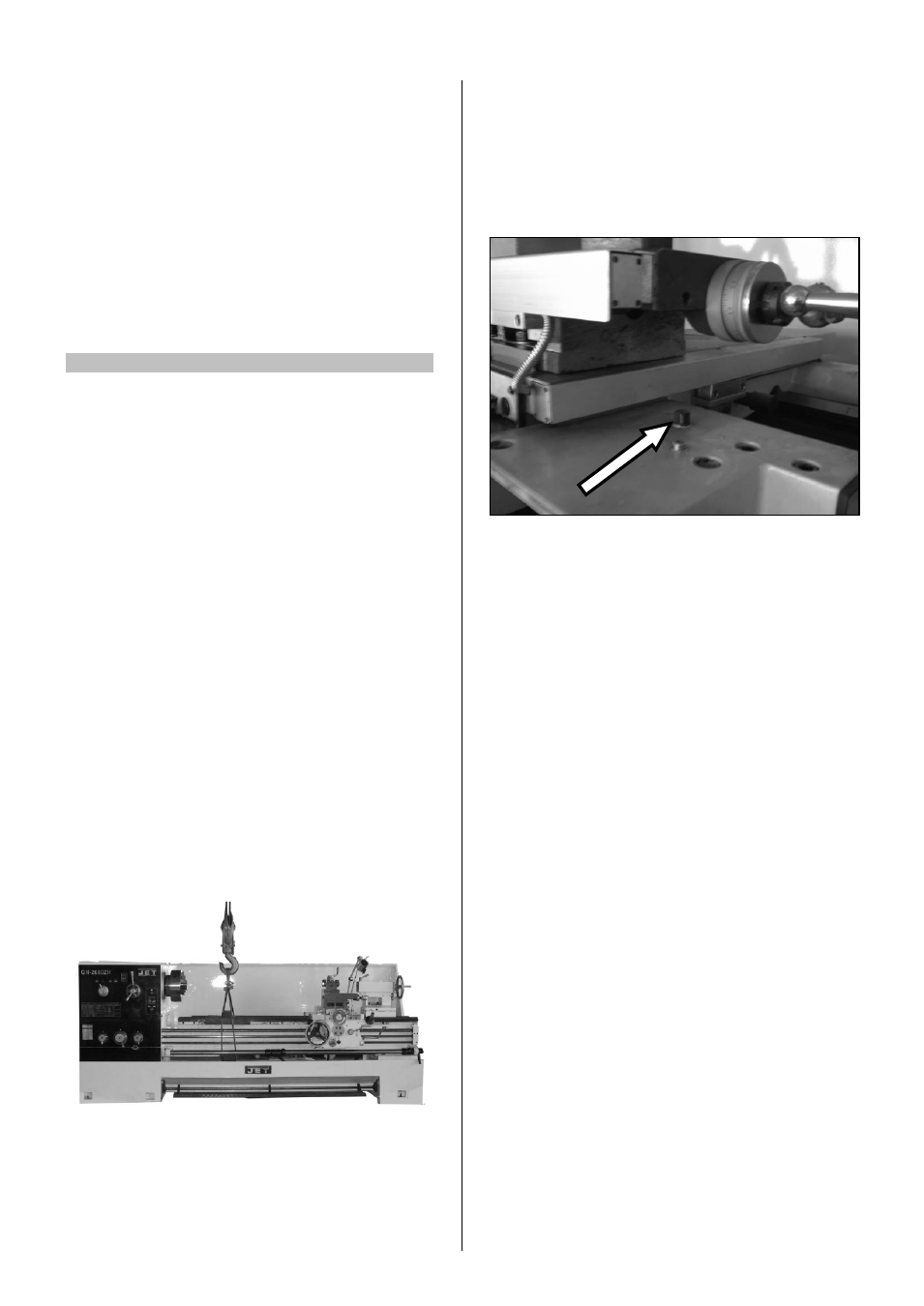

Рис. 3
Внимание: станок очень тяжелый!
GH 2040 ZH
2750
кг
GH 2060 ZH
3000
кг
GH 2080 ZH
3250
кг
GH 20120 ZH
4250
кг
Следите за достаточной грузоподъемно-
стью и рабочим состоянием подъемного
устройства.
Никогда не становитесь под висящим грузом.
Для правильной установки станка применяй-
те уровень.
Рис.3а
ВНИМАНИЕ: В транспортном положении
продольный суппорт станка зафиксиро-
ван винтом! При подготовке станка к ра-
боте необходимо отвернуть фиксирую-
щий винт (Рис.3а), во избежание повреж-
дения шестерен.
4.3
Подключение к электрической сети
Подключение к сети потребителем, а также
применяемые силовые кабели должны соот-
ветствовать предписаниям. Напряжение в
сети и частота должны соответствовать па-
раметрам, указанным на фирменной таблич-
ке станка.
Установленное потребителем защитное уст-
ройство должно быть рассчитано на ток 32 А.
Применяйте соединительные кабели только с
маркировкой HO7RN-F.
Подключение и ремонт электрического обо-
рудования разрешается проводить только
квалифицированным электрикам
Электрическое подсоединение производится
к клеммным колодкам в распределительном
шкафу.
ВНИМАНИЕ!
Проверьте правильность подключения
питания станка. При опущенной ВНИЗ ру-
коятке выбора направления вращения
(п.13, Рис.2) шпиндель должен вращаться
на оператора (против часовой стрелки).
Если шпиндель вращается в обратном на-
правлении, от оператора (по часовой
стрелке) необходимо поменять фазировку
на входе станка (общей клеммной короб-
ке), иначе выйдет из строя обгонная муф-
та ускоренного перемещения суппорта.
